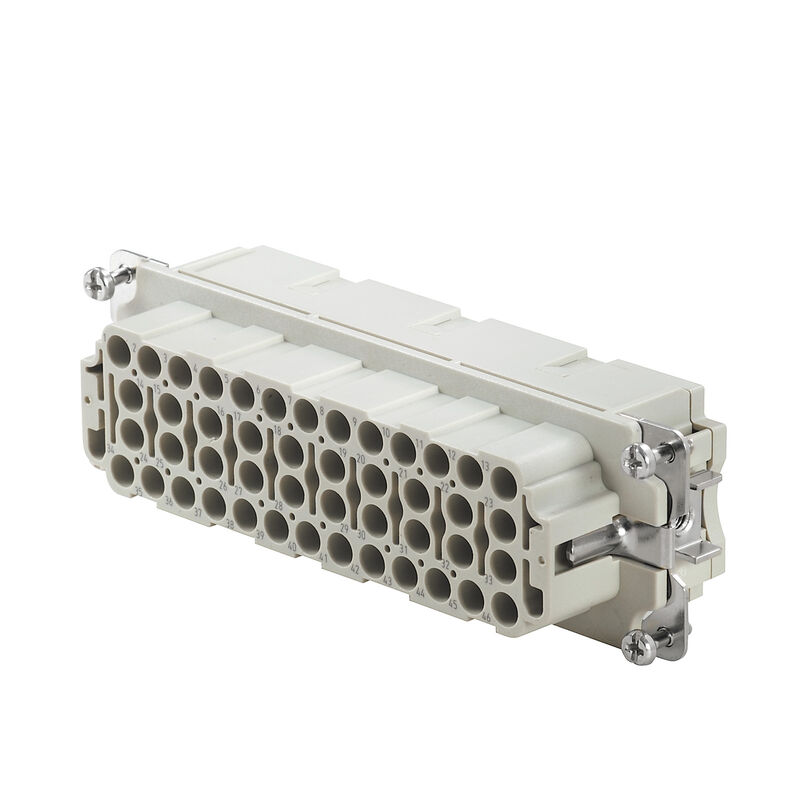

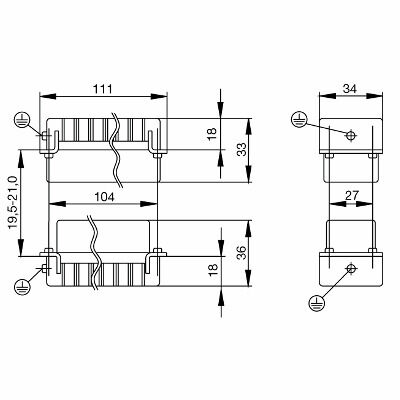

Vlastnosti
| Verze | HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 46, Nalisované připojení, Velikost: 8 |
| Číslo objednávky | 1826780000 |
| Typ | HDC HEE 46 FC |
| GTIN (EAN) | 4032248330188 |
| Množství | 1 ks |
| Hloubka | 111 mm |
| Hloubka (v palcích) | 4,37 inch |
| Výška | 36 mm |
| Výška (v palcích) | 1,417 inch |
| Šířka | 34 mm |
| Šířka (v palcích) | 1,339 inch |
| Čistá hmotnost | 76,56 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Chemická odolnost |
|
| Celková délka základny | 111 mm |
| Výška, samice | 36 mm |
| Šířka | 34 mm |
| Barevný | Béžová |
| BG | 8 |
| Izolační materiál | PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici) |
| Izolační síla | 1010 Ω |
| Jmenovité napětí (DIN EN 61984) | 500 V |
| Jmenovité napětí: podle UL/CSA | 600 V AC/DC |
| Jmenovité rázové napětí (DIN EN 61984) | 6 kV |
| Jmenovitý proud (DIN EN 61984) | 16 A |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Slitina mědi |
| Nízká kouřivost podle DIN EN 45545-2 | Ano |
| Objemový odpor | ≤2 mΩ |
| Počet pólů | 46 |
| Průřez vodiče | 4 mm² |
| Skupina izolačního materiálu | IIIa |
| Typ | Zásuvka |
| Typ připojení | Nalisované připojení |
| Velikost | 8 |
| Zapojovací cykly, stříbrné | ≥ 500 |
| Zapojovací cykly, zlaté | ≥ 500 |
| Závažnost znečištění | 3 |
| Řada | HEE |
| Délka odizolování - ochranné zemnící připojení | 10 mm |
| Jmenovitý průřez | 4 mm² |
| Průřez vodiče, AWG (uzemnění), max. | AWG 12 |
| Průřez vodiče, AWG (uzemnění), min. | AWG 20 |
| Typ připojení PE | Šroubové připojení |
| Upevňovací šroub | M 4 |
| Utahovací moment, max., zemnící připojení | 1,5 Nm |
| Utahovací moment, min., zemnící připojení | 1,2 Nm |
| Velikost čepele, křížová drážka | velikost PH1 |
| Velikost čepele, plochá drážka (zemnící připojení) | SD 0,8 x 4,0 |
| BG | 8 |
| Délka odizolování, jmenovité připojení | 7,5 mm |
| Materiál | Slitina mědi |
| Objemový odpor | ≤2 mΩ |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 20 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez vodiče, max. | 4 mm² |
| Průřez vodiče, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 4 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Typ připojení | Nalisované připojení |
| Velikost | 8 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100903) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1826780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1826780000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
