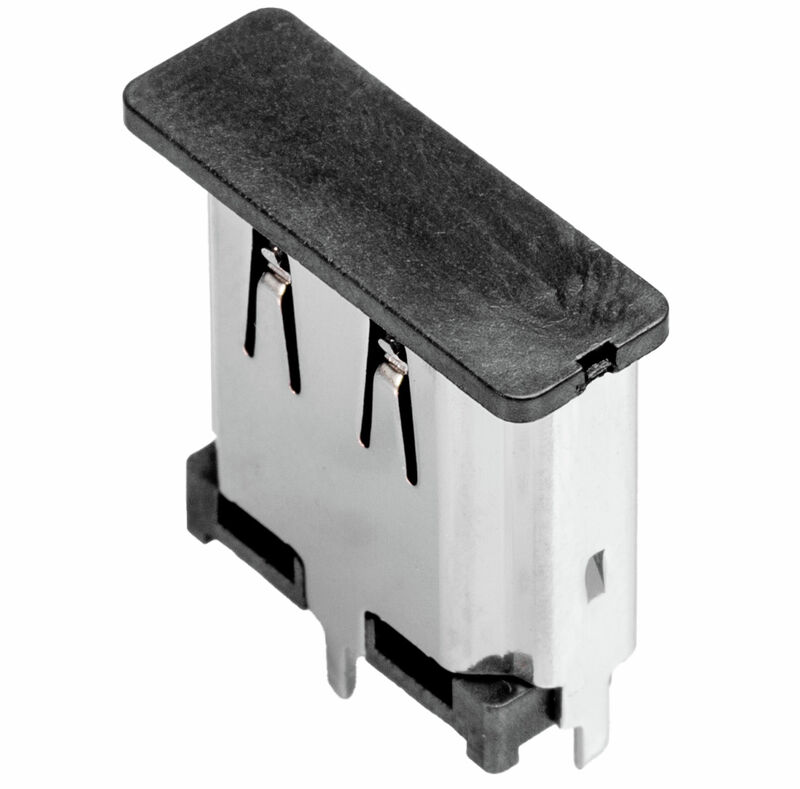

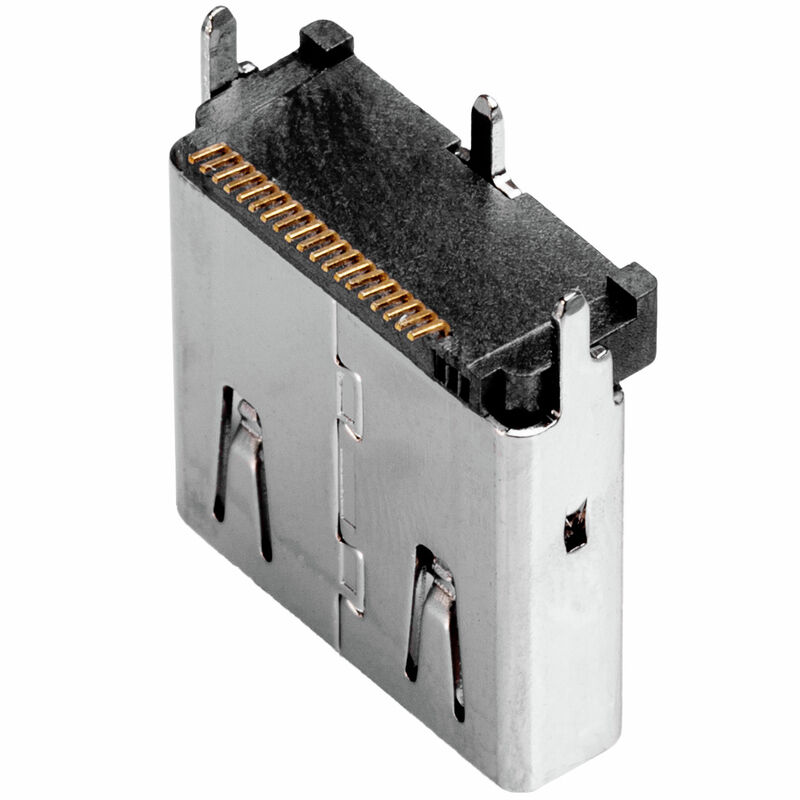

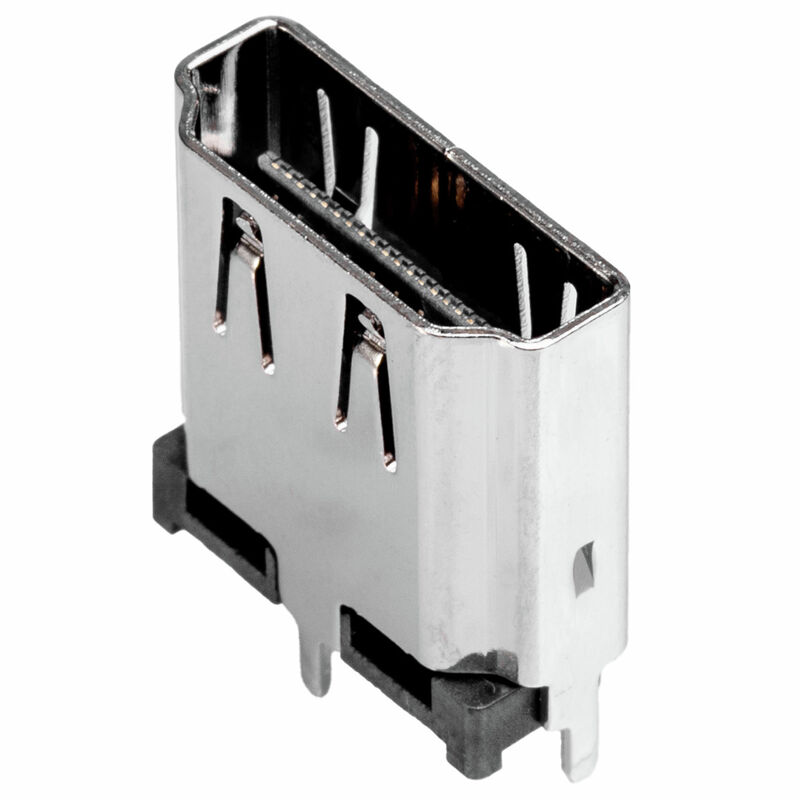

HDMI A S1V 1.9N1 RL
HDMI A S1V 1.9N1 RL
HDMI A S1V 1.9N1 RL
HDMI A S1V 1.9N1 RL

HDMI A S1V 1.9N1 RL

, řada zdířek, Pájené připojení SMD, 0.50 mm, Počet pólů: 5, 180°, Zlato na niklu, černá, Tape

ID výrobku 3107660000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 2
Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specifikace systému Elektrické vlastnosti Údaje o materiálu Balení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
, řada zdířek, Pájené připojení SMD, 0.50 mm, Počet pólů: 5, 180°, Zlato na niklu, černá, Tape
Číslo objednávky
3107660000
Typ
HDMI A S1V 1.9N1 RL
GTIN (EAN)
4099987174633
Množství
1 600  ks
Balení
Tape

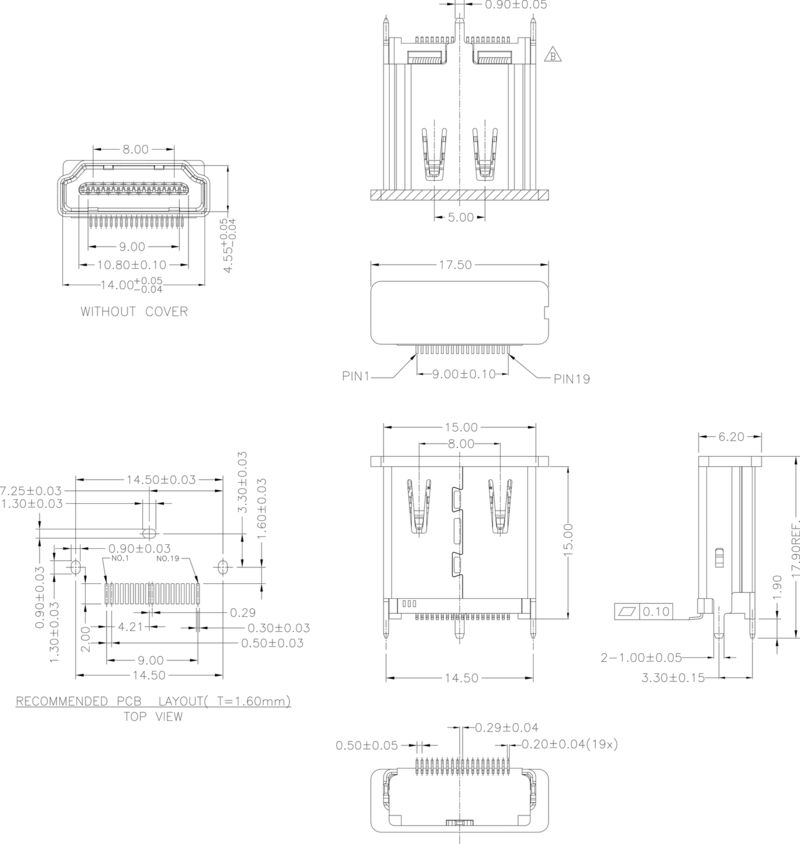

Rozměry a hmotnosti

Hloubka
6,2  mm
Hloubka (v palcích)
0,244  inch
Výška
15  mm
Výška (v palcích)
0,591  inch
Šířka
15  mm
Šířka (v palcích)
0,591  inch
Čistá hmotnost
0,006  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Specifikace systému

Cykly zapojování
≥ 10000
Kategorie výkonu
100 MBit/s
LED
Ne
Materiál stínění
Nerezová ocel
Model
Konektor s paticí
Montáž na PCB desku
Pájené připojení SMD
Plocha stínění
poniklované
Počet pájených kolíků na pól
1
Počet pólů
5
Proces pájení
Pájení přetavením
Manuální pájení
Přenosová rychlost
100 MBit/s
Rozměry pájecích pinů
Osmiúhlý
Rozteč v mm (P)
0,5  mm
Rozteč v palcích (P)
0,02  "
Stupeň krytí
IP20
Stínění
ano
360° stíněný kontakt
Tažná síla / pól, min.
10  N
Typ připojení
Patice
Výstupní tvarovka
180°
Zásuvná síla / pól, max.
35  N

Elektrické vlastnosti

Dielektrická pevnost, kontakt / kontakt
500 V AC / 1 min
Izolační síla
≥ 100 MΩ
Objemový odpor
≤10 mΩ

Údaje o materiálu

Izolační materiál
LCP
Barevný
černá
Barevný graf (podobné)
RAL 9011
Izolační síla
≥ 100 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Povrch kontaktu
Zlato na niklu
Struktura vrstev kontaktu konektoru
≤ 1 µ" Au
Skladovací teplota, min.
-20  °C
Skladovací teplota, max.
65  °C
Provozní teplota, min.
-20  °C
Provozní teplota, max.
65  °C

Balení

Balení
Tape
Délka VPE
0  mm
Šířka VPE
0  mm
Výška VPE
0  mm

Klasifikace

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Osvědčení

ROHS
Shoda
