Vlastnosti

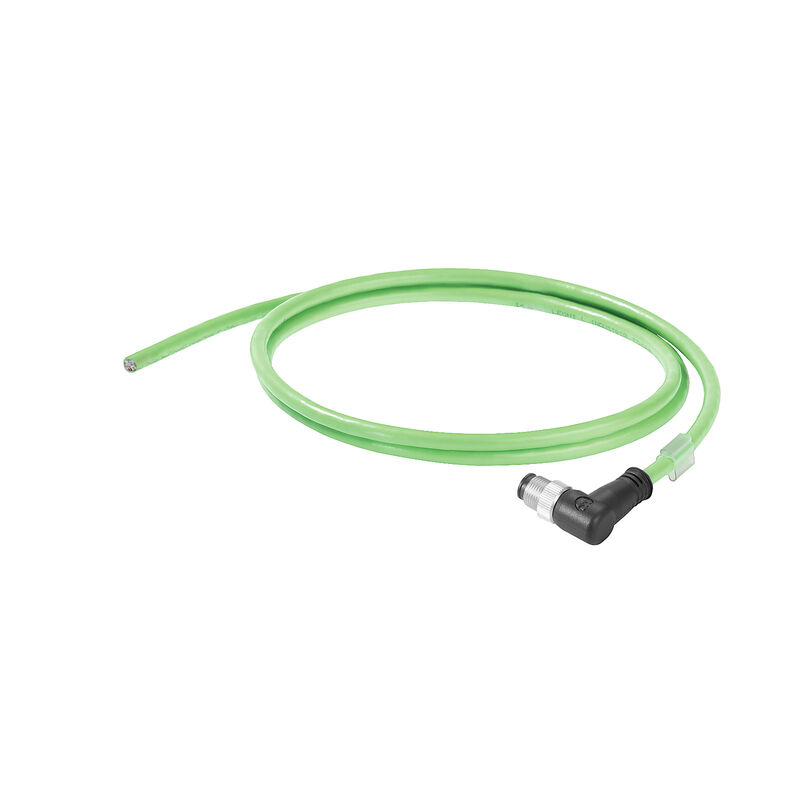

| Verze | Vlečný kabel, PROFINET, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m |
| Objednací číslo | 1059750050 |
| Typ | IE-C5DD4UG0050MCAXXX-X |
| EAN | 4032248808045 |
| Množství | 1 ks |
| Délka | 5 m |
| Délka (v palcích) | 196,85 inch |
| Čistá hmotnost | 334 g |
| Skladovací teplota | -50 °C...70 °C |
| Provozní teplota | -40 °C...70 °C |
| Teplota instalace | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Barva opláštění | zelená (RAL 6018) |
| Kategorie | Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B) |
| Konektor vlevo | M12 D-kódování – IP 67 zahnutý konektor samec |
| Konektor vpravo | Open |
| Materiál pláště | PUR |
| Typ produktu | Vlečný kabel |
| Standard, izolační materiál | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| Standardní, materiál stínění | DIN EN 13602 Cu-ETP-A..B |
| Standardní, materiál vodiče | DIN EN 13602 Cu-ETP-A |
| Standardní konektor | IEC 61076-2-101 |
| Č. osvědčení (cULus) | E316369 |
| Standard, izolační materiál | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| Standardní konektor | IEC 61076-2-101 |
| Standardní, materiál stínění | DIN EN 13602 Cu-ETP-A..B |
| Standardní, materiál vodiče | DIN EN 13602 Cu-ETP-A |
| Barevná posloupnost vodičů – párů vodičů | bílá, žlutá, modrá, oranžová |
| Barva opláštění | zelená (RAL 6018) |
| Izolace | PE |
| Izolace jádra vodiče, tloušťka | 0,38 mm |
| Kompletní stínění |
Hliníková fólie
Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | PUR |
| Materiál vodiče | Stáčený pocínovaný měděný vodič |
| Počet vodičů | 4 |
| Prameny | 7 |
| Průměr pláště, max. | 6,7 mm |
| Průměr pláště, min. | 6,3 mm |
| Průměr vnitřního opláštění | 3,9 mm |
| Průřez | 4*AWG 22/7 - 0,32 mm² |
| Průřez izolace | 1,5 mm |
| Překrývání opletu stínění | 85 % |
| Standardní označení | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Stínění | SF/UTP |
| Tloušťka materiálu opláštění | 0,9 mm |
| Tloušťka opletu stínění | 0,13 mm |
| Uspořádání jader vodiče | Čtyřcípá hvězda |
| Výplň | Jako centrální prvek |
| Charakteristická impedance | 100 ± 15 Ω při 1-100 MHz |
| Doba propagace signálu | 5,3 ns/m |
| Impedance přenosu | 20 mΩ/m při 10 MHz |
| Kapacita při 1 kHz | 52 nF/km |
| Kategorie | Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B) |
| Odpor smyčky | 120 Ω/km |
| Provozní napětí (UL klasifikace) | 600 V |
| Provozní napětí, UL | 600 V |
| Rozdílový odpor | 3 % |
| Rychlost | 180 m/min |
| Zkušební napětí: stínění vodič-vodič | 2000 Vef, 50 Hz, 1 min |
| Zpožděné zkreslení | 40 ns/100m |
| Bez obsahu silikonu | Ano |
| Cykly ohybu | 3 mil. |
| Halogen | bez halogenů, podle IEC 60754-2 |
| Odolnost proti opotřebení | velmi dobré |
| Odolnost proti šíření ohně | in accordance with IEC 60332-1 |
| Odolnost vůči olejům | in accordance with IEC 60811-2-1 |
| Odolné proti UV záření | Ano |
| Poloměr ohybu, min., jen jednou | 5 *průměr |
| Poloměr ohybu, min., opakovaný | 7,5 *průměr |
| Rychlost | 180 m/min |
| Síla při vytažení | ≤ 150 N |
| Zrychlení | 4 m/s² |
| Šíření ohně | Ne |
| Zástrčka vlevo | M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné |
| Zástrčka vpravo | volný konec vodiče |
| Osvědčení/Certifikát/Prohlášení o shodě | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167256) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1059750050) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1059750050&norm=0) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
