IE-C5DD4UG0100MSSXXX-X

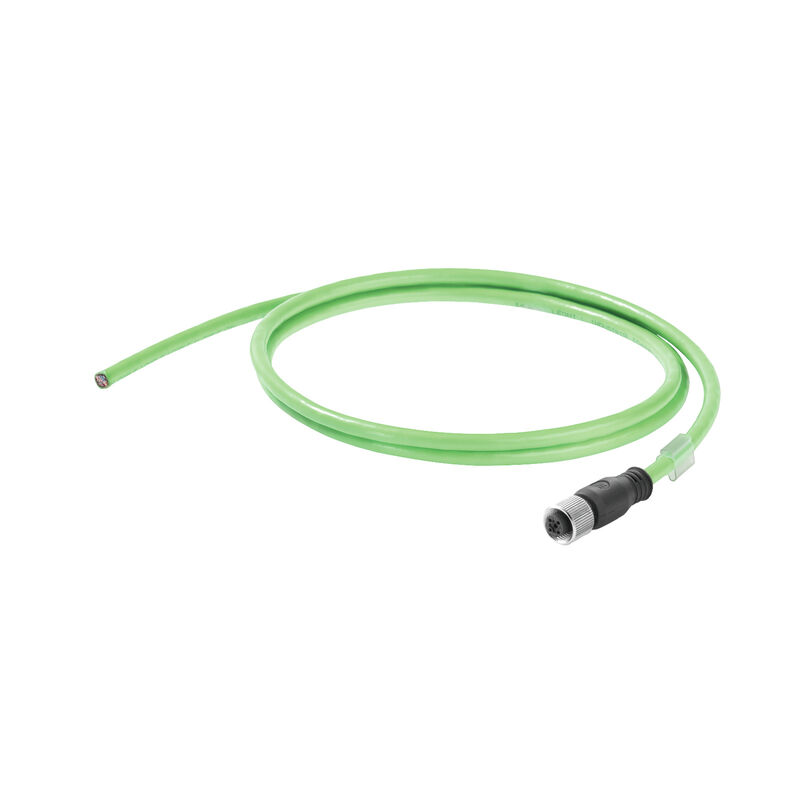

Тросовый кабель, PROFINET, M12, D-кодировка – прямое гнездо IP67, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 10 m

Product ID 1111440100
Gegevensblad downloaden Technická podpora Dokumenty ke stažení
Verwandte Artikel 4
Сертификаты Основные данные для заказа Rozměry a hmotnosti Температуры Экологическое соответствие изделия Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Сертификаты

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

Основные данные для заказа

Verze
Тросовый кабель, PROFINET, M12, D-кодировка – прямое гнездо IP67, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 10 m
Číslo objednávky
1111440100
Typ
IE-C5DD4UG0100MSSXXX-X
GTIN (EAN)
4050118485776
Množství
1 ks

Rozměry a hmotnosti

Délka
10 m
Délka (v palcích)
393.701 inch
Čistá hmotnost
632 g

Температуры

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует с исключением
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Obecné standardy

Certificate no. (cULus)
E316369

Standardy

Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá, žlutá, modrá, oranžová
Barva opláštění
zelená (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0.38 mm
Kompletní stínění
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PUR
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
4
Průměr pláště, max.
6.7 mm
Průměr pláště, min.
6.3 mm
Průměr vnitřního opláštění
3.9 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1.5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Strands
7
Stínění
SF/UTP
Tloušťka materiálu opláštění
0.9 mm
Tloušťka opletu stínění
0.13 mm
Uspořádání jader vodiče
Čtyřcípá hvězda
Výplň
Jako centrální prvek

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 15 Ω při 1-100 MHz
Doba propagace signálu
5.3 ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Rozdílový odpor
3 %
Rychlost
180 m/min
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min
Zpožděné zkreslení
40 ns/100m

Mechanické a materiálové vlastnosti kabelu

Bez obsahu silikonu
Ano
Cykly ohybu
3 mil.
Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Yes
Poloměr ohybu, min., jen jednou
5 x diámetro del cable
Poloměr ohybu, min., opakovaný
7,5 x diámetro del cable
Rychlost
180 m/min
Síla při vytažení
≤ 150 N
Zrychlení
4 m/s²
Šíření ohně
아니요

Konektor, vlevo

Zástrčka vlevo
M12, D-kódování, IP67, Kontakt samice, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
