IE-C6FP8LD0015M40L40-D

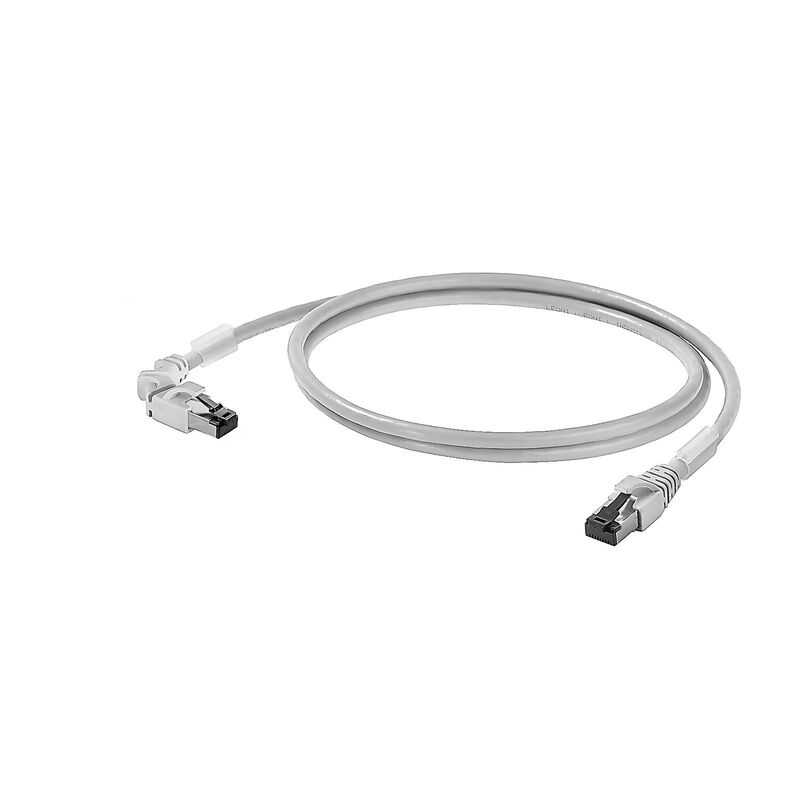

Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à gauche, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m

№ продукта 2703320015
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 11
Agréments Informations générales de commande Wymiary i masa Températures Conformité environnementale du produit Электрические свойства Общие стандарты Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Plug Plug, left Plug, right Classificazioni

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E316369

Informations générales de commande

Версия
Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à gauche, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m
Заказ №
2703320015
Тип
IE-C6FP8LD0015M40L40-D
GTIN (EAN)
4050118711387
Кол.
1 Штука

Wymiary i masa

Длина
1,5 m
Length (inches)
59,055 inch
Масса нетто
70 g

Températures

Температура хранения
-20 °C...60 °C
Рабочая температура
-20 °C...60 °C
Температура монтажа
0 °C...50 °C

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Электрические свойства

PoE / PoE+
согласно IEEE 802.3at
Допустимая токовая нагрузка при 50 °C
1 A

Общие стандарты

Вилочный разъем, стандарт
IEC 60603-7-51
Сертификат № (cULus)
E316369
Специализированное оборудование для кабелей связи
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007

Стандарты

Вилочный разъем, стандарт
IEC 60603-7-51

Конструкция кабеля

Диаметр изоляции
1,04 mm
Диаметр оболочки, макс.
5,9 mm
Диаметр оболочки, мин.
5,5 mm
Жилы
7
Изоляция
PE
Количество жил
8
Материал оболочки
LSZH (малодымный безгалогенный компаунд)
Общий экран
Экранирующая оплетка из медной проволоки
Перекрытие экранирующей оплетки
60 %
Расположение жил
Витая пара
Сечение
4*2*AWG 27/7 - 4*2*0,1 мм²
Цвет оболочки
серый
Цветовая последовательность жилы - пары жил
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá
Экранирование
S/FTP
Экранирование пары жил
Aluminium foil

Электрические свойства кабеля

Емкость при 1 кГц
46 nF/km
Задержка наклона
2,5 ns/100m
Испытательное напряжение: провод–провод–экран
2,5 кВ / DC на 2 с
Категория
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Рабочее напряжение
50 В DC
Рабочее напряжение (номин. знач. UL)
30 V AC / 42.4 V DC
Разность сопротивления
5 %
Характеристический импеданс
100 ± 15 Ω при 1–100 МГц

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
Огнестойкость
в соответствии с IEC 60332-2-2
по стандарту IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Радиус изгиба мин., однократный
4 x диаметр кабеля
Цветовой код
grey

Plug

Штекер левый
RJ45, IP20, male contact, straight, plug, Plastic, shielded
Штекер правый
RJ45, IP20, male contact, angled 90° left, plug, Plastic, shielded

Plug, left

Штекер левый
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Штекер правый
RJ45, IP20, male contact, angled 90° left, plug, Plastic, shielded

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
