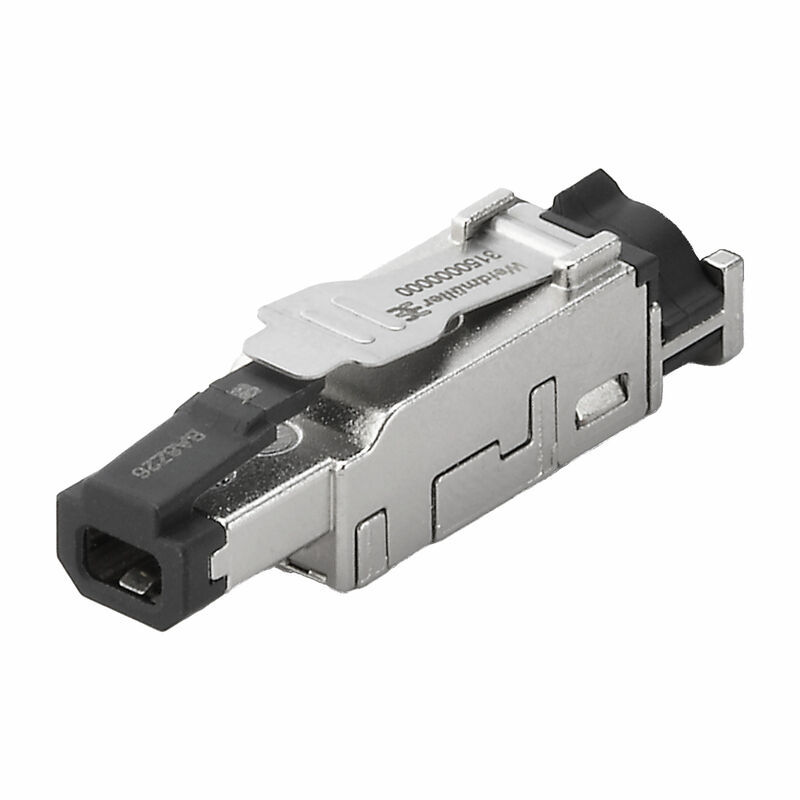

IE-PS-SP0-S-FH-2-180
IE-PS-SP0-S-FH-2-180

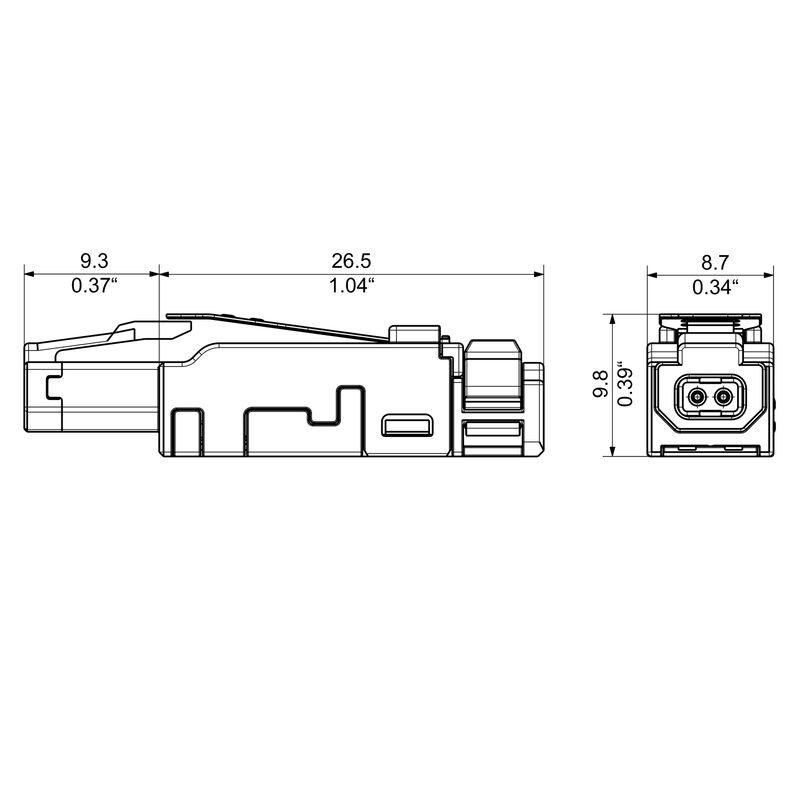

Dimensional drawing

IE-PS-SP0-S-FH-2-180

ID výrobku 3150000000
Stáhnout datový list Engineering support
Příbuzné výrobky 2
Všeobecné objednací údaje Rozměry a hmotnosti Všeobecné údaje Elektrické vlastnosti Obecné standardy Klasifikace

Všeobecné objednací údaje

Číslo objednávky
3150000000
Typ
IE-PS-SP0-S-FH-2-180
GTIN (EAN)
4099987605045
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
3,612 g

Všeobecné údaje

Odlehčení tahu materiálu
PC UL 94 V0
Zamykací páčka materiálu
Nerezová ocel
Připojení 1
SPE-Plug acc. to IEC 63171-7
Připojení 2
IDC
Složení
připojitelné pole
Propojení
2jádrový
Klasifikace hořlavosti UL 94
V-0
Barevný
Stříbrná
černá
Hlavní materiál krytu
poniklovaný litý zinek
Průřez izolace, min.
0,85 mm
Průřez izolace, max.
1,6 mm
Kategorie
T1-B
Materiál kontaktu
Pocínovaný bronz
Povrch kontaktu
Pozlacené
Průřez připojení vodiče, pružný vodič (AWG)
AWG 26...AWG 22
Průřez připojení vodiče, extrémně pružný vodič
0.51
Průřez připojení vodiče, extrémně pružný vodič (AWG)
AWG 26...AWG 22
Průměr pláště, min.
3,6 mm
Průměr pláště, max.
5,5 mm
Materiál stínění
pocínovaný bronz
Stupeň krytí
IP20
Cykly zapojování
750
Materiál izolátoru
PC UL94 V0
Možnost znovu se připojit
≤ 4 cykly (se stejným průřezem)

Elektrické vlastnosti

Dielektrická pevnost, kontakt / kontakt
≥ 1000 V DC
Dielektrická pevnost, kontakt / stínění
≥ 1500 V DC
Odpor izolace
≥ 500 MΩ
Odpor kontaktu
≤ 20 mΩ
PoE / PoE+
PoDL podle IEEE 802.3bu / cg
Proudová zatížitelnost
  • Proudová zatížitelnost:
    1,4 A
  • Teplota:
    60 °C

Obecné standardy

Příslušenství komunikačního kabelu specificky podle aplikací
ISO/IEC 11801-1 Amd.1
ISO/IEC 11801-3 Amd.1
ISO/IEC 11801-6 Amd.1
Standardní konektor
IEC 63171-2
Síťový standard
IEEE 802.3cg (10BaseT1)
IEEE 802.3bw (100 BaseT1)
IEEE 802.3bp (1000 BaseT1)

Klasifikace

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-44-01-90
ECLASS 15.0
27-44-01-90
