Vlastnosti

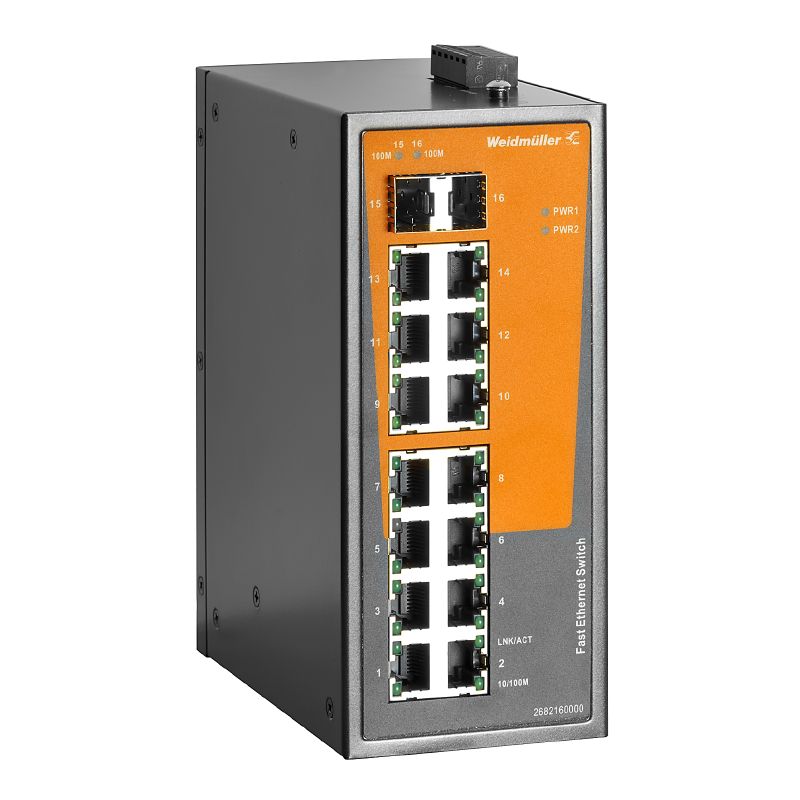

| Verze | Síťový spínač, neřízený, Fast Ethernet, Počet portů: 14x RJ45, 2x Slots 100BaseSFP, IP30, -40 °C...75 °C |
| Číslo objednávky | 2682160000 |
| Typ | IE-SW-EL16-14TX-2FESFP |
| GTIN (EAN) | 4050118692556 |
| Množství | 1 ks |
| Stav objednávky | Tento produkt v budoucnu už nebude k dispozici. |
| K dispozici do | 29.11.2025 |
| Alternativní výrobek | [2682200000](~/p/2682200000) |
| Hloubka | 140 mm |
| Hloubka (v palcích) | 5,512 inch |
| Výška | 170 mm |
| Výška (v palcích) | 6,693 inch |
| Šířka | 74 mm |
| Šířka (v palcích) | 2,913 inch |
| Čistá hmotnost | 1 140 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...75 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Bezpečnostní norma |
UL 61010-1
UL 61010-2-201 |
| Normy EMC |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Výkon: 0,5 kV; Signál: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms |
| Otřes | podle IEC 60068-2-27 |
| Vibrace | podle IEC 60068-2-6 |
| Volný pád | Podle IEC 60068-2-31 |
| Provozní nadmořská výška |
|
| Provozní teplota, max. | 75 °C |
| Provozní teplota, min. | -40 °C |
| Skladovací teplota, max. | 85 °C |
| Skladovací teplota, min. | -40 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| Časový interval | 5 let |
| Porty optických vláken | 100BaseSFP-Slot |
| Počet portů |
14x RJ45
2x Slots 100BaseSFP |
| RJ45 porty |
10/100BaseT(X)
auto negotiation Plně/Half-duplex režim Auto MDI/MDI-X port |
| Ukazatel LED |
Kontrolka LED napájení: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port) 100M (SFP-Port) |
| MTBF |
|
| Aktuální spotřeba |
|
| Napájecí napětí |
12/24/48 V DC
2 redundantní vstupy |
| Ochrana proti proudu při přetížení | Ano |
| Ochrana před záměnou polarity | Ano |
| Rozsah napájecího napětí |
|
| Typ připojení | 1 blok svorek o 6 kontaktech s možností demontáže |
| Velikost tabulky MAC | 4 K |
| Velikost zásobníku paketu | 2,75 Mbit |
| Základní deska šířky pásma | 3,2 Gbit/s |
| Hlavní materiál krytu | Kov |
| Přepínač | neřízený |
| Rychlost | Fast Ethernet |
| Stupeň krytí | IP30 |
| Typ montáže | DIN lišta |
| Přepínání dat | Uložit a vpřed |
| Standardně |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX and 100BASE-FX IEEE 802.3x for flow control |
| Řízení toku | IEEE 802.3x řízení toku |
| Osvědčení/Certifikát/Prohlášení o shodě |
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96880)
[RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165506) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253773) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154460) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682160000) |
| Uživatelská dokumentace |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_96889)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
Příslušenství
-
-
ID výrobku:2682470000Obalová jednotka:1 ks
SFP radiostanice, 100 Mbps, Singlemode, LC-Duplex, 60 km, -40 °C...85 °C
-
ID výrobku:2682450000Obalová jednotka:1 ks
SFP radiostanice, 100 Mbps, Multimode, LC-Duplex, 4 km, -40 °C...85 °C
-
ID výrobku:2682460000Obalová jednotka:1 ks
SFP radiostanice, 100 Mbps, Singlemode, LC-Duplex, 30 km, -40 °C...85 °C
Ethernet v průmyslovém prostředíPříslušenstvíMontážní soupravySouprava pro montáž na 19" stojan
Ethernet v průmyslovém prostředíSFP vysílač-přijímačVysílač s přijímačem SFP (pro použití s spínače konstrukční řady Eco-, Advanced-, Substation a BasicLine B)
