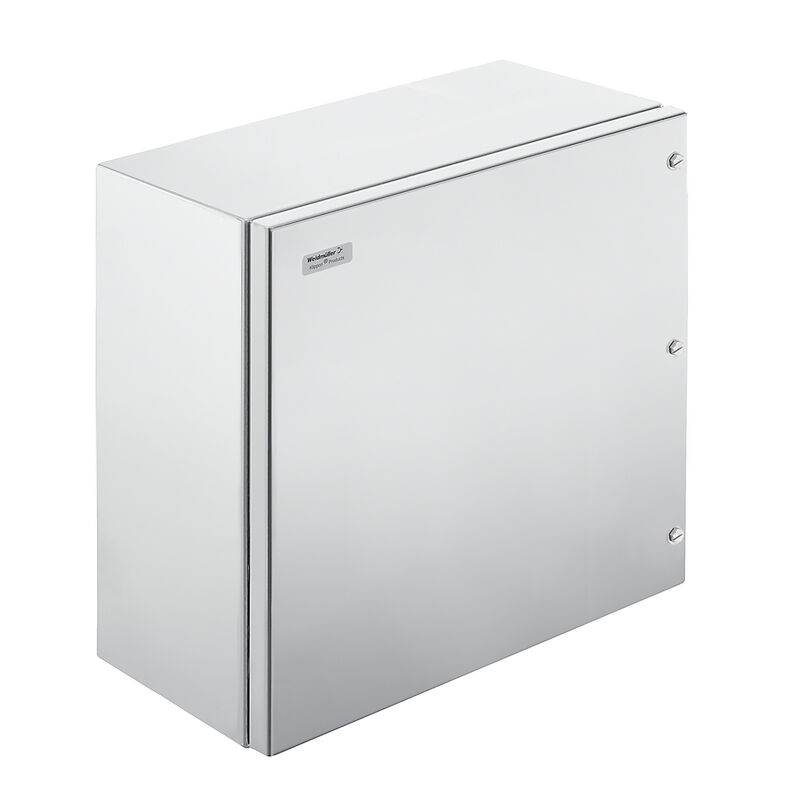

KEBIHS505020S2N0 AL

KEBIHS505020S2N0 AL

Klippon EBi HS (Essential Box industrial - Závěsné šrouby), Pouzdra, Výška: 500 mm, Šířka: 500 mm, Hloubka: 200 mm, Základní materiál: Nerezavějící ocel 1.4301 (304), kartáčované, Stříbrná

ID výrobku 8000133627
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 13 Příbuzné výrobky 1
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Čísla certifikátů, kryt Všeobecné informace Svislá montáž Svislá montáž Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)

Všeobecné objednací údaje

Verze
Klippon EBi HS (Essential Box industrial - Závěsné šrouby), Pouzdra, Výška: 500 mm, Šířka: 500 mm, Hloubka: 200 mm, Základní materiál: Nerezavějící ocel 1.4301 (304), kartáčované, Stříbrná
Číslo objednávky
8000133627
Typ
KEBIHS505020S2N0 AL
GTIN (EAN)
4099987368605
Množství
1  ks

Rozměry a hmotnosti

Hloubka
200  mm
Hloubka (v palcích)
7,874  inch
Výška
500  mm
Výška (v palcích)
19,685  inch
Šířka
500  mm
Šířka (v palcích)
19,685  inch
Tloušťka stěny, min.
1,5  mm
Tloušťka stěny, max.
1,5  mm
Čistá hmotnost
11 630,344  g

Teploty

Provozní teplota
-40 °C...85 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Kabelové průchodky, pravá strana

M12
114
M16
52
M20
48
M25
30
M32
14
M40
12
M50
10
M63
5
M75
3

Kabelové průchodky, nahoře/dole

M12
95
M16
39
M20
36
M25
30
M32
16
M40
12
M50
10
M63
5
M75
3

Čísla certifikátů, kryt

Podmínky osvědčení
CE
Prohlášení o shodě č. (DoC LVD)
DE PS2650 220428 001ISS01

Všeobecné informace

Materiál těsnění
Polyuretan
Místa využití
Stavební systémy a technologie
Odolnost proti nárazu
Standardní verze 10 J
Provedení povrchu
kartáčované
Provozní teplota, max.
85  °C
Provozní teplota, min.
-40  °C
Připojení víka
M5 šroub se šestihrannou hlavou s drážkou a 10mm vzdálenost mezi plochami + příruba
Přírubová deska
Ne
Stupeň krytí
IP66
Tloušťka materiálu
1,5  mm
Tloušťka materiálu krytu
1,5  mm
Tloušťka materiálu příruby
3  mm
Tloušťka materiálu skříně
1,5  mm
Víko
Ano
Základní materiál
Nerezavějící ocel 1.4301 (304)

Svislá montáž

WDU 10 / ZDU 10
4x41
WDU 16 / ZDU 16
4x35
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x80
WDU 35 / ZDU 35
4x25
WDU 4 / ZDU 4
4x67
WDU 6 / ZDU 6
4x52

Svislá montáž

WDU 10 / ZDU 10
4x41
WDU 16 / ZDU 16
4x35
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x80
WDU 35 / ZDU 35
4x25
WDU 4 / ZDU 4
4x67
WDU 6 / ZDU 6
4x52

Klasifikace

ETIM 6.0
EC000261
ETIM 7.0
EC000261
ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 9.0
27-18-01-01
ECLASS 9.1
27-18-92-90
ECLASS 10.0
27-18-01-01
ECLASS 11.0
27-18-01-01
ECLASS 12.0
27-18-01-01
ECLASS 13.0
27-18-01-01
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
