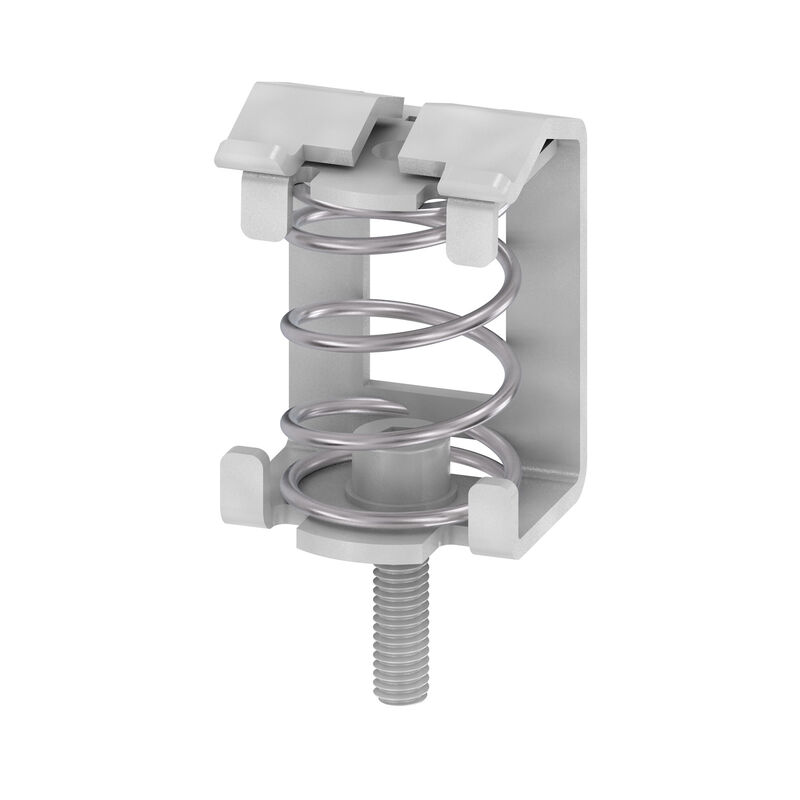

KLBUE 4-13.5 SC M4X16

KLBUE 4-13.5 SC M4X16

Klämbygel, Klämbygel, Stål

Produkt-ID 1712311002
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 44
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (Märkanslutning) Mått Allmänt Märkdata Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Klämbygel, Klämbygel, Stål
Art.nr.
1712311002
Typ
KLBUE 4-13.5 SC M4X16
GTIN (EAN)
4032248064403
Förp.
10 items

Mått och vikter

Djup
31,45 mm
Byggdjup (tum)
1,238 inch
Höjd
22 mm
Bygghöjd (tum)
0,866 inch
Bredd
20,1 mm
Byggbredd (tum)
0,791 inch
Nettovikt
19,2 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0.109 kg CO2 eq.

Materialdata

Grundläggande material
Stål
Färgkod
Silver
Brännbarhetsklass enligt UL 94
None

Systemparametrar

Utförande
för skärmanslutning
Ändplatta krävs
Nej
Montageskena obestyckad
Montageplatta

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakningsbar
Monteringsanvisning
Direktmontage
Monteringstyp
Skruv

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
13,5 mm²
Anslutningsarea, flertrådig, min.
4 mm²
Anslutningstyp
Fjäderanslutning
Antal anslutningar
1
Avisoleringslängd
22 mm
Kabeldiameter max.
13,5 mm
Kabeldiameter min.
4 mm

Mått

Delning i mm (P)
20 mm

Allmänt

Montageskena obestyckad
Montageplatta
Monteringsanvisning
Direktmontage

Märkdata

Märkarea
10 mm²

Klassificeringar

ETIM 6.0
EC002020
ETIM 7.0
EC002020
ETIM 8.0
EC002020
ETIM 9.0
EC002020
ETIM 10.0
EC002020
ECLASS 9.0
27-14-11-50
ECLASS 9.1
27-14-11-50
ECLASS 10.0
27-14-11-50
ECLASS 11.0
27-14-11-50
ECLASS 12.0
27-14-11-50
ECLASS 13.0
27-25-01-20
ECLASS 14.0
27-25-01-20
ECLASS 15.0
27-25-01-20
