Vlastnosti

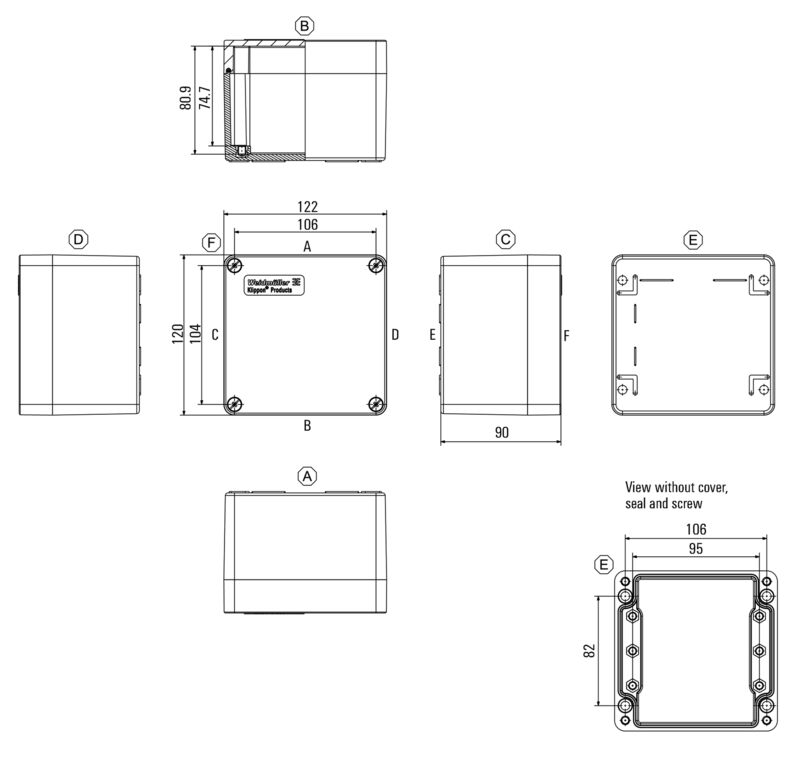

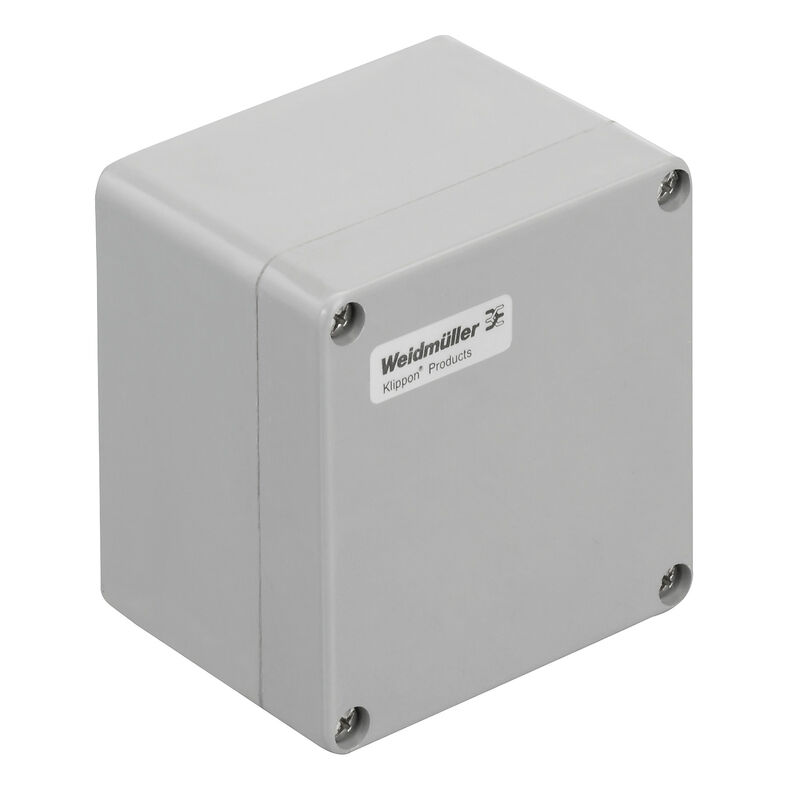

| Verze | Klippon POK (prázdná polyesterová skříň), Prázdný plášť, Výška: 120 mm, Šířka: 122 mm, Hloubka: 90 mm, Materiál: Polyester vyztužený skelným vláknem, neošetřené, leštěné, Stříbřitě šedá |
| Číslo objednávky | 1305870000 |
| Typ | KLIPPON POK 121209 |
| GTIN (EAN) | 4050118104899 |
| Množství | 1 ks |
| Hloubka | 90 mm |
| Hloubka (v palcích) | 3,543 inch |
| Výška | 120 mm |
| Výška (v palcích) | 4,724 inch |
| Nejvyšší nebo nejnižší verze | 90 mm |
| Šířka | 122 mm |
| Šířka (v palcích) | 4,803 inch |
| Rozměr při montáži – výška | 82 mm |
| Rozměr při montáži – šířka | 106 mm |
| Čistá hmotnost | 721 g |
| Provozní teplota | -40 °C...100 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 8 |
| M16 | 4 |
| M20 | 3 |
| M25 | 1 |
| M32 | 1 |
| M12 | 8 |
| M16 | 4 |
| M20 | 3 |
| M25 | 1 |
| M32 | 1 |
| M12 | 12 |
| M16 | 6 |
| M20 | 4 |
| M25 | 2 |
| M32 | 1 |
| Podmínky osvědčení |
cULus
LR DNV |
| Prohlášení o shodě č. (DoC LVD) | DE PS2401 160412 001ISS02 |
| Č. osvědčení (cULus) | E256877 |
| Č. osvědčení (DNV) | TAE00002R2 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Polyester vyztužený skelným vláknem |
| Materiál těsnění | Chloropren |
| Max. užitečné zatížení | 5,86 kg |
| Místa využití |
Přístavní zařízení
Výroba strojů Zpracovatelský průmysl Doprava |
| Odolnost proti nárazu | Standardní verze 5 J |
| Provedení povrchu |
neošetřené
leštěné |
| Provozní teplota, max. | 100 °C |
| Provozní teplota, min. | -40 °C |
| Připojení krytu |
Instalace skrz zadní stranu krytu
Upevňovací oka |
| Připojení víka | Šrouby s drážkou/Phillips šrouby |
| Přírubová deska | Ne |
| Přístupové otevírání: výška | 111,22 mm |
| Přístupové otevírání: šířka | 113,22 mm |
| Standardy |
DIN EN 62208 - Standardní prázdná skříň
DIN 4102-12 |
| Stupeň krytí | IP66 |
| Stupeň krytí (UL) |
Type 4
Type 4X |
| Tloušťka materiálu krytu | 4,4 mm |
| Tloušťka materiálu skříně | 4,39 mm |
| Utahovací moment šroubů víka | 2,5 Nm |
| Víko | Ano |
| Víko - počet šroubů | 4 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 16 / ZDU 16 | 1x5 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x12 |
| WDU 4 / ZDU 4 | 1x10 |
| WDU 6 / ZDU 6 | 1x7 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Informace o produktu | The fire rating up to E60 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
| Osvědčení/Certifikát/Prohlášení o shodě |
[14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728)
[TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon POK Empty Enclosures IND - DoC DE PS2401 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40373) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures IND - UKCA DE PS2401 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319949) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54072) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1305870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1305870000) |
| Specifikací zakázky |
[Klippon POK 121209_1305870000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56615)
[Klippon POK 121209_1305870000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56678) |
| Uživatelská dokumentace | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40376) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E256877 |
