Vlastnosti
| Verze | Klippon POK (prázdná polyesterová skříň), Prázdný plášť, Výška: 160 mm, Šířka: 160 mm, Hloubka: 90 mm, Materiál: Polyester vyztužený skelným vláknem, neošetřené, leštěné, černá |
| Číslo objednávky | 1306080000 |

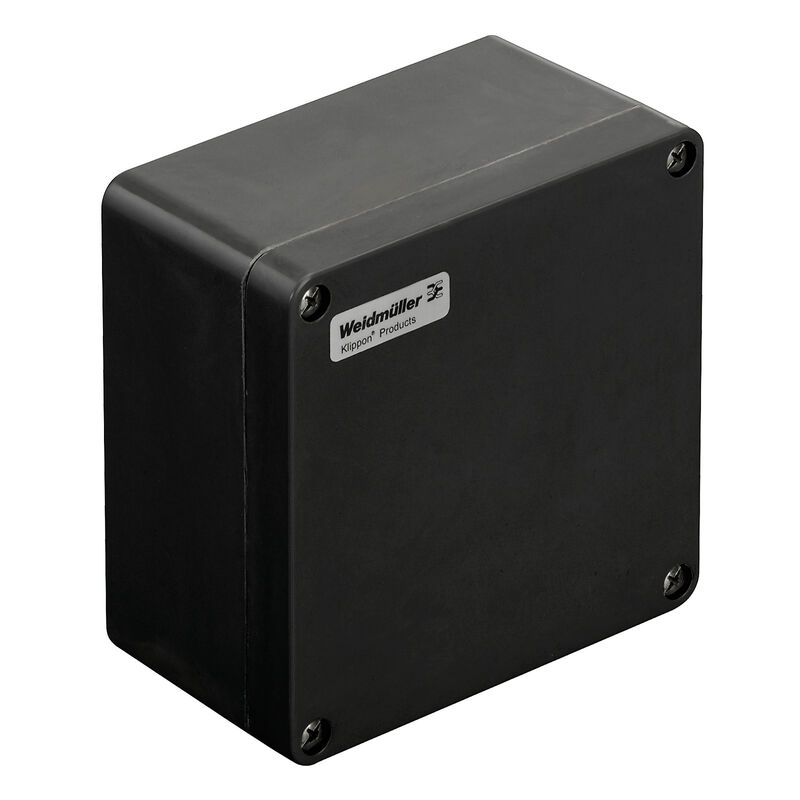

| Typ | KLIPPON POK 161609 EX |
| GTIN (EAN) | 4050118108477 |
| Množství | 1 ks |
| Hloubka | 90 mm |
| Hloubka (v palcích) | 3,543 inch |
| Výška | 160 mm |
| Výška (v palcích) | 6,299 inch |
| Nejvyšší nebo nejnižší verze | 90 mm |
| Šířka | 160 mm |
| Šířka (v palcích) | 6,299 inch |
| Rozměr při montáži – výška | 110 mm |
| Rozměr při montáži – šířka | 140 mm |
| Čistá hmotnost | 1 313 g |
| Provozní teplota | -55 °C...100 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 11 |
| M16 | 6 |
| M20 | 4 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 11 |
| M16 | 6 |
| M20 | 4 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 15 |
| M16 | 12 |
| M20 | 6 |
| M25 | 3 |
| M32 | 2 |
| M40 | 2 |
| Podmínky osvědčení |
ATEX
DNV INMETRO IECEX LR RMRS UL AEx Class Div. UL AEx Class Zone cULus KC CCC |
| Prohlášení o shodě č. (DoC LVD) | DE PS2600 160412 001ISS02 |
| Prokazování shody č. (AoC) | DE PS2600 160308 001ISS03 |
| Č. osvědčení (ATEX) | IBEXU13ATEX1004X |
| Č. osvědčení (cULus) | E256877 |
| Č. osvědčení (DNV) | TAE00002R2 |
| Č. osvědčení (IECEX) | IECEXIBE13.0004X |
| Č. osvědčení, svorkovnice (AEx) | E223792 |
| Č. osvědčení, svorkovnice (ATEX) | IBExU13ATEX1004 X |
| Č. osvědčení, svorkovnice (IECEx) | IECEX IBE 13.0004X |
| Č. osvědčení, svorkovnice (INMETRO) | LMP 21.0021X |
| Č. osvědčení, svorkovnice (KOSHA) | 16-AV4BO-0246X |
| Číslo certifikátu, prázdný kryt (AEx) | E223792 |
| Číslo certifikátu, prázdný kryt (ATEX) | IBExU13ATEX1003 U |
| Číslo certifikátu, prázdný kryt (IECEx) | IECEx IBE 13.0003U |
| Číslo certifikátu, prázdný kryt (INMETRO) | LMP 23.0528U |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Polyester vyztužený skelným vláknem |
| Materiál těsnění | Silikon |
| Místa využití |
Zóna rizika výbuchu
Přístavní zařízení Výroba strojů Zpracovatelský průmysl Doprava |
| Odolnost proti nárazu | Verze 7 J ATEX |
| Provedení povrchu |
neošetřené
leštěné |
| Provozní teplota, max. | 100 °C |
| Provozní teplota, min. | -55 °C |
| Připojení krytu |
Instalace skrz zadní stranu krytu
Upevňovací oka |
| Připojení víka | Šrouby s drážkou/Phillips šrouby |
| Přírubová deska | Ne |
| Přístupové otevírání: výška | 148,02 mm |
| Přístupové otevírání: šířka | 148,02 mm |
| Standardy |
DIN EN 62208 - Standardní prázdná skříň
IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Stupeň krytí | IP66 |
| Stupeň krytí (UL) |
Type 4
Type 4X |
| Tloušťka materiálu krytu | 5,4 mm |
| Tloušťka materiálu skříně | 5,99 mm |
| Utahovací moment šroubů víka | 2,5 Nm |
| Víko | Ano |
| Víko - počet šroubů | 4 |
| WDU 10 / ZDU 10 | 1x9 |
| WDU 16 / ZDU 16 | 1x7 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x17 |
| WDU 4 / ZDU 4 | 1x14 |
| WDU 6 / ZDU 6 | 1x11 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CCC 2020322303002628 POK Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177323)
[UKCA TÜV 22 UKEX 7093 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263770) [IBEXU13ATEX1004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157736) [IECEXIBE13.0003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157737) [INMETRO CERTIFICADO LMP 21.0021X KLIPPON POK](https://mdcop.weidmueller.com/mediadelivery/asset/900_217521) [EU Declaration of Conformity - Klippon POK Empty Enclosures Ex - DoC DE PS2600 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40372) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures Ex - UKCA DE PS2600 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319948) [UKCA TÜV 22 UKEX 7092 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263771) [Attestation of Conformity - Klippon POK Empty Enclosures - AoC DE PS2600 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40363) [UKCA Attestation of Conformity - Klippon POK Empty Enclosures - UKCA DE PS2600 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319947) [14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728) [TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [IECEXIBE13.0004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157731) [16-AV4BO-246X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157733) [IBEXU13ATEX1003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157735) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54091) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1306080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1306080000) |
| Specifikací zakázky |
[Klippon POK 161609 Ex_1306080000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56621)
[Klippon POK 161609 Ex_1306080000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56680) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Schválení |          |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E256877 |
