Vlastnosti

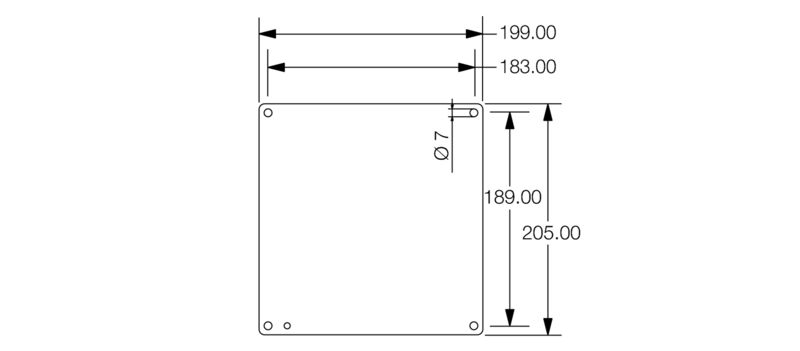

| Verze | Klippon TB (Terminal Box), Montážní deska, Výška: 205 mm, Šířka: 199 mm, Hloubka: 1.5 mm, Materiál: Nerezavějící ocel 1.4301 (304), neošetřené, Stříbrná |
| Objednací číslo | 1193820000 |
| Typ | KTB MOPL 2626 S2N |
| EAN | 4050118028423 |
| Množství | 1 ks |
| Hloubka | 1,5 mm |
| Hloubka (v palcích) | 0,059 inch |
| Výška | 205 mm |
| Výška (v palcích) | 8,071 inch |
| Šířka | 199 mm |
| Šířka (v palcích) | 7,835 inch |
| Čistá hmotnost | 480 g |
| Materiál | Nerezavějící ocel 1.4301 (304) |
| Provedení povrchu | neošetřené |
| Tloušťka materiálu | 1,5 mm |
| Materiál | Nerezavějící ocel 1.4301 (304) |
| Provedení povrchu | neošetřené |
| Průměr otvoru pájecího očka (D) | 7 mm |
| Tloušťka materiálu | 1,5 mm |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70193) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1193820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1193820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1193820000&norm=0) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000213 |
| ETIM 7.0 | EC000213 |
| ETIM 8.0 | EC000213 |
| ETIM 9.0 | EC000213 |
| ECLASS 9.0 | 27-40-06-39 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-40-06-39 |
| ECLASS 11.0 | 27-40-06-39 |
| ECLASS 12.0 | 27-40-06-39 |
| ECLASS 13.0 | 27-40-06-39 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:0642600000Obalová jednotka:50 ks
Klippon TB (Terminal Box), Upevňovací šroub, Materiál: Ocel
-
ID výrobku:8000006721Obalová jednotka:20 ks
Nosná lišta, TS 35, TS 35 x 7,5, Šířka: 199 mm, bez slotu, Ocel, galvanizované, pochromované
-
ID výrobku:8000006709Obalová jednotka:20 ks
Nosná lišta, TS 35, TS 35 x 7,5, Šířka: 205 mm, bez slotu, Ocel, pozinkovaný a pasivovaný
Je příslušenstvím
-
ID výrobku:8000028399Obalová jednotka:1 ks
Klippon TB (Terminal Box), Skříň, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199980000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199960000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199990000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199970000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199950000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199930000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199900000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199940000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199920000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1199910000Obalová jednotka:1 ks
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194610000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194640000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194600000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194620000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194630000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194670000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194660000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194680000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194690000Obalová jednotka:1 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1194650000Obalová jednotka:100 ks
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195710000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195740000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195730000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195720000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195700000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 150 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195780000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195760000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195750000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195770000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
-
ID výrobku:1195790000Obalová jednotka:1 ks
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 260 mm, Šířka: 260 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
