Vlastnosti

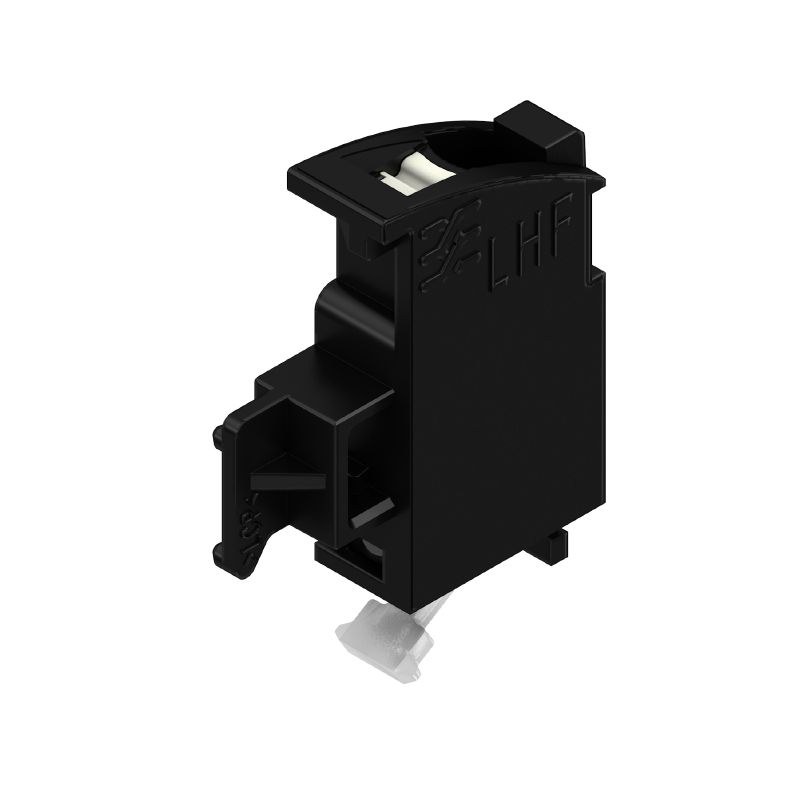

| Verze | Svorka PCB, 0.00 mm, Počet pólů: 1, 90°, Pájecí kolík, délka (l): 0.6 mm, pocínované, černá, PUSH IN, Upínací rozsah, max. : 1.5 mm², Tape |
| Číslo objednávky | 2581380000 |
| Typ | LHF-SMT R 1.5SN BK/GY RL |
| GTIN (EAN) | 4050118590265 |
| Množství | 432 ks |
| Údaje výrobku |
IEC: 400 V / 0.14 - 1.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 16 |
| Balení | Tape |
| Hloubka | 23,6 mm |
| Hloubka (v palcích) | 0,929 inch |
| Výška | 16,9 mm |
| Výška (v palcích) | 0,665 inch |
| Nejvyšší nebo nejnižší verze | 4,3 mm |
| Šířka | 6 mm |
| Šířka (v palcích) | 0,236 inch |
| Čistá hmotnost | 3,317 g |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Kryt - řada CH20M6 |
| Metoda připojení vodiče | PUSH IN |
| Rozteč v mm (P) | 0 mm |
| Směr výstupu vodiče | 90° |
| Počet pólů | 1 |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené |
| Stupeň krytí | IP20 |
| Hrot šroubováku | 0.4 x 0.2 |
| Standard hrotu šroubováku |
DIN 5264
ISO 2380-1 ISO 2380-2 |
| Izolační materiál | LCP |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | IIIa |
| Komparativní index sledování (CTI) | 175 ≤ CTI <250 |
| Izolační síla | ≥ 1 MΩ |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Povrch kontaktu | pocínované |
| Nátěr | poniklované |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -40 °C |
| Provozní teplota, max. | 120 °C |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 1,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 16 |
| Pevné, min. H05(07) V-U | 0,14 mm² |
| Pevné, max. H05(07) V-U | 1,5 mm² |
| Stočené, min. H07V-R | 0,14 mm² |
| Stočené, max. H07V-R | 1,5 mm² |
| Pružné, min. H05(07) V-K | 0,14 mm² |
| Pružné, max. H05(07) V-K | 1,5 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 0,25 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 1 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 0,25 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 1,5 mm² |
| Zasuňte měřič v souladu s EN 60999 a x b; ø | 2,4 mm x 1,5 mm; 1,9 mm |
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 19,5 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 17,3 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 10 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 400 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 320 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 250 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 4 kV |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 50 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 10 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 10 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 300 A |
| Průřez vodiče AWG, min. | AWG 26 |
| Průřez vodiče AWG, max. | AWG 16 |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E0693VOL1SEC93 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 50 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 10 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 10 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 10 A |
| Průřez vodiče, AWG, min. | AWG 26 |
| Průřez vodiče, AWG, max. | AWG 16 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Izolační materiál | LCP |
| Klasifikace hořlavosti UL 94 | V-0 |
| Komparativní index sledování (CTI) | 175 ≤ CTI <250 |
| Materiál | Plast |
| Skupina izolačního materiálu | IIIa |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Stupeň krytí | IP20 |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Technické údaje |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224910) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2581380000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E0693VOL1SEC93 |
