LL2N 5.00/04/90 3.2SN OR BX

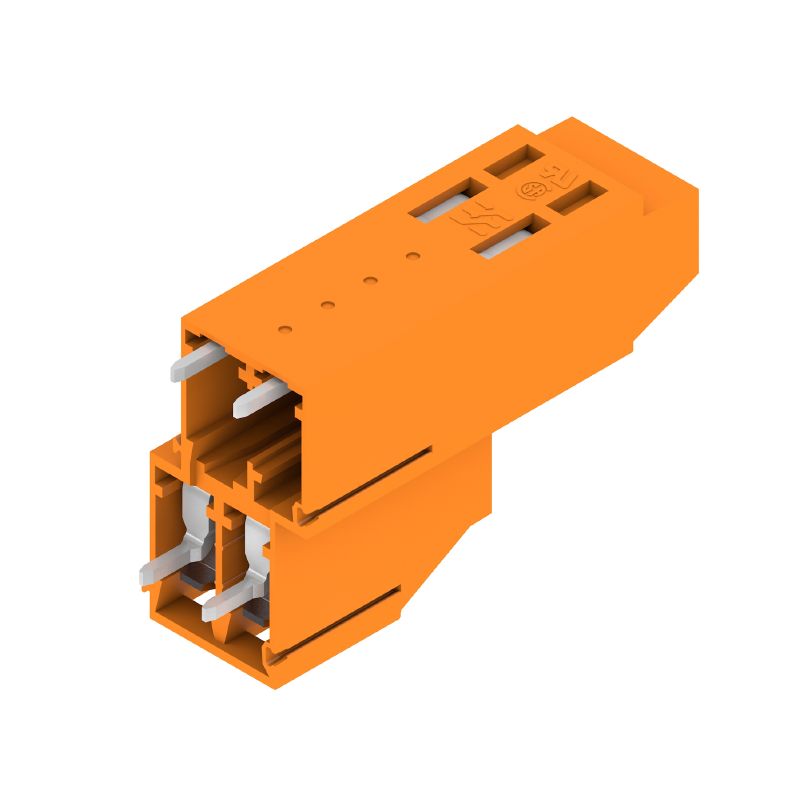

Product image
A kép illusztráció
LL2N 5.00/04/90 3.2SN OR BX
Изображение изделия
LL2N 5.00/04/90 3.2SN OR BX
Изображение изделия
LL2N 5.00/04/90 3.2SN OR BX
Dimensional drawing
LL2N 5.00/04/90 3.2SN OR BX
Graph

LL2N 5.00/04/90 3.2SN OR BX

Printed circuit board terminals, 5.00 mm, Number of poles: 4, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box

№ продукта 1934310000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 12
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance System parameters Material data Anschließbare Leiter Bemessungsdaten nach IEC Rated data acc. to CSA Rated data acc. to UL 1059 Verpackungen Important note Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Verze
Printed circuit board terminals, 5.00 mm, Number of poles: 4, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box
Číslo objednávky
1934310000
Typ
LL2N 5.00/04/90 3.2SN OR BX
GTIN (EAN)
4032248590889
Qty.
50 items
parametry produktu
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Abmessungen und Gewichte

Hloubka
21,99 mm
Depth (inches)
0,866 inch
Výška
34,5 mm
Altura (pulgadas)
1,358 inch
Altura construcción baja
31,3 mm
Šířka
12,5 mm
Szélesség (coll)
0,492 inch
Net weight
6,794 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

System parameters

Skupina produktů
OMNIMATE Signal - series LL
Metoda připojení vodiče
Clamping yoke connection
Vlastnost, bod sevření
WireReady
Montáž na PCB desku
THT solder connection
Směr výstupu vodiče
90°
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Antal poler
4
Pin series quantity
2
Vybavuje zákazník
Ja
Antal rader
2
Max. sousedních kolíků na řadu
24
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
0,75 x 0,9 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 мм
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 3
Длина зачистки изоляции
6 mm
L1 в мм
5 mm
L1 в дюймах
0,197 "
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Вид защиты
IP20

Material data

Insulating material
Wemid (PA)
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Сплав медный
Contact surface
луженые
Coating
4-6 мкм SN
Tinning type
матовый
Layer structure of solder connection
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Anschließbare Leiter

Clamping range, min.
0,08 mm²
Clamping range, max.
6 mm²
Wire connection cross section AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,4 мм; 3,0 мм
Clampable conductor
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
Reference text
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32,5 A
Rated current, max. number of poles (Tu=20°C)
26 A
Rated current, min. number of poles (Tu=40°C)
27,5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1 сек. с 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1202191
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Rated data acc. to UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Verpackungen

Balení
Box
Délka VPE
140 mm
Šířka VPE
86 mm
Výška VPE
67 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
