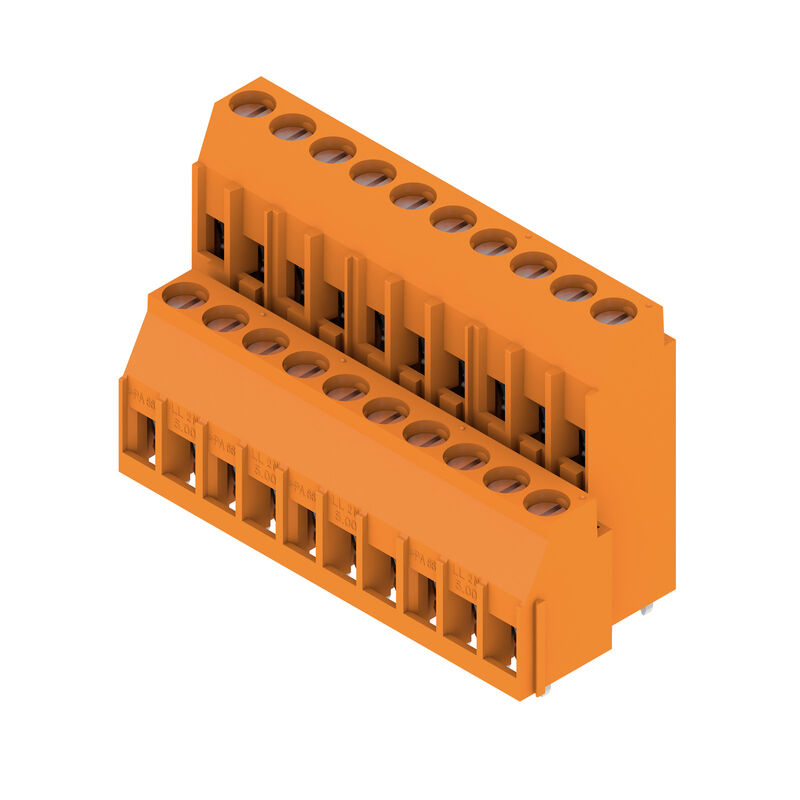

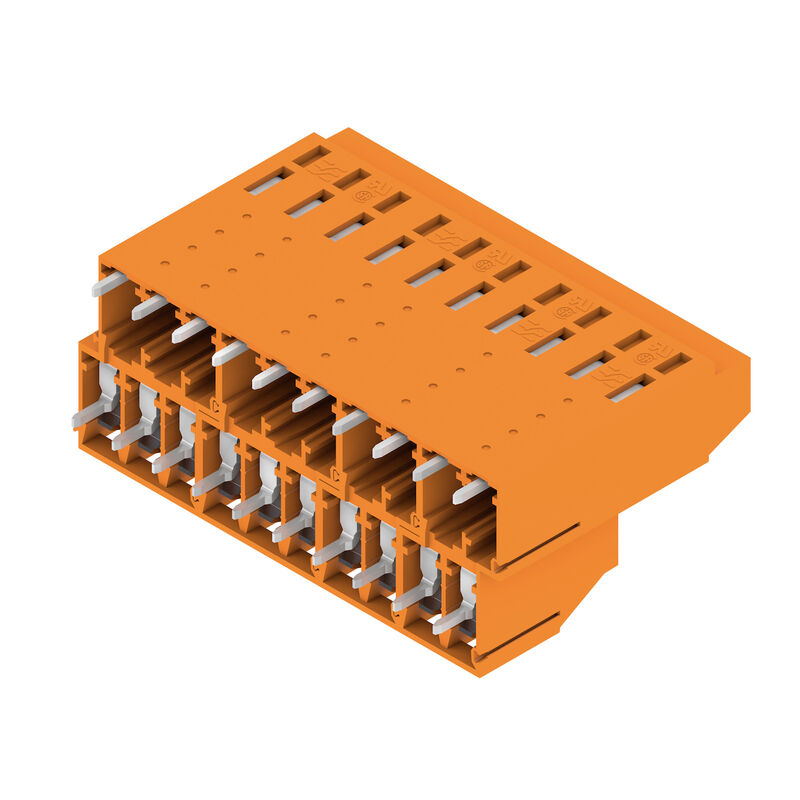

LL2N 5.00/20/90 3.2SN OR BX
Zdjęcie produktu
LL2N 5.00/20/90 3.2SN OR BX
Zdjęcie produktu
LL2N 5.00/20/90 3.2SN OR BX
Rysunek wymiarowany
LL2N 5.00/20/90 3.2SN OR BX
Wykres

LL2N 5.00/20/90 3.2SN OR BX

Printed circuit board terminals, 5.00 mm, Number of poles: 20, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box

Nr. produktu 1977330000
Pobierz kartę katalogową Engineeringondersteuning Productdownloads
Produkty pokrewne 12
Approvals General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA UL 1059 névleges adatok Packing Important note Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

General ordering data

Wersja
Printed circuit board terminals, 5.00 mm, Number of poles: 20, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box
Nr zam.
1977330000
Typ
LL2N 5.00/20/90 3.2SN OR BX
GTIN (EAN)
4032248672912
Ilość
20 szt.
parametry produktu
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
opakowanie
skrzynia

Dimensions and weights

Głębokość
21,99 mm
Depth (inches)
0,866 inch
Wysokość
34,5 mm
Height (inches)
1,358 inch
Height of lowest version
31,3 mm
Szerokość
52,5 mm
Ширина (в дюймах)
2,067 inch
Masa netto
35,75 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System parameters

Rodzina produktów
OMNIMATE Signal - series LL
Metoda wykonywania złącz
Clamping yoke connection
Właściwość, punkt zaciskowy
WireReady
montaż na płytce drukowanej
THT solder connection
Kierunek odejścia przewodu
90°
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
Liczba biegunów
20
Pin series quantity
2
z możliwością połączenia szeregowego przez klienta
Tak
Liczba rzędów
2
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,2 mm
Wymiary kołka lutowniczego
0,75 x 0,9 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0,5 Nm
Moment obrotowy dociągający, maks.
0,6 Nm
Clamping screw
M 3
Stripping length
6 mm
L1 in mm
45 mm
L1 in inches
1,772 "
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Protection degree
IP20

Material data

Insulating material
Wemid (PA)
Colour
orange
Barevný graf (podobné)
RAL 2000
Insulating material group
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiał styków
stop miedzi
Povrch kontaktu
cynowana
Coating
4-6 μm SN
Tinning type
matowe
Struktura vrstev pájeného připojení
4...6 µm Sn matowe
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
6 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Upínatelný vodič
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
Reference text
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32,5 A
Rated current, max. number of poles (Tu=20°C)
26 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
27,5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s z 120 A

Rated data acc. to CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1202191
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

UL 1059 névleges adatok

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Packing

opakowanie
Box
Długość VPE
131 mm
Szerokość VPE
108 mm
Wysokość VPE
60 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
