LM3R 5.08/36/90 3.5SN OR BX

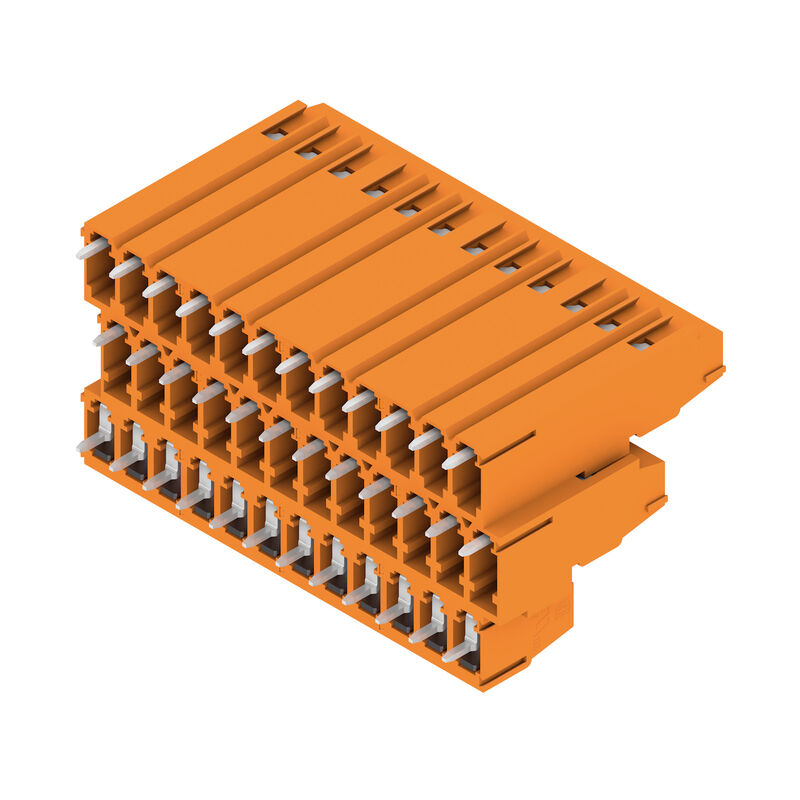

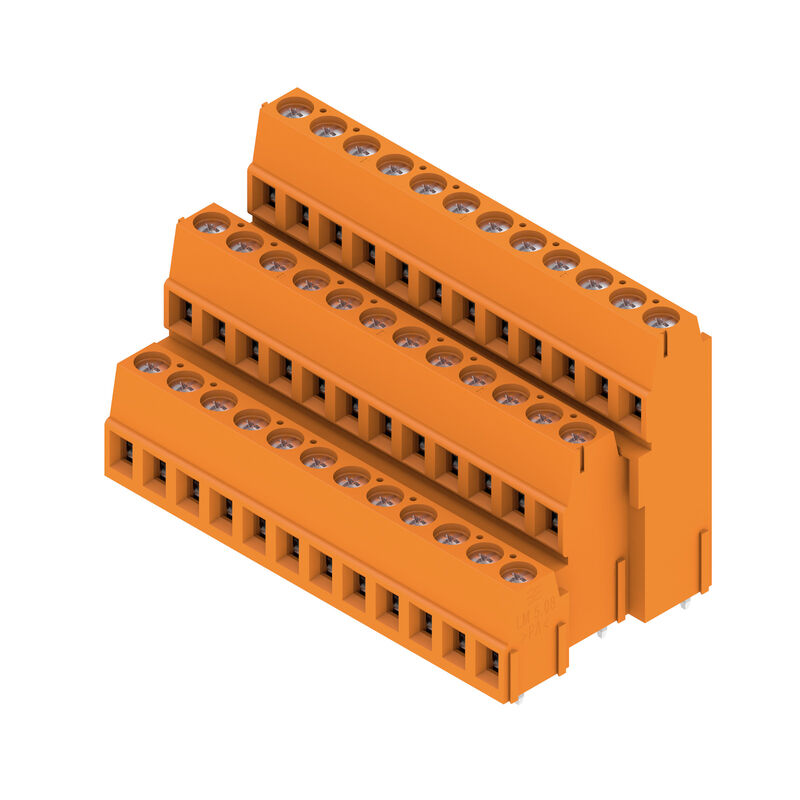

Produktillustration
LM3R 5.08/36/90 3.5SN OR BX
Produktillustration
LM3R 5.08/36/90 3.5SN OR BX
Dimensional drawing

LM3R 5.08/36/90 3.5SN OR BX

Kretskortsplint, 5.08 mm, Antal poler: 36, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 1769720000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 21
Approvals Allmänna beställningsdata Dimensioni e pesi Miljööverenstämmelse för produkt 系统规格 Данные о материалах Conducteurs indiqués pour raccordement Rated data acc. to IEC Dane znamionowe wg CSA Märkdata enligt UL 1059 패키징 Viktig hänvisningstext Produktillustrationer Klassificeringar

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsplint, 5.08 mm, Antal poler: 36, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box
Art.nr.
1769720000
Typ
LM3R 5.08/36/90 3.5SN OR BX
GTIN (EAN)
4032248117093
Förp.
10 items
Produktparametrar
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Förpackning
Box

Dimensioni e pesi

Djup
31,8 mm
Tiefe (inch)
1,252 inch
Höjd
40,1 mm
Bygghöjd (tum)
1,579 inch
Höjd lägstbyggande
36,6 mm
Bredd
64,5 mm
Byggbredd (tum)
2,539 inch
Nettovikt
61,3 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

系统规格

Produktfamilj
OMNIMATE Signal – serie LM
Ledaranslutningsteknik
Klämbygelanslutning
Montering på kretskortet
THT lödanslutning
Ledarutgångsriktning
90°
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Antal poler
36
Množství řady kolíků
3
Uppgraderbar av kunden
Ja
Antal rader
3
maximalt radmonterbara poler per rad
72
Lödstiftlängd (l)
3,5 mm
Dimensioner för lödstift
0,95 x 0,8 mm
Diameter bestyckningshål (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
1
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,5 Nm
Klämskruv
M 2,5
Avisoleringslängd
6 mm
L1 i mm
55,88 mm
L1 i tum
2,2 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,20 mΩ

Данные о материалах

Isoleringsmaterial
Wemid (PA)
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Ytbehandling
1-3 μm Ni
4-6 μm SN
Typ av förtenning
matt
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Conducteurs indiqués pour raccordement

Anslutningsområde, min.
0,2 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
16 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
14,2 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Dane znamionowe wg CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1815154
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
18 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
15 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

패키징

Förpackning
Box
VPE-längd
68 mm
VPE-bredd
86 mm
VPE-höjd
190 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Produktillustrationer

Överskrift för figur 05
Graph

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
