LM3RZF 5.08/21/135 3.5SN OR BX

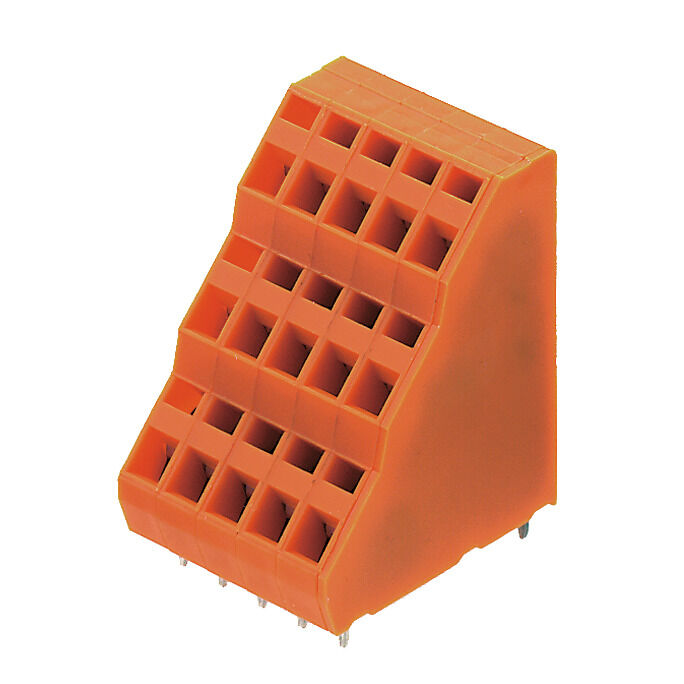

Obrázek výrobku
Podobné ilustraci
LM3RZF 5.08/21/135 3.5SN OR BX

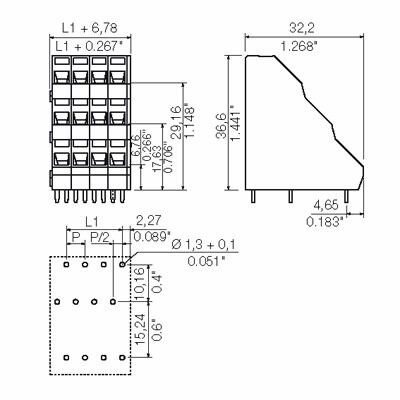

Dimensional drawing
LM3RZF 5.08/21/135 3.5SN OR BX

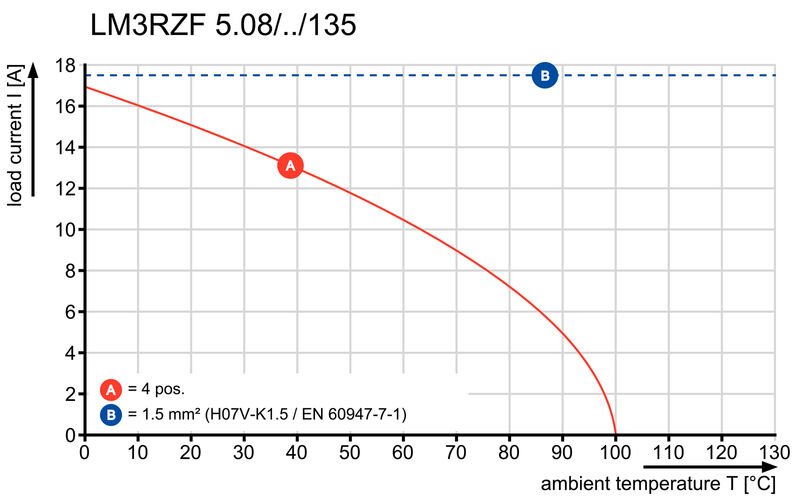

Graph

LM3RZF 5.08/21/135 3.5SN OR BX

Printed circuit board terminals, 5.08 mm, Number of poles: 21, 135°, Solder pin length (l): 3.5 mm, orange, Tension-clamp connection, Clamping range, max. : 2.5 mm², Box

ID výrobku 1758040000
Download datablad Engineeringondersteuning Productdownloads
Příbuzné výrobky 12
Homologaciones General ordering data Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Rated data acc. to IEC Datos nominales según CSA Dane znamionowe wg UL 1059 Embalaje Important note Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

General ordering data

Ausfuehrung
Printed circuit board terminals, 5.08 mm, Number of poles: 21, 135°, Solder pin length (l): 3.5 mm, orange, Tension-clamp connection, Clamping range, max. : 2.5 mm², Box
Best.-Nr.
1758040000
Art
LM3RZF 5.08/21/135 3.5SN OR BX
GTIN (EAN)
4032248102877
VPE
20 items
Product data
IEC: 630 V / 15 A / 0.2 - 2.5 mm²
UL: 300 V / 10 A / AWG 24 - AWG 14
Packaging
Box

Dimensiones y pesos

Tiefe
32,2 mm
Tiefe (inch)
1,268 inch
Höhe
40,1 mm
Hauteur (pouces)
1,579 inch
Hauteur version la plus basse
36,6 mm
Breite
36,26 mm
Szélesség (coll)
1,428 inch
Nettogewicht
34,95 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parámetros del sistema

Produktfamilie
OMNIMATE Signal - Serie LMZF
Leiteranschlusstechnik
Raccordement à ressort
Montage auf der Leiterplatte
THT-forrasztott csatlakozás
Leiterabgangsrichtung
135°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Number of poles
21
Polreihenzahl
3
Kundenseitig anreihbar
No
Number of rows
3
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0,7 x 1,0 мм
Bestückungsloch-Durchmesser (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264-A
Délka odizolování
7,5 mm
L1 v mm
30,48 mm
L1 v palcích
1,2 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20
Objemový odpor
2,10 mΩ

Datos del material

Isolierstoff
PA
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-legering
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Conductores aptos para conexión

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0372700000
Hinweistext
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
15 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
13 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Dane znamionowe wg UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14

Embalaje

Verpackung
Caja
VPE Länge
211 mm
VPE Breite
105 mm
VPE Höhe
40 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
