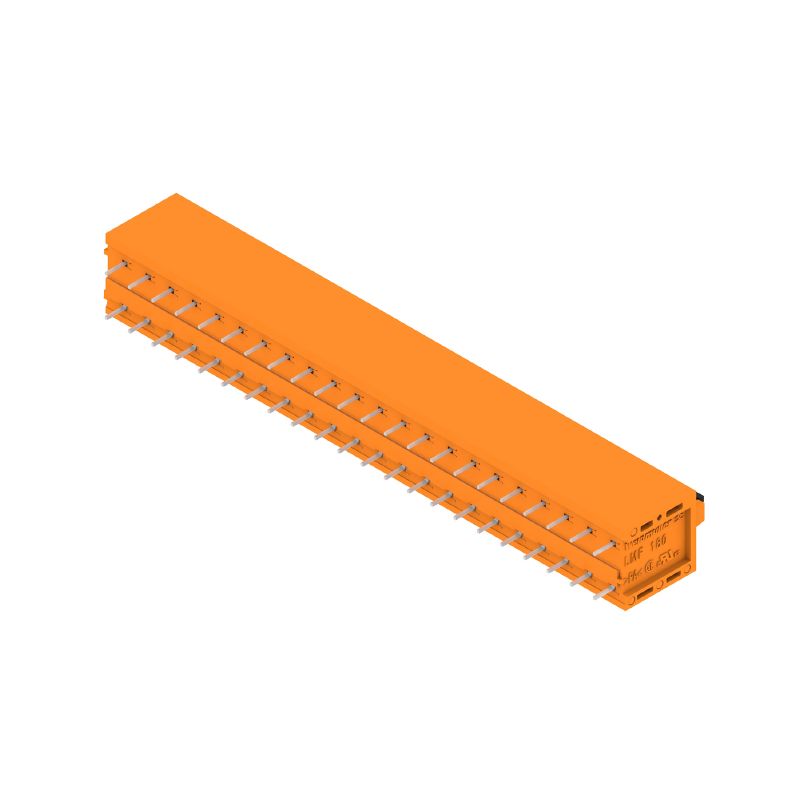

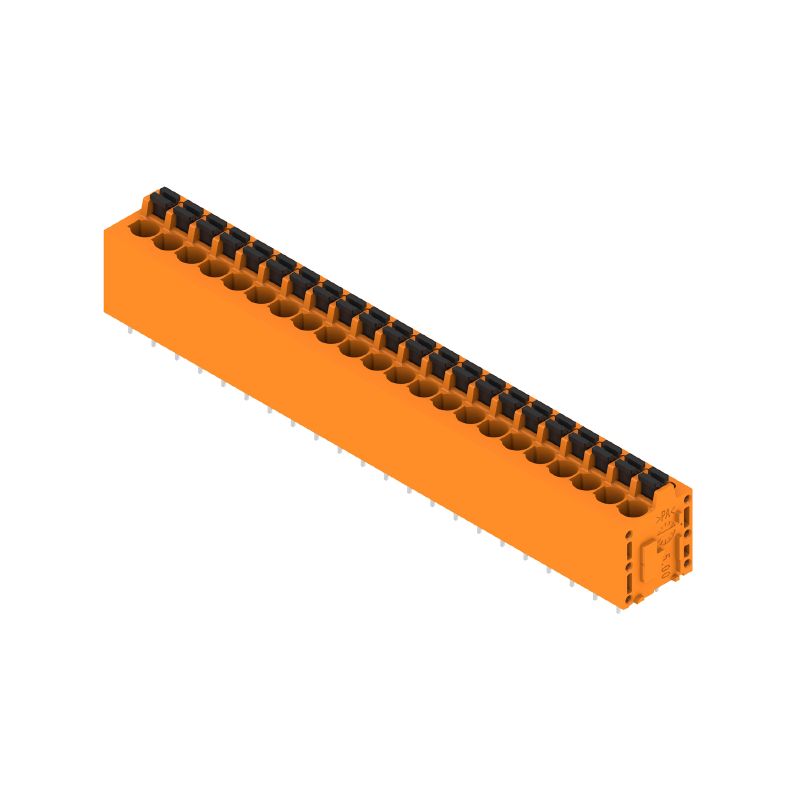

Printed circuit board terminals, 5.00 mm, Number of poles: 22, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box

Cikkszám 1330400000
Adatlap letöltése Mühendislik desteği Ürün İndirmleri
Tartozékok 1 Kapcsolódó termékek 23
Approvals General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Type tests Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

General ordering data

Version
Printed circuit board terminals, 5.00 mm, Number of poles: 22, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box
Order No.
1330400000
Type
LMF 5.00/22/180 3.5SN OR BX
GTIN (EAN)
4050118134391
Qty.
10 items
Product data
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Dimensions and weights

Depth
14.8 mm
Depth (inches)
0.583 inch
Height
22.7 mm
Height (inches)
0.894 inch
Height of lowest version
19.2 mm
Width
112.7 mm
Width (inches)
4.437 inch
Nettó tömeg
32.59 g

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Серия изделия
OMNIMATE Signal - series LMF
Метод проводного соединения
PUSH IN with push button
Монтаж на печатной плате
THT solder connection
Conductor outlet direction
180°
Delning i mm (P)
5 mm
Delning i tum (P)
0.197 "
Antal poler
22
Érintkezősorok száma
1
Fitted by customer
No
Number of rows
1
Максимальное количество полюсов на ряд
24
Długość kołka lutowniczego (l)
3.5 mm
Solder pin dimensions
d = 0.8 mm
Solder eyelet hole diameter (D)
1.1 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Csavarhúzó éle
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Csupaszolási hossz
10 mm
L1, mm
105 mm
L1, inch
4.134 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
IP20

Material data

Szigetelőanyag
Wemid (PA)
Szín
orange
A működési elemek színe
black
Színskála (hasonló)
RAL 2000
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Aleación de Cu
Érintkező felület
estañado
Bevonat
4-6 μm SN
Ónozás típusa
mate
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Conductors suitable for connection

Rögzítési tartomány, névleges csatlakozás, min.
0.12 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2.5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 24
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0.5 mm²
Tömör, max. H05(07) V-U
2.5 mm²
Flexibilis, min. H05(07) V-K
0.25 mm²
Flexibilis, max. H05(07) V-K
2.5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0.25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2.5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0.25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2.5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Section pour le raccordement du conducteur:
    • Typ:
      fintrådig
    • nominell:
      0.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
Hivatkozási szöveg
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
24 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
24 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Rated data acc. to CSA

Instytut (CSA)
CSA
인증 번호(CSA)
20039-1815154
Номинальное напряжение (группа использования B/CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
인증 번호(cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Packing

Packaging
Box
VPE length
338 mm
VPE width
130 mm
VPE height
27 mm

Type tests

Test: Durability of markings
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Pull-out test
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

Important note

IPC megfelelőség
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • The test point can only be used as potential-pickup point.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
