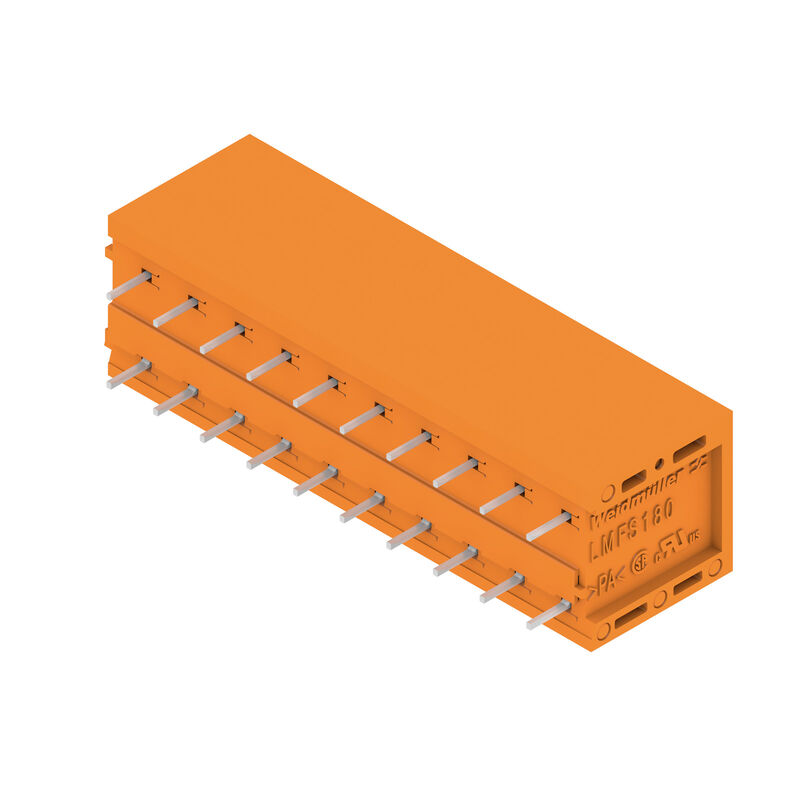

Bornes para circuito impreso, 5.00 mm, Número de polos: 10, 180°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, PUSH IN, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1330530000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 11
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Bornes para circuito impreso, 5.00 mm, Número de polos: 10, 180°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, PUSH IN, Sección de embornado, máx. : 2.5 mm², Caja
Código
1330530000
Tipo
LMFS 5.00/10/180 3.5SN OR BX
GTIN (EAN)
4050118135763
Cantidad
30  Pieza
Valores característicos del producto
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Profundidad
14,8  mm
Profundidad (pulgadas)
0,583  inch
Altura
18,7  mm
Altura (pulgadas)
0,736  inch
Altura construcción baja
15,2  mm
Anchura
52,7  mm
Anchura (pulgadas)
2,075  inch
Peso neto
14,52  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie LMF
Técnica de conexión de conductores
PUSH IN
Montaje sobre placas c.i.
Conexión por soldadura THT
Dirección de salida de conductor
180°
Paso en mm (P)
5  mm
Paso en pulgadas (P)
0,197  "
Número de polos
10
Número de filas de polos
1
disponible por parte del cliente
No
Número de series
1
Nº máximo de polos alineables por fila
24
Longitud del terminal de soldadura (l)
3,5  mm
Dimensiones del pin de soldadura
d = 0,8 mm
0,6 x 0,8 mm
Diámetro de la perforación (D)
1,1  mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Punta de destornillador
0,6 x 3,5
Punta de destornillador normativa
DIN 5264
Longitud de desaislado
10  mm
L1 en mm
45  mm
L1 en pulgadas
1,772  "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

Datos del material

Materiales aislantes
Wemid (PA)
Color
naranja
Carta de colores (similar)
RAL 2000
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Revestimiento
4-6 μm SN
Tipo de estañado
mate
Estructura de capas de la conexión por soldadura
4...8 µm Sn mate
Temperatura de almacenamiento, min.
-40  °C
Temperatura de almacenamiento, max.
70  °C
Temperatura de servicio, min.
-50  °C
Temperatura de servicio, max.
120  °C
Gama de temperatura, montaje, min.
-25  °C
Gama de temperatura, montaje, max.
120  °C

Conductores aptos para conexión

Sección de embornado, mín.
0,2  mm²
Sección de embornado, máx.
2,5  mm²
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0,5  mm²
Rígido, máx. H05(07) V-U
2,5  mm²
Flexible, mín. H05(07) V-K
0,25  mm²
Flexible, máx. H05(07) V-K
2,5  mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25  mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5  mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25  mm²
con terminal tubular según DIN 46 228/1, máx.
2,5  mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025870000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004050000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025860000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0542500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9019100000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0282800000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0186500000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0635100000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004080000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
IEC 60947-7-4
Corriente nominal, número de polos mín. (Tu=20 °C)
24  A
Corriente nominal, número de polos máx. (Tu=20 °C)
24  A
Corriente nominal, número de polos mín. (Tu=40 °C)
24  A
Corriente nominal, número de polos máx. (Tu=40 °C)
24  A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400  V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320  V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250  V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4  kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4  kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4  kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
300  V
Tensión nominal (Use group D / CSA)
300  V
Intensidad nominal (Use Group B / CSA)
20  A
Intensidad nominal (Use Group D / CSA)
10  A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300  V
Tensión nominal (Use Group D / UL 1059)
300  V
Intensidad nominal (Use Group B / UL 1059)
20  A
Intensidad nominal (Use Group D / UL 1059)
10  A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
349  mm
Anchura VPE
143  mm
Altura de VPE
34  mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 60512-1-1 / 01.03
  • Prueba:
    marca de origen, identificación de tipo, paso, marcaje de homologación UL, durabilidad
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • La toma de prueba solo puede utilizarse como punto de recepción potencial.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
