LMFS 7.50/06/180 3.5SN OR BX
LMFS 7.50/06/180 3.5SN OR BX

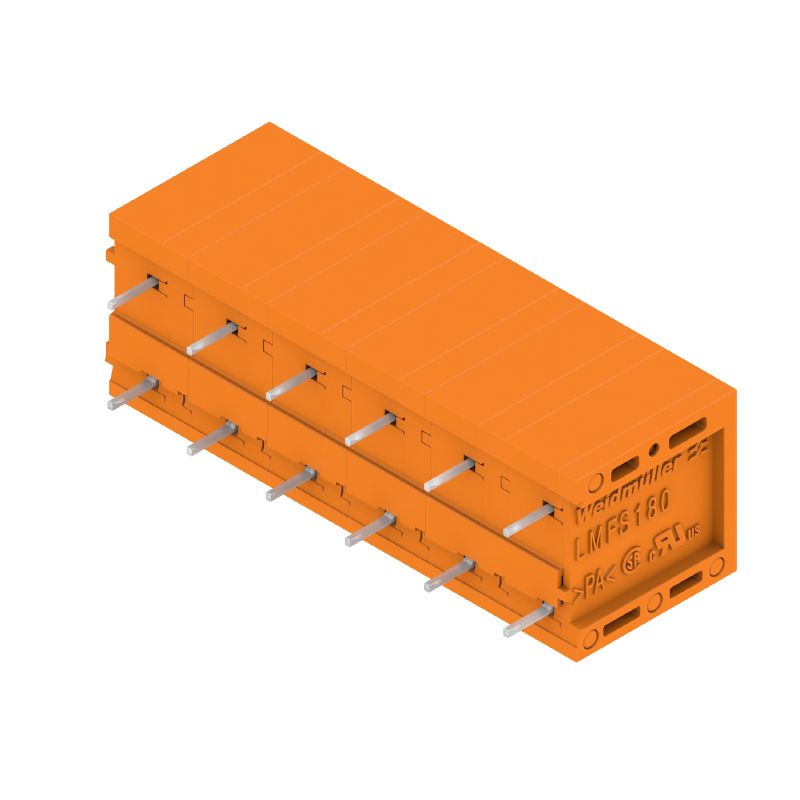

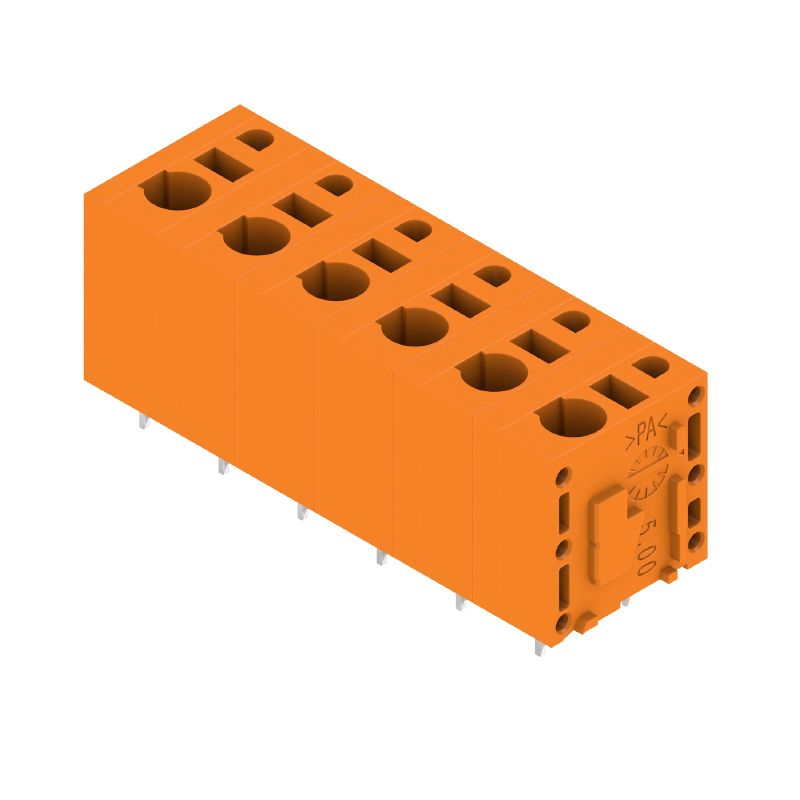

Illustration du produit
LMFS 7.50/06/180 3.5SN OR BX
Dimensional drawing
LMFS 7.50/06/180 3.5SN OR BX
Courbe de dérating
LMFS 7.50/06/180 3.5SN OR BX
Courbe de dérating
LMFS 7.50/06/180 3.5SN OR BX
Avantages produit
High reliability of the current capacity
LMFS 7.50/06/180 3.5SN OR BX
Avantages produit
Direct conductor entry
Cross section up to 2.5 mm²
LMFS 7.50/06/180 3.5SN OR BX
Avantages produit
Maintenance through test point

LMFS 7.50/06/180 3.5SN OR BX

Bloc de jonction pour circuit imprimé, 7.50 mm, Nombre de pôles: 6, 180°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, PUSH IN, Plage de serrage, max. : 2.5 mm², Boîte

Référence produit 2774800000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 7.50 mm, Nombre de pôles: 6, 180°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, PUSH IN, Plage de serrage, max. : 2.5 mm², Boîte
Référence
2774800000
Type
LMFS 7.50/06/180 3.5SN OR BX
GTIN (EAN)
4064675039501
Qté.
30 Pièce
Indices de produit
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Emballage
Boîte

Dimensions et poids

Profondeur
14,8 mm
奥行き（インチ）
0,583 inch
Hauteur
18,7 mm
Hauteur (pouces)
0,736 inch
Hauteur version la plus basse
15,2 mm
Largeur
45,2 mm
Largeur (pouces)
1,78 inch
Poids net
9,966 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres du système

Famille de produits
OMNIMATE Signal - série LMF
Technique de raccordement de conducteurs
PUSH IN
Montage sur le circuit imprimé
Raccordement soudé THT
Orientation de la sortie du conducteur
180°
Pas en mm (P)
7,5 mm
Pas en pouces (P)
0,295 "
Nombre de pôles
6
Érintkezősorok száma
1
Nombre de séries
1
Longueur du picot à souder (l)
3,5 mm
Dimensions du picot à souder
0,6 x 0,8 mm
Diamètre du trou d'implantation (D)
1,1 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Nombre de picots par pôle
2
Screwdriver blade
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Longueur de dénudage
10 mm
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20

Données des matériaux

Izolační materiál
Wemid (PA)
Barevný
Orange
Colore elementi di azionamento
noir
Tableau des couleurs (similaire)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Matériau des contacts
Alliage de cuivre
Povrch kontaktu
étamé
Revestimiento
SN 4-6 μm
Tipo de estañado
mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,12 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,25 mm²
Pružné, max. H05(07) V-K
2,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Reference text
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
IEC 60947-7-4
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
20 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
23 A
Rated current, max. number of poles (Tu=40°C)
18 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
600 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
500 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 120 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 12

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 12

Emballage

Emballage
Boîte
Longueur VPE
338 mm
Largeur VPE
130 mm
Hauteur VPE
27 mm

Contrôles de type

Test : durabilité des marquages
  • Norme:
    CEI 61984 section 6.2 et 7.3.2 / 10.11
  • Test:
    marque d'origine, identification du type, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Test : section à fixer
  • Norme:
    CEI 60947-7-4 sections 7.1.2 et 9.3.2 / 01.19
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 12/7
    • Type de conducteur et section du conducteur:
      AWG 24/11
  • Évaluation:
    réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/11
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/7
Test de décrochage
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/11
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    ≥ 60 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/7

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
