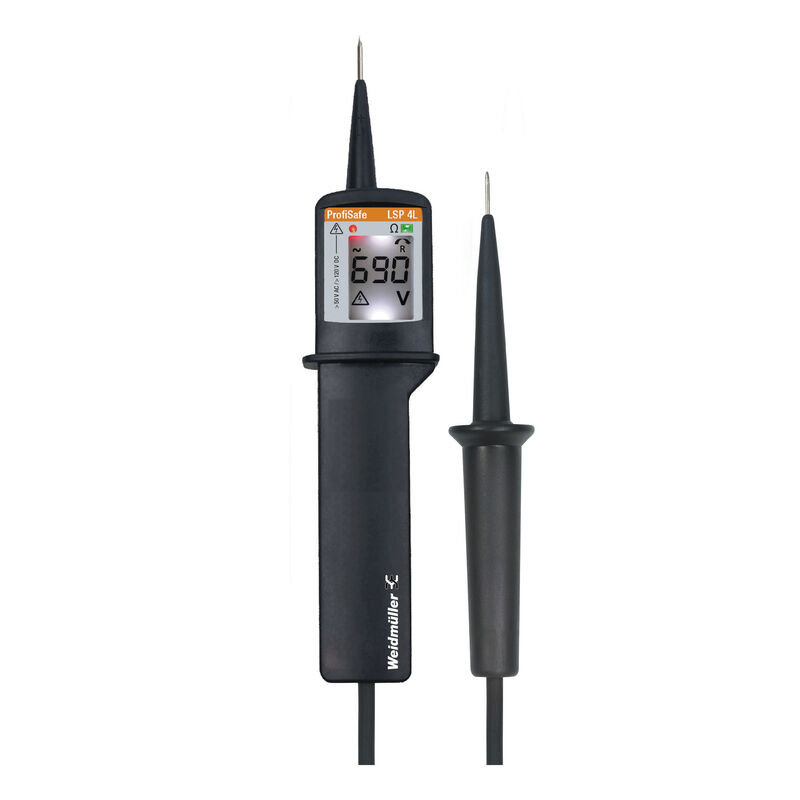

LSP 4L

LSP 4L

Testovací nástroje, 2pólová zkoušečka napětí, typ 1153

ID výrobku 9205050000
Stáhnout datový list Výrobky ke stažení
Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje Měřicí a testovací zařízení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Testovací nástroje, 2pólová zkoušečka napětí, typ 1153
Číslo objednávky
9205050000
Typ
LSP 4L
GTIN (EAN)
4032248697311
Množství
1  ks
Stav objednávky
Přerušeno
K dispozici do
21.02.2024

Rozměry a hmotnosti

Hloubka
48  mm
Hloubka (v palcích)
1,89  inch
Výška
37  mm
Výška (v palcích)
1,457  inch
Šířka
231  mm
Šířka (v palcích)
9,094  inch
Čistá hmotnost
173,5  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1

Technické údaje

Popis výrobku
Dvoupólový tester napětí a propojení s napětím až 690 V

Měřicí a testovací zařízení

Displej
digitální
Frekvenční rozsah, max.
500  Hz
Frekvenční rozsah, min.
0  Hz
Jmenovité napětí, max.
690 V AC/DC
Jmenovité napětí, min.
12 V AC/DC
Kategorie rozsahu měření
CAT IV – 600V/ CAT III – 690VCAT IV – 600V/ CAT III – 690V
Provozní teplota, max.
45  °C
Provozní teplota, min.
-15  °C
Rozsah měření AC napětí
12-690 V
Rozsah měření DC napětí
690 V
Stupeň krytí
IP65
Testováno a schváleno dle
EN/IEC 61243-3 :2010-10 (VDE 0682 Part 401)
Zkouška propojení
Ano
Špičkový napěťový odpor
8  kV

Klasifikace

ETIM 6.0
EC000494
ETIM 7.0
EC000494
ETIM 8.0
EC000494
ETIM 9.0
EC000494
ETIM 10.0
EC000494
ECLASS 9.0
27-20-03-08
ECLASS 9.1
27-20-03-08
ECLASS 10.0
27-20-03-08
ECLASS 11.0
27-20-03-08
ECLASS 12.0
27-20-03-08
ECLASS 13.0
27-20-03-08
ECLASS 14.0
27-20-03-08
ECLASS 15.0
27-20-03-08
