Vlastnosti

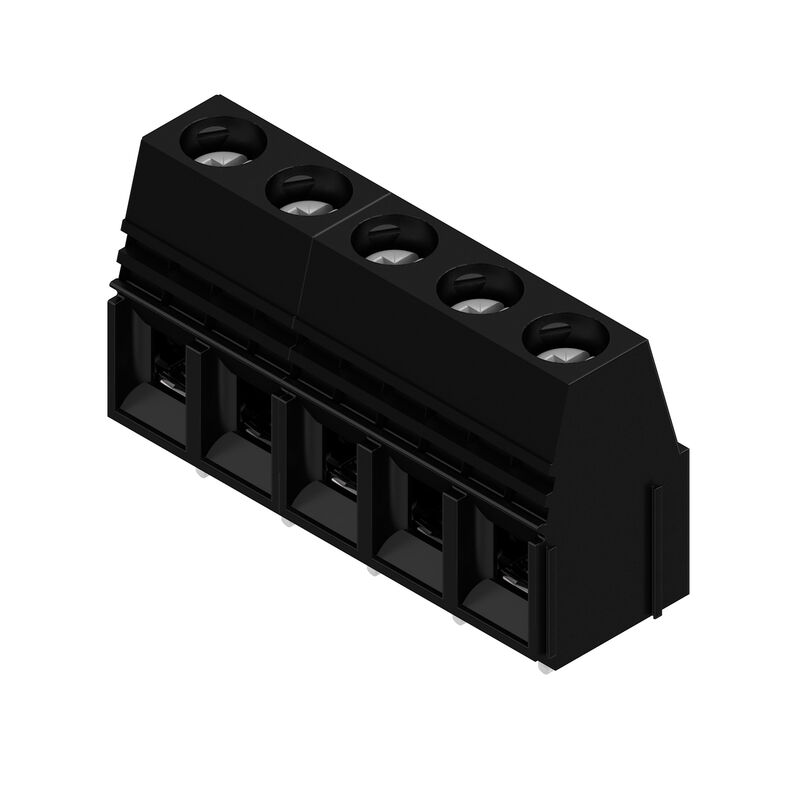

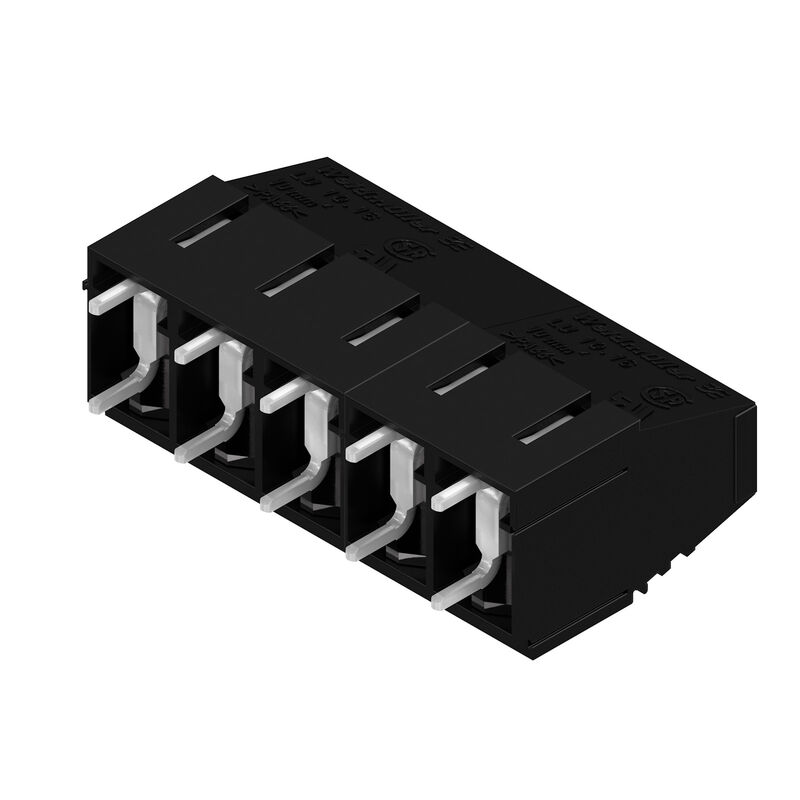

| Verze | Svorka PCB, 10.16 mm, Počet pólů: 5, 90°, Pájecí kolík, délka (l): 4.5 mm, pocínované, černá, Připojení s upínacím třmenem, Upínací rozsah, max. : 16 mm², Box |
| Objednací číslo | 1226230000 |
| Typ | LU 10.16/05/90 4.5SN BK BX |
| EAN | 4050118010732 |
| Množství | 20 ks |
| Údaje výrobku |
IEC: 1000 V / 76 A / 0.5 - 16 mm² UL: 300 V / 65 A / AWG 26 - AWG 6 |
| Balení | Box |

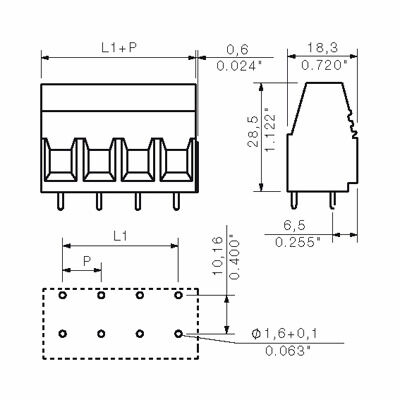

| Hloubka | 18,3 mm |
| Hloubka (v palcích) | 0,72 inch |
| Výška | 33 mm |
| Výška (v palcích) | 1,299 inch |
| Nejvyšší nebo nejnižší verze | 28,5 mm |
| Šířka | 50,8 mm |
| Šířka (v palcích) | 2 inch |
| Čistá hmotnost | 47,35 g |
| Skupina produktů | OMNIMATE Power - řada LU |
| Metoda připojení vodiče | Připojení s upínacím třmenem |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Směr výstupu vodiče | 90° |
| Rozteč v mm (P) | 10,16 mm |
| Rozteč v palcích (P) | 0,4 " |
| Počet pólů | 5 |
| Množství řady kolíků | 1 |
| Vybavuje zákazník | Ano |
| Počet řad | 1 |
| Max. sousedních kolíků na řadu | 10 |
| Pájecí kolík, délka (l) | 4,5 mm |
| Rozměry pájecích pinů | 1,2 x 1,2 mm |
| Rozměry pájecích pinů = d tolerance | 0 / -0,15 mm |
| Průměr otvoru pájecího očka (D) | 1,6 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Počet pájených kolíků na pól | 2 |
| Hrot šroubováku | 1,0 x 5,5 |
| Standard hrotu šroubováku | DIN 5264 |
| Utahovací moment, min. | 1,2 Nm |
| Utahovací moment, max. | 2,2 Nm |
| Svěrný šroub | M 4 |
| Délka odizolování | 12 mm |
| L1 v mm | 40,64 mm |
| L1 v palcích | 1,6 " |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Stupeň krytí | IP20 |
| Objemový odpor | 0,50 mΩ |
| Izolační materiál | Wemid (PA) |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | I |
| Komparativní index sledování (CTI) | ≥ 600 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 1.5...3 µm Ni / 4...6 µm Sn matný povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 16 mm² |
| Průřez propojení AWG, min. | AWG 22 |
| Průřez propojení AWG, max. | AWG 8 |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pevné, max. H05(07) V-U | 16 mm² |
| Stočené, min. H07V-R | 6 mm² |
| Stočené, max. H07V-R | 16 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Pružné, max. H05(07) V-K | 16 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 2,5 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 10 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 2,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 10 mm² |
| Zasuňte měřič v souladu s EN 60999 a x b; ø | 5,4 mm x 5,1 mm; 5,3 mm |
| Upínatelný vodič |
|
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy |
IEC 60664-1
IEC 61984 |

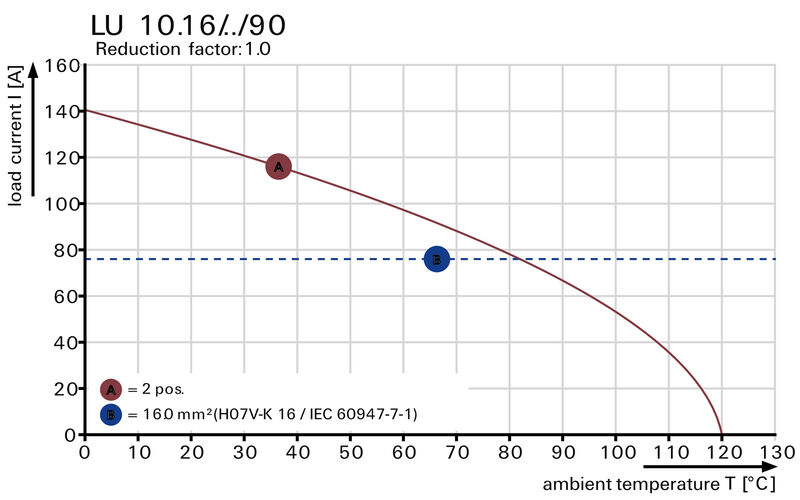

| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 76 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 72 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 76 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 62 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 690 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 690 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 6 kV |
| Krátkodobý odpor proti zkratovému proudu | 2 x 1 s se 700 A |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1198743 |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 150 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 65 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 65 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 10 A |
| Průřez vodiče AWG, min. | AWG 22 |
| Průřez vodiče AWG, max. | AWG 6 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (UR) | UR |
| Č. osvědčení (UR) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 150 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 65 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 65 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Průřez vodiče, AWG, min. | AWG 26 |
| Průřez vodiče, AWG, max. | AWG 6 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 228 mm |
| Šířka VPE | 112 mm |
| Výška VPE | 45 mm |
| Test: Trvanlivost značení |
|
| Test: průřez připojitelný svorkami |
|
| Test poškození a náhodného uvolnění vodičů |
|
| Test vytažení |
|
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89576) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1226230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1226230000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1226230000&norm=0) |
| Oznámení o změně produktu |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| Uživatelská dokumentace | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78410) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
