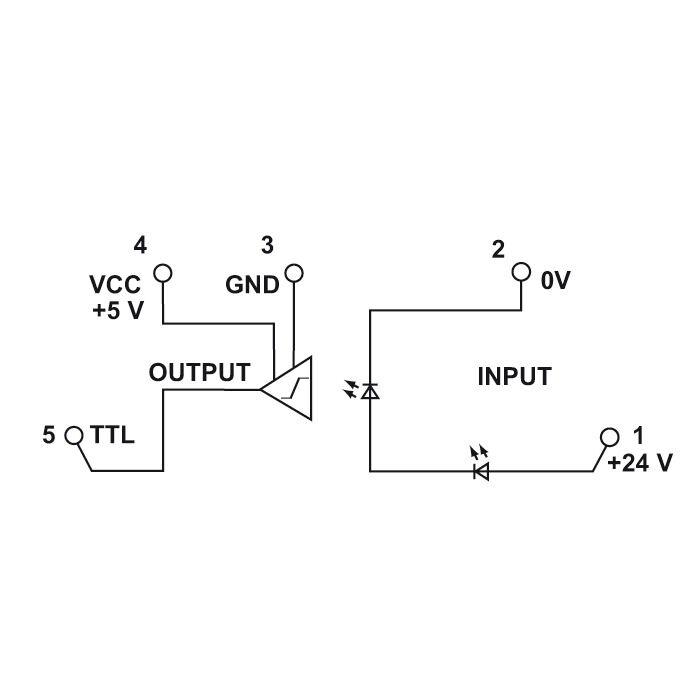

MCZ O 24VDC

MCZ řada, Polovodičové relé, Jmenovité řídicí napětí: 24 V DC ±16 % , Rated switching voltage: 5 V TTL, Trvalý proud: 8 mA, výstupní větvení = 20 LS-TTL, Připojení s kotevní svorkou

ID výrobku 8324610000

Všeobecné objednací údaje

Verze	MCZ řada, Polovodičové relé, Jmenovité řídicí napětí: 24 V DC ±16 % , Rated switching voltage: 5 V TTL, Trvalý proud: 8 mA, výstupní větvení = 20 LS-TTL, Připojení s kotevní svorkou
Číslo objednávky	8324610000
Typ	MCZ O 24VDC
GTIN (EAN)	4008190985431
Množství	10 ks

Rozměry a hmotnosti

Hloubka	63,2 mm
Hloubka (v palcích)	2,488 inch
Výška	91 mm
Výška (v palcích)	3,583 inch
Šířka	6,1 mm
Šířka (v palcích)	0,24 inch
Čistá hmotnost	23,9 g

Teploty

Skladovací teplota	-40 °C...60 °C
Provozní teplota	-25 °C...40 °C
Vlhkost	Rel. vlhkost 40 °C / 93 %, bez kondenzace

Pravděpodobnost selhání

MTTF

3 036 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	35d83707-6a3b-45b5-b9f8-6ba8184c863e

Jmenovité údaje UL

Č. osvědčení (cURus)

E141197

Řídící strana

Jmenovité řídicí napětí	24 V DC ±16 %
Jmenovitý řídicí proud	5 mA DC (±20 %)
Jmenovité výkonové údaje	112 mW
Ukazatel stavu	Zelená LED
Ochranný obvod	Ochrana před záměnou polarity
Vstupní frekvence	100 kHz

Strana zátěže

Rated switching voltage	5 V TTL
Trvalý proud	0.008 A @ Fan out = 20 LS-TTL
Odložení zapnutí	1 µs (při 20 V DC)
Odložení vypnutí	2.5 µs (at 28 V DC)
Odolnost proti zkratu	Ne
Ochranný obvod, strana zátěže	Dioda
Typ kontaktu	1 Spínací kontakt (TTL)
max. spínací výkon (DC ovládací napětí)	100 kHz
Jmenovité pomocné napětí	5 V DC ±5 %

Obecné údaje

Lišta	TS 35
Testovací tlačítko k dispozici	No
Barevný	Béžová
Komponent s klasifikací hořlavosti UL 94	Komponent: Kryt Klasifikace hořlavosti UL 94: V-0

Koordinace izolace

Jmenovité napětí	300 V
Závažnost znečištění	2
Kategorie rázového napětí	III
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže	≥ 5,5 mm
Dielektrická pevnost, kontrolní strana - strana zátěže	1 kV_eff / 1 s
Dielektrická pevnost k montážní liště	4 kV_eff / 1 min.
Impulse withstand voltage	6 kV (1,2/50 µs)
Stupeň krytí	IP20

Další detaily o certifikacích / normách

Č. osvědčení (CSA)	154685-1198742
Č. osvědčení (cURus)	E141197

Data připojení

Metoda připojení vodiče	Připojení s kotevní svorkou
Délka odizolování, jmenovité připojení	8 mm
Rozsah sevření, jmenovité připojení	1,5 mm²
Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	1,5 mm²
Průřez propojení AWG, min.	AWG 26
Průřez propojení AWG, max.	AWG 16
Průřez vodiče, pevný, min.	0,5 mm²
Průřez vodiče, pevný, max.	1,5 mm²
Průřez vodiče, pevným, min. (AWG)	AWG 26
Průřez vodiče, pevným, max. (AWG)	AWG 16
Průřez připojení vodičů, jemně stáčené, min.	0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	1,5 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)	AWG 26
Průřez připojení vodičů, jemně stáčené, max. (AWG)	AWG 16
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.	0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.	1,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.	0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.	1,5 mm²
Velikost nože	0,6 x 3,5 mm

Důležitá poznámka

Informace o produktu

The cable lengths must not exceed 30 m.

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	EU Konformitätserklärung / EU Declaration of Conformity
Technické údaje	CAD data -- STEP
Eplan Data Portal	Eplan data
CADENAS eCATALOG	CAX data
Uživatelská dokumentace	[Device description -- Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35714)
Katalogy	Catalogues in PDF-format

Klasifikace

ETIM 6.0	EC001504
ETIM 7.0	EC001504
ETIM 8.0	EC001504
ETIM 9.0	EC001504
ECLASS 9.0	27-37-16-04
ECLASS 9.1	27-37-16-04
ECLASS 10.0	27-37-16-04
ECLASS 11.0	27-37-16-04
ECLASS 12.0	27-37-16-04
ECLASS 13.0	27-37-16-04
ECLASS 14.0	27-37-16-04
