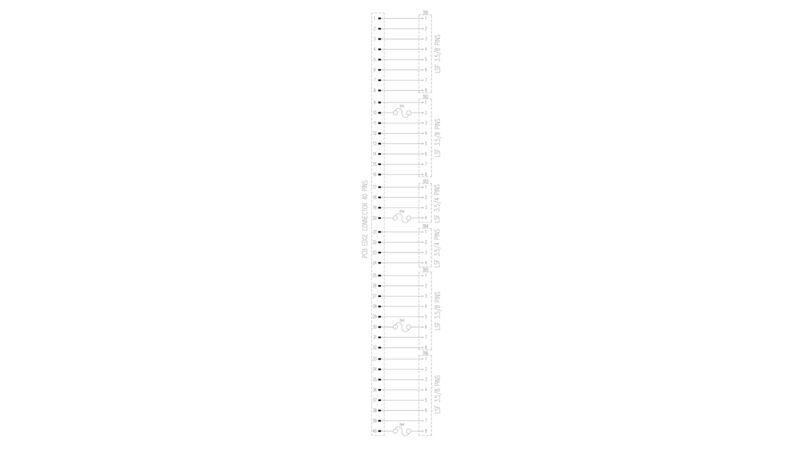

MIBRIDGE ADAPT MODQ, 40 POLE, 4 FUSES

MIBRIDGE ADAPT MODQ, 40 POLE, 4 FUSES

Art.-Nr. 8000168688
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 1
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Bemessungsdaten UL Anschluss Daten Anschluss Daten Bemessungsdaten Isolationskoordinaten (EN50178) Klassifikationen

Allgemeine Bestelldaten

Código
8000168688
Tipo
MIBRIDGE ADAPT MODQ, 40 POLE, 4 FUSES
GTIN (EAN)
4099987803465
VPE
ST

Abmessungen und Gewichte

Profundidad
90 mm
Tiefe (inch)
3,543 inch
Altura
249,6 mm
Höhe (inch)
9,827 inch
Anchura
40 mm
Breite (inch)
1,575 inch
Nettogewicht
1.000 g

Temperaturen

보관 온도
-20...70 °C
작동 온도
-20...50 °C

Bemessungsdaten UL

Operating temperature UL, min.
-20 °C
Provozní teplota UL, max.
50 °C
Storage temperature UL, max.
70 °C
Storage temperature UL, min.
-20 °C
Rated current Imax
40 A
Nennspannung UN
250 V

Anschluss Daten

Connection (field side)
Modicon Quantum 40-pole connector
폴 수(제어 측)
40 Pole

Anschluss Daten

Conexión a PLC
Neue SPS-Reihenklemme oder festverdrahtet
Connection (field side)
Modicon Quantum 40-pole connector
Pólusszám (mező oldal)
40 P

Bemessungsdaten

Tensione d'esercizio
250 V
Corrente max. per canale
3,5 A
Общий номинальный ток
40 A

Isolationskoordinaten (EN50178)

Bemessungsisolationsspannung
300 V
Категория перенапряжения
II
Verschmutzungsgrad
2
test napięcia impulsu
2,5 kV
Durchschlagsfestigkeitsprüfung AC
1,8 kV

Klassifikationen

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
