Vlastnosti
| Verze | Pás svorek s jedním a více póly, Šroubové připojení, Středně žlutá, 2.5 mm², 24 A, 400 V, Počet připojení: 6, Počet úrovní: 1, 5 VA, KrG |
| Číslo objednávky | 0273920000 |
| Typ | MK 3/3 |
| GTIN (EAN) | 4008190104894 |
| Množství | 50 ks |
| Hloubka | 16,1 mm |
| Hloubka (v palcích) | 0,634 inch |
| Výška | 15 mm |
| Výška (v palcích) | 0,591 inch |
| Šířka | 26,5 mm |
| Šířka (v palcích) | 1,043 inch |
| Čistá hmotnost | 9,81 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | KrG |
| Barevný | Středně žlutá |
| Klasifikace hořlavosti UL 94 | 5 VA |
| Verze | Pro montážní lišty |
| Nutná koncová deska | Ne |
| Počet úrovní | 1 |
| Lišta | Montážní deska |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Přímá montáž |
| Verze testovaná ve výbušném prostředí | Ne |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 5 mm |
| Měřidlo podle IEC 60947-1 | A2 |
| Počet připojení | 6 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 22 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 2,5 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 2,5 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,33 mm² |
| Utahovací moment, max. | 0,45 Nm |
| Utahovací moment, min. | 0,4 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 1 |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 22 AWG |
| Velikost napětí C (CSA) | 300 V |
| Velikost proudu C (CSA) | 25 A |
| Č. osvědčení (CSA) | 12400-149 |
| Rozměr k upevnění | 18,5 mm |
| Lišta | Montážní deska |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 3 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 22 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 400 V |
| Jmenovité DC napětí | 400 V |
| Jmenovitý proud | 24 A |
| Proud při maximu vodičů | 24 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 12 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 22 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 12 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 22 AWG |
| Velikost napětí B (UR) | 300 V |
| Velikost napětí D (UR) | 600 V |
| Velikost proudu B (UR) | 20 A |
| Velikost proudu D (UR) | 5 A |
| Č. osvědčení (UR) | E60693 |

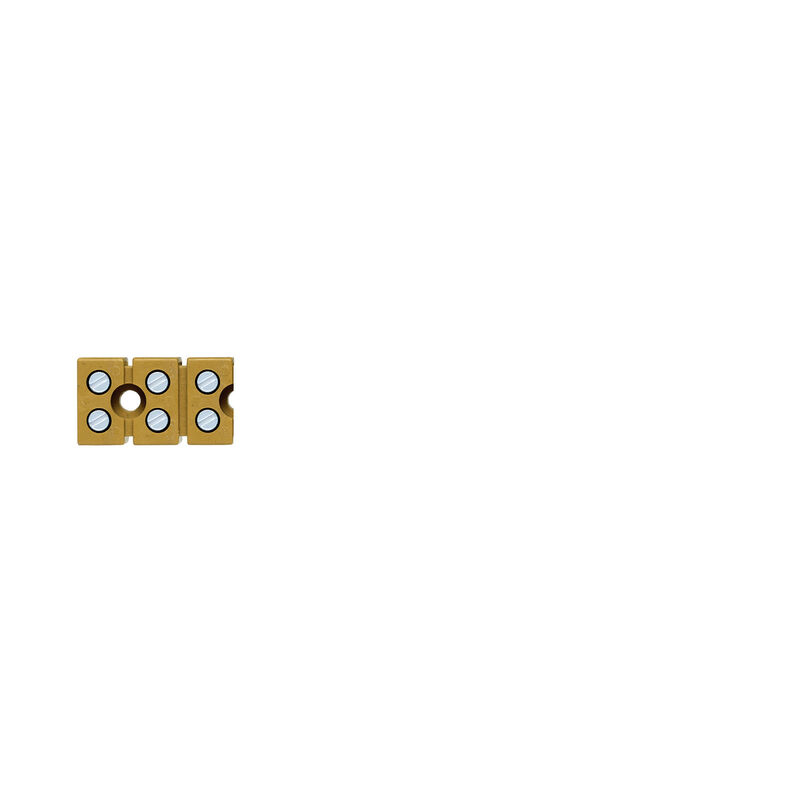

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36377)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224690) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0273920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0273920000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001284 |
| ETIM 7.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ETIM 9.0 | EC001284 |
| ECLASS 9.0 | 27-14-11-06 |
| ECLASS 9.1 | 27-14-11-06 |
| ECLASS 10.0 | 27-14-11-06 |
| ECLASS 11.0 | 27-14-11-06 |
| ECLASS 12.0 | 27-14-11-06 |
| ECLASS 13.0 | 27-14-11-06 |
| ECLASS 14.0 | 27-14-11-06 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
Příslušenství
-
ID výrobku:3833700000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, černá, 24 A, Počet pólů: 2, Rozteč v mm (P): 10.00, Izolované: Ano, Šířka: 14.5 mm
-
ID výrobku:3833800000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, černá, 24 A, Počet pólů: 4, Rozteč v mm (P): 10.00, Izolované: Ano, Šířka: 33.5 mm
