Vlastnosti
| Verze | Zásuvný konektor PCB plug in, zástrčka, Rozteč v mm (P): 42.50 mm, Počet pólů: 2, Box |
| Číslo objednávky | 2595540000 |

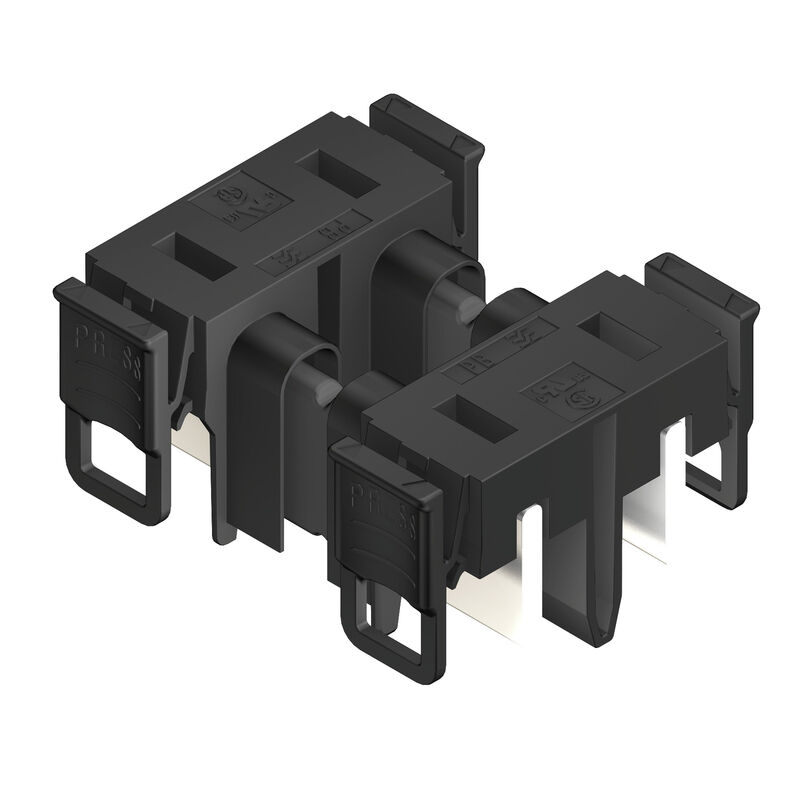

| Typ | PB-LINK 160 50/02RF AG BK BX |
| GTIN (EAN) | 4050118607581 |
| Množství | 20 ks |
| Údaje výrobku |
IEC: 1000 V / 160 A UL: 750 V / 160 A |
| Balení | Box |
| Čistá hmotnost | 54,2 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rozteč v mm (P) | 42,5 mm |
| Rozteč v palcích (P) | 1,67 " |
| Počet pólů | 2 |
| L1 v mm | 50 mm |
| L1 v palcích | 1,969 " |
| Počet řad | 1 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené |
| Stupeň krytí | IP20 |
| Objemový odpor | ≤5 mΩ |
| Cykly zapojování | 25 |
| Zásuvná síla / pól, max. | 90 N |
| Tažná síla / pól, max. | 50 N |
| Izolační materiál | PA GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | II |
| Komparativní index sledování (CTI) | ≥ 400 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | Ag (stříbro) |
| Struktura vrstev kontaktu konektoru | 4...6 µm Ag |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 125 °C |
| Teplotní rozsah, instalace, min. | -20 °C |
| Teplotní rozsah, instalace, max. | 65 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 160 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 160 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 140 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 140 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 800 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s s 1000 A |
| Povrchová vzdálenost, min. | 11,2 mm |
| Vzdušná vzdálenost, min. | 10,6 mm |
| Rated voltage | 750 V |
| Rated current | 160 A |
| Luftstrecke, min | 10,1 mm |
| Balení | Box |
| Délka VPE | 260 mm |
| Šířka VPE | 160 mm |
| Výška VPE | 77 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101431) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2595540000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E196651 |
