PVHYM-M-XXXX6W+11
PVHYM-M-XXXX6W+11
PVHYM-M-XXXX6W+11

PVHYM-M-XXXX6W+11

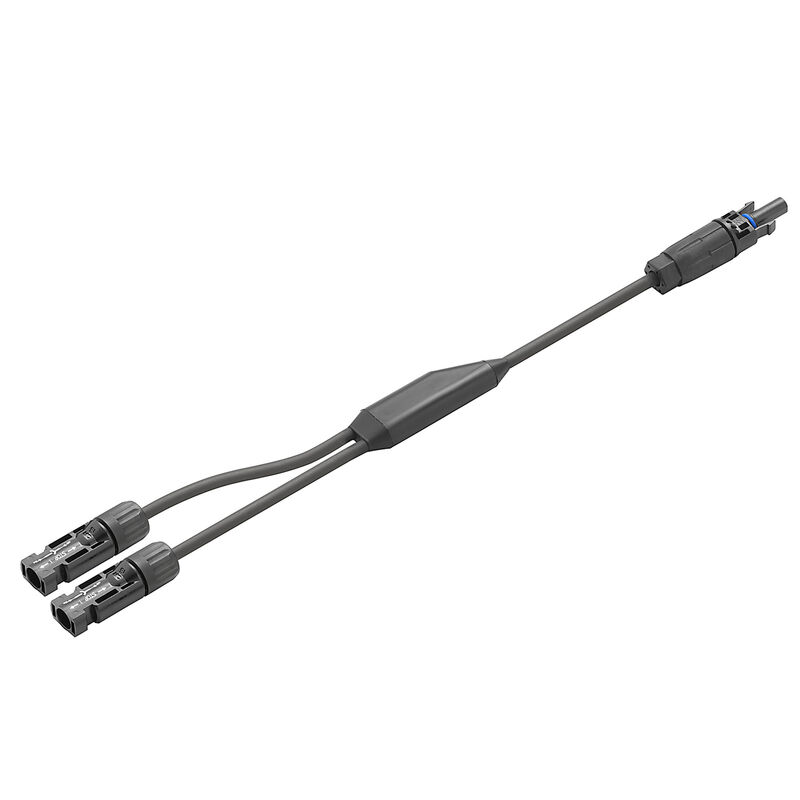

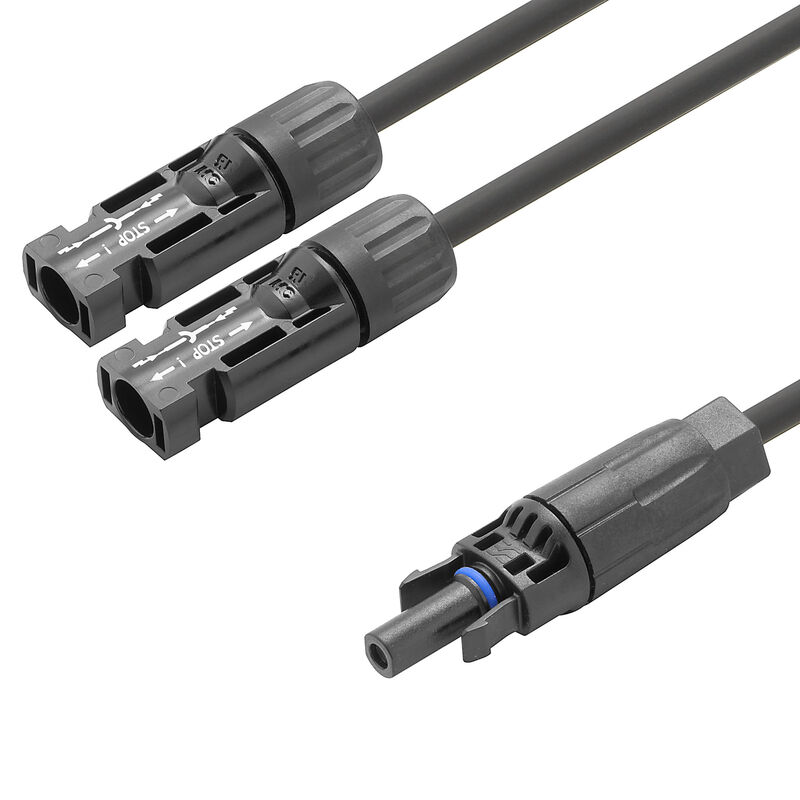

Fotovoltaika, Kabel s konektorem Y, 1x WM4 C Female, 2x MC4 Male, 6mm², 1100 V

ID výrobku 2877850000
Stáhnout datový list Dokumenty ke stažení
Je příslušenstvím 56 Příbuzné výrobky 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Spojování kabelů PV Elektrická charakteristika Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Fotovoltaika, Kabel s konektorem Y, 1x WM4 C Female, 2x MC4 Male, 6mm², 1100 V
Číslo objednávky
2877850000
Typ
PVHYM-M-XXXX6W+11
GTIN (EAN)
4064675666417
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
85,6 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Spojování kabelů PV

Verze s PV kabelem
  • Strana kabelu:
    vlevo
  • Číslo:
    1
  • Délka kabelu:
    160 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    35 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    konektoru
  • Verze konektoru:
    WM4 C
  • Typ zásuvného kontaktu:
    konektor samice
  • Strana kabelu:
    vpravo 1
  • Číslo:
    1
  • Délka kabelu:
    200 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    39 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    konektoru
  • Verze konektoru:
    MC 4
  • Typ zásuvného kontaktu:
    Konektor samec
  • Strana kabelu:
    vpravo 2
  • Číslo:
    2
  • Délka kabelu:
    200 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    39 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    konektoru
  • Verze konektoru:
    MC 4
  • Typ zásuvného kontaktu:
    Konektor samec
Jmenovité DC napětí
1 100 V
Průřez vodiče
6 mm²

Elektrická charakteristika

Jmenovité DC napětí
1 100 V

Klasifikace

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
