Stáhnout datový list Příbuzné výrobky

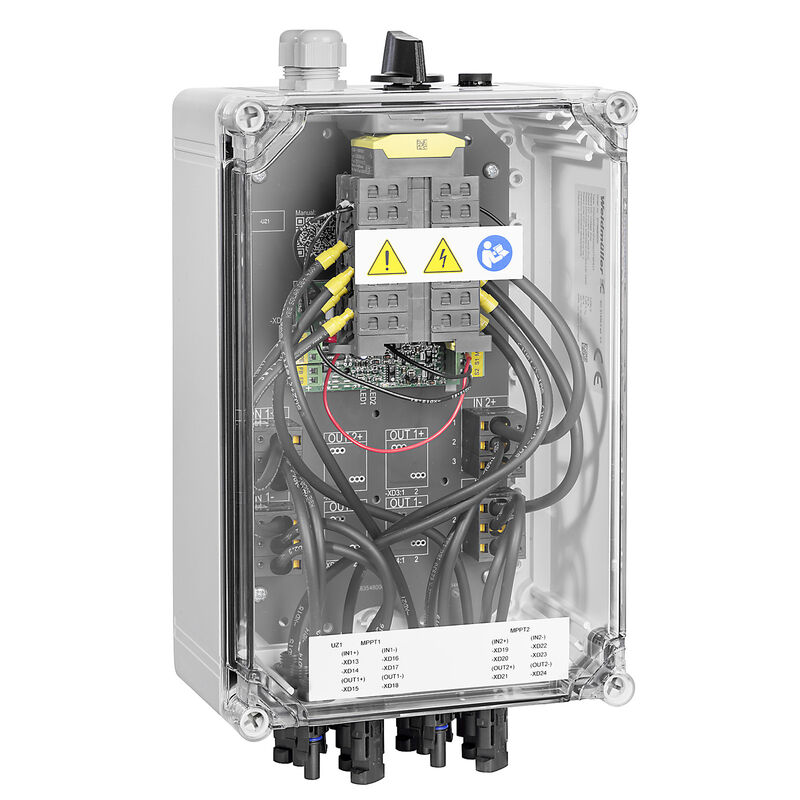

PVN DC 2I 1O 2MPP RD WM4 11

Fotovoltaika, Kombinovaná skříň, Požární tlačítko, 2 MPP, 2 vstupy / 1 výstup na MPP, Vzdálený odpojovač, WM4C, 1100 V

ID výrobku 2778880000

Vlastnosti

Všeobecné objednací údaje

Verze	Fotovoltaika, Kombinovaná skříň, Požární tlačítko, 2 MPP, 2 vstupy / 1 výstup na MPP, Vzdálený odpojovač, WM4C, 1100 V
Číslo objednávky	2778880000
Typ	PVN DC 2I 1O 2MPP RD WM4 11
GTIN (EAN)	4064675047636
Množství	1 ks

Rozměry a hmotnosti

Hloubka	132 mm
Hloubka (v palcích)	5,197 inch
Výška	370 mm
Výška (v palcích)	14,567 inch
Šířka	200 mm
Šířka (v palcích)	7,874 inch
Čistá hmotnost	2 534 g

Teploty

Okolní teplota	-20 °C...+50 °C
Vlhkost	5...95 %, bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Záruka

Časový interval

5 let

Elektrická charakteristika

Jmenovité DC napětí	1 100 V
Jmenovitý krátkodobý odpor proudu	Jmenovitý proud: 37,5 A
Proud na maximální výkonový bod, max.	30 A

Pouzdro

Izolační materiál	Polyester vyztužený skleněnými vlákny, polykarbonát
Odolnost proti nárazu	IK08 v souladu s IEC 62208 IK10 v souladu s IEC 62262
Připojení krytu	Prostřednictvím montážních podpěr
Stupeň krytí	II
Typ montáže	Montáž na stěnu 4 šrouby
Řetězec typu připojení	Zástrčka WM4C

Obecná data

Místo instalace	Chráněná venkovní oblast (>1 km od moře)
Stupeň krytí	IP65

Vstupy

DC vstup + a -	Připojení vodiče: Typ připojení: Zásuvný konektor WM4C Kompatibilní průřez kabelu: EN 50618:2015 Průřez vodiče, min.: 4 mm² Průřez vodiče, max.: 6 mm²
Max. počet DC vstupů	na bod maximálního výkonu 2 paralelně zapojené vstupy
Počet bodů maximálního výkonu (MPP)	2
Počet vstupů vedení	4
Počet řetězcových vstupů na MPP	≤ 2
Typ pojistky	Ani kazeta, ani držák pojistek
Počet vstupů	2

Výstupy

Max. počet DC výstupů	na bod maximálního výkonu 1 výstup
Výstup DC + a -	Připojení vodiče: Typ připojení: Zásuvný konektor WM4C Kompatibilní průřez kabelu: TÜV 2 Pfg1169/08.07 Průřez vodiče, min.: 4 mm² Průřez vodiče, max.: 6 mm²

Vzdálený odpojovač

Automatické opětovné zapnutí po poklesu napětí	Ano
Počet provozních cyklů	10000
Řídicí napětí	100 V AC - 250 V AC 50/60Hz
Pomocný kontakt vzdáleného odpojovače	Kabelový vstup: Počet kabelových vstupů: 1 Kabelové připojení: Typ připojení: Svorky se šroubovým připojením Flexibilní, max. H05(07) V-K: 1,5 mm² s vodičem a dutinkou, DIN 46228 pt 1, max.: 1,5 mm²
Kontakt řízení vzdáleného odpojovače	Kabelový vstup: Počet kabelových vstupů: 1 Kabelové připojení: Typ připojení: Svorky se šroubovým připojením Flexibilní, max. H05(07) V-K: 1,5 mm² s vodičem a dutinkou, DIN 46228 pt 1, max.: 1,5 mm²
Typ odpojení výkonového obvodu	Vypínání pod napětím nebo ruční ovládání spínače
Čas vypnutí	1,5 s
Proudová spotřeba spínače	Typ přepínače: Požární tlačítko Spotřeba proudu, poznámka: Špičkový proud vzniká pouze na krátkou dobu, když byly kondenzátory požárního spínače předtím zcela vybity. Špička spotřeby proudu: 300 mA Průběžná spotřeba proudu: 30 mA
Počet vypínacích cyklů při jmenovitém proudu	300
Provedení sepnutí odpojovače	Dálkový odpojovač uvnitř krytu
Kapacita spínacího odpojovače	IEC 60947-3 DC-PV1

Důležitá poznámka

Informace o produktu

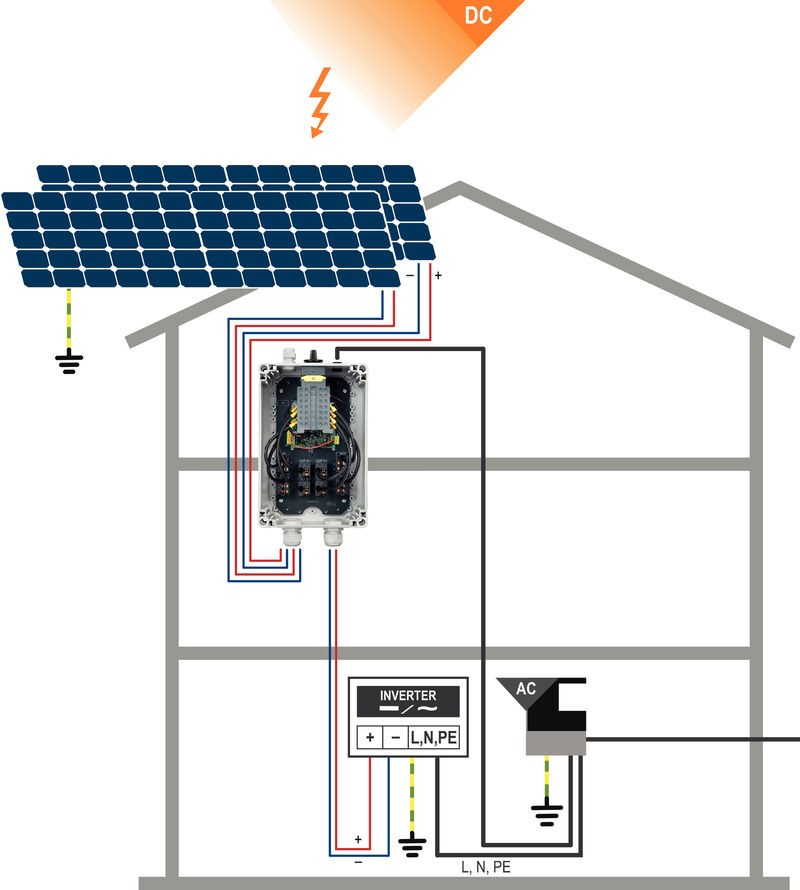

Zamýšlený účel use nepřerušitelného zdroje napájení: Tento nepřerušitelný zdroj napájení byl vyvinut speciálně jako bezpečnostní zařízení pro fotovoltaické panely se stejnosměrným proudem (DC). Vypínač DC se používá pro odpojení připojených řetězců zařízení v případě nouze. Takový případ nouze představuje například požár.

Běžný provoz: Nepřerušitelný zdroj napájení se automaticky vypne a přeruší připojení DC mezi solárními panely a měničem, pokud dojde k přerušení napájení AC nepřerušitelného zdroje na dobu delší než 5 sekund. Nepřerušitelný zdroj napájení se automaticky zapne, obnoví připojení DC mezi solárními panely a měničem, jakmile se napájení AC nepřerušitelného zdroje obnoví na dobu delší než 5 sekund.

Zvláštní provoz: Pokud teplota uvnitř nepřerušitelného zdroje napájení překročí 100 °C, nepřerušitelný zdroj napájení se automaticky přepne do stavu OFF za účelem ochrany vnitřních komponent a zajištění bezpečného stavu. Pokud jste instalaci zkontrolovali a nepřerušitelný zdroj napájení není ohrožen, lze nepřerušitelný zdroj napájení znovu zapnout odpojením a opětovným zapojením přívodu napájení AC nepřerušitelného zdroje. Nepřerušitelný zdroj napájení se rovněž vypne v případě, že došlo k vnitřní chybě. Pokud k tomu dojde, pokuste se nepřerušitelný zdroj napájení restartovat odpojením a opětovným zapojením přívodu napájení AC nepřerušitelného zdroje.

Nouzový přepínač není součástí dodávky.Číslo SCIP bylo přiděleno kvůli obsahu olova vyššímu než 0,1 % čisté hmotnosti.

Pokyny pro bezpečné používání podle ECHA:
Identifikace nebezpečné látky je dostatečná, aby umožnila bezpečné používání předmětu po celou dobu jeho životního cyklu, včetně fáze životnosti, demontáže a odpadu/recyklace

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[PV Next RD Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301043)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251072)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2778880000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2778880000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2778880000&norm=0)

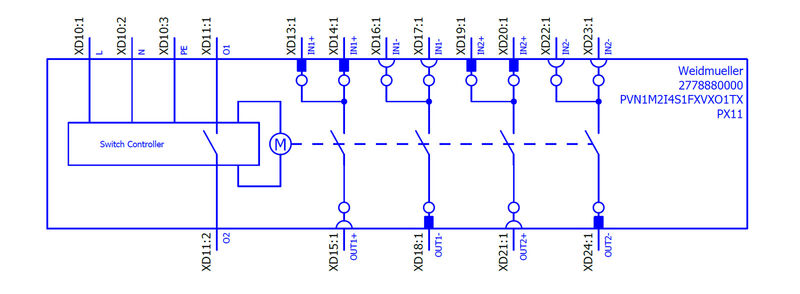

Technická dokumentace	[PVN1M2I4S1FXVXO1TXPX11](https://mdcop.weidmueller.com/mediadelivery/asset/900_245983) [CAD data -- Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_290533)
Uživatelská dokumentace	[MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445)
Bílý papír	[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Listy specifikací zakázky

Dlouhá specifikace

Automatic ON and OFF switching fireman switch for the connection to 2 MPP tracker in the inverter.
Suitable for remote disconnection of the DC side by the fire department.
Max. string voltage Uoc: 1100V

MPP1:
2 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

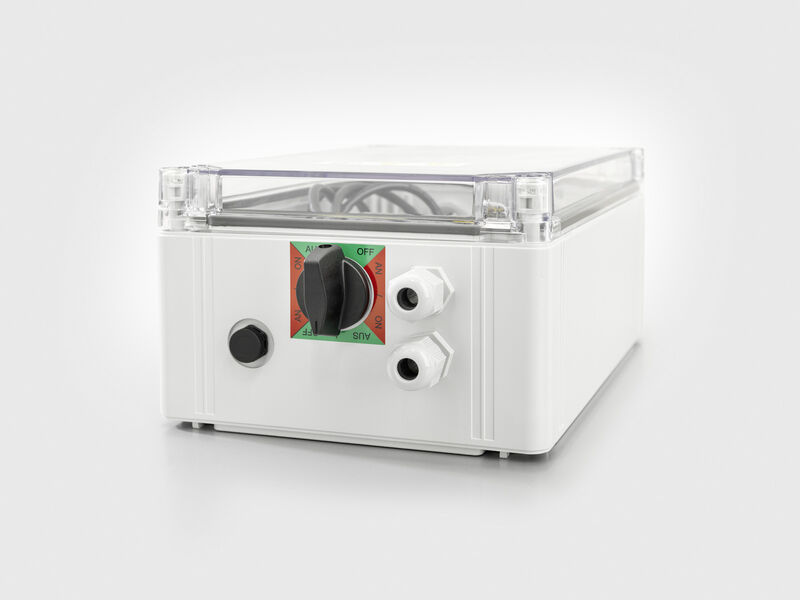

DC fireman switch:
Switching off by undervoltage tripping.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Connection of the signal contact 24 VDC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 370x200x132mm.

Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011
