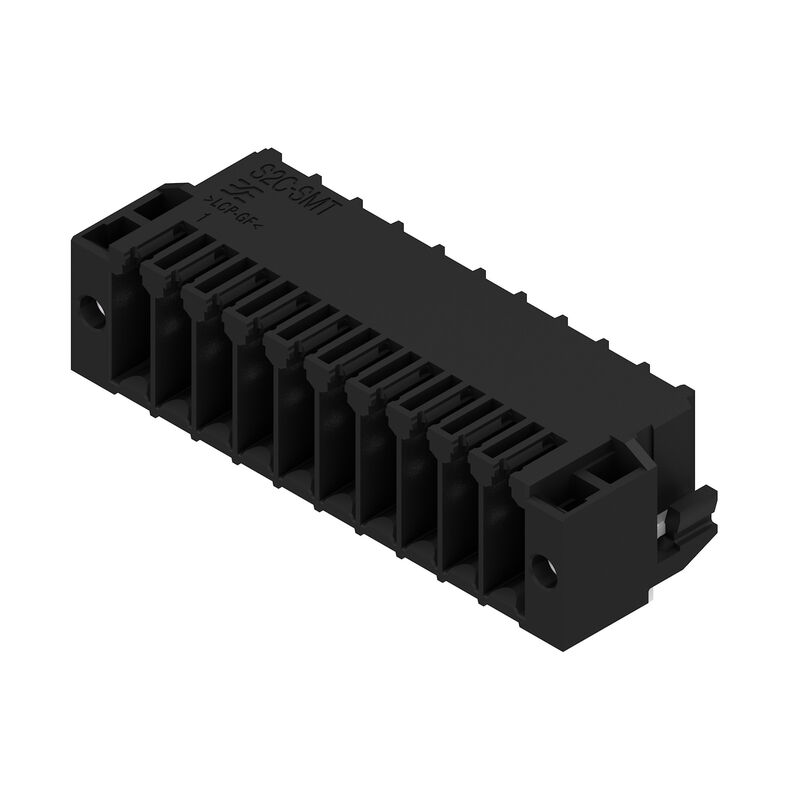

S2C-SMT 3.50/20/90LF 1.5SN BK BX
Produktillustration

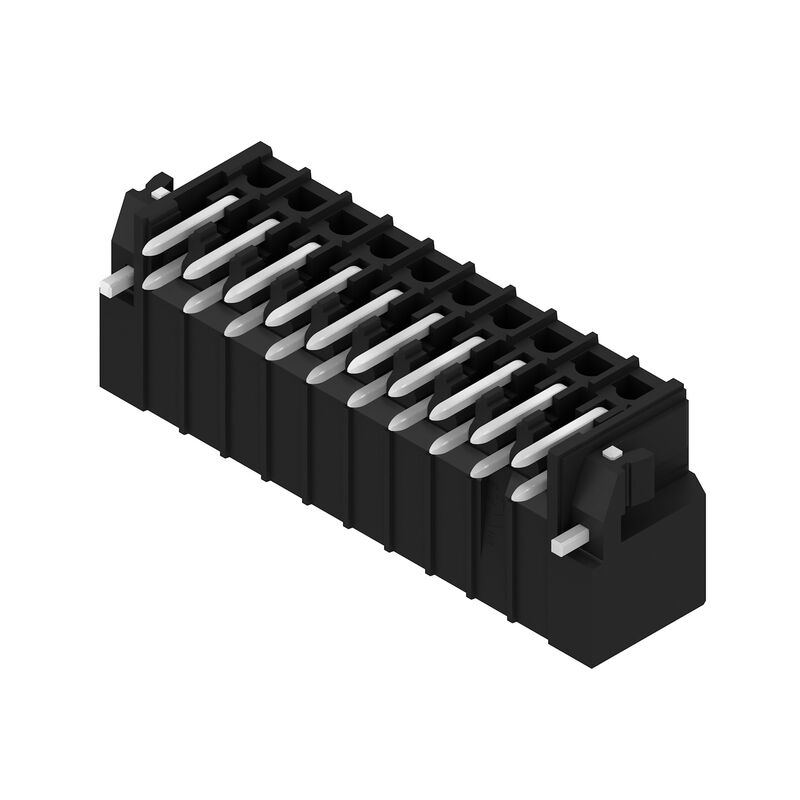

S2C-SMT 3.50/20/90LF 1.5SN BK BX
Produktillustration
S2C-SMT 3.50/20/90LF 1.5SN BK BX
Dimensional drawing

S2C-SMT 3.50/20/90LF 1.5SN BK BX

Kretskortsstickanslutning, Stiftlist, Lödfläns, THT/THR lödanslutning, 3.50 mm, Antal poler: 20, 90°, Lödstiftlängd (l): 1.5 mm, förtennad, svart, Box

Ürün No. 1289940000
Veri sayfasını indir Engineering Support Product Downloads
Aksesuarlar 4 Şunun karşı parçasıdır 4 İlgili ürünler 22
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Rated data acc. to UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, Lödfläns, THT/THR lödanslutning, 3.50 mm, Antal poler: 20, 90°, Lödstiftlängd (l): 1.5 mm, förtennad, svart, Box
Art.nr.
1289940000
Typ
S2C-SMT 3.50/20/90LF 1.5SN BK BX
GTIN (EAN)
4050118082647
Förp.
42 items
Product data
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Packaging
Box

Mått och vikter

Djup
14,2 mm
Byggdjup (tum)
0,559 inch
Höjd
12,3 mm
Bygghöjd (tum)
0,484 inch
Höjd lägstbyggande
10,8 mm
Bredd
42 mm
Byggbredd (tum)
1,654 inch
Nettovikt
5 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie B2C/S2C 3.50 – 2-radig
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT/THR lödanslutning
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Anslutningsvinkel
90°
Antal poler
20
Antal lödstift per pol
1
Lödstiftlängd (l)
1,5 mm
Dimensioner för lödstift
d = 1.0 mm
Octagonal
Diameter bestyckningshål (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2,1 mm
Schablonhålsdiameter
1,9 mm
L1 i mm
31,5 mm
L1 in inches
1,24 "
Number of rows
1
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Can be coded
Yes
Plugging force/pole, max.
3,5 N
Pulling force/pole, max.
3,5 N

Materialdata

Isoleringsmaterial
LCP GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIb
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-alloy
Kontaktyta
tinned
Skiktstruktur för lödanslutningen
1...3 µm Ni / 2...5 µm Sn matt
Skiktstruktur för stiftkontakten
2...5 µm Sn / 1...3 µm Ni
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
−120 °C
Temperature range, installation, min.
−40 °C
Temperature range, installation, max.
120 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
13,4 A
Märkström, min. antal poler (Tu=40°C)
12 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
200 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
80 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s with 80 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
150 V
Märkspänning (användargrupp C / CSA)
50 V
Märkspänning (användargrupp D / CSA)
150 V
Märkström (användargrupp B / CSA)
9,5 A
Märkström (användargrupp C / CSA)
9,5 A
Märkström (användargrupp D / CSA)
9,5 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
150 V
Märkspänning (användargrupp C / UL 1059)
50 V
Märkström (användargrupp B / UL 1059)
9,5 A
Märkström (användargrupp C / UL 1059)
9,5 A
Märkström (användargrupp D / UL 1059)
9,5 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Packaging

Förpackning
Box
VPE-längd
353 mm
VPE-bredd
136 mm
VPE-höjd
26 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Avstånd mellan rader: se hållayout
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
