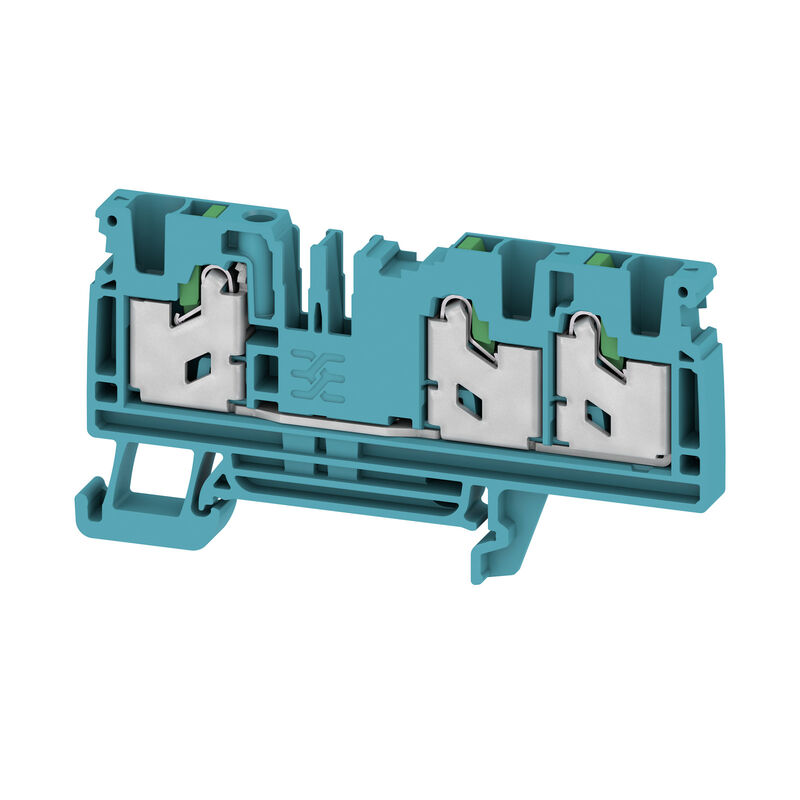

S3C 4 BL
S3C 4 BL
Connection diagram
S3C 4 BL
S3C 4 BL
S3C 4 BL

S3C 4 BL

Проходная клеммная колодка, SNAP IN, синий, 4 mm², 32 A, 1000 V, Количество соединений: 3

Cikkszám 2874850000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 60 Kapcsolódó termékek 1055
Dopuszczenia Основные данные для заказа Wymiary i masa Температуры Zgodność produktu z wymogami środowiska naturalnego Material data Dane znamionowe IECEx/ATEX Systemparametrar weitere technische Daten Vodiče k upevnění (další připojení) Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Generalidades dane znamionowe UL névleges adatok Classifications

Dopuszczenia

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693
Tanúsítvány száma (cURusEX)
E184763

Основные данные для заказа

Változat
Проходная клеммная колодка, SNAP IN, синий, 4 mm², 32 A, 1000 V, Количество соединений: 3
Rendelési szám
2874850000
Típus
S3C 4 BL
GTIN (EAN)
4064675649885
Qty.
50 Darab

Wymiary i masa

Mélység
41,5 mm
Глубина (дюймов)
1,634 inch
Magasság
78 mm
Bygghöjd (tum)
3,071 inch
Szélesség
6,1 mm
Szélesség (coll)
0,24 inch
Nettó tömeg
17,8 g

Температуры

Tárolási hőmérséklet
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, bez wyłączenia
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Material data

Alapanyag
Wemid
Szín
kék
A működési elemek színe
zöld
UL 94 éghetőségi osztály
V-0

Dane znamionowe IECEx/ATEX

Tanúsítvány száma (ATEX)
TUEV22ATEX8925U
Tanúsítvány száma (IECEX)
IECEXTUR22.0073U
Max. feszültség (ATEX)
550 V
Áram (ATEX)
29 A
Vezetékkeresztmetszet, max. (ATEX)
6 mm²
Max. feszültség (IECEX)
550 V
Áram (IECEX)
29 A
Vezetékkeresztmetszet, max. (IECEX)
6 mm²

Systemparametrar

Véglap szükséges
Ja
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
3
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Nem
Tartósín
TS 35
PE működés
Nem
PEN funkció
Nem

weitere technische Daten

Felpattintható
Ja
Felszerelés típusa
TS 35
Nyitott oldala
right
Robbanásbiztosság szempontjából bevizsgált változat
No
Rögzítés típusa
enclavado

Vodiče k upevnění (další připojení)

Csatlakozás típusa, kiegészítő csatlakozás
SNAP IN

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
SNAP IN
Csatlakozási irány
vrchol
Csatlakozási keresztmetszet, finomsodratú (névleges csatlakozás), min.
0,75 mm²
Csatlakozások száma
3
Csupaszolási hossz
12 mm
Iker érvéghüvely csőhossza keresztmetszet szerint
  • Anschlussquerschnitt, min.:
    0,5 mm²
  • Anschlussquerschnitt, max.:
    0,5 mm²
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    12 mm
  • Anschlussquerschnitt, min.:
    0,75 mm²
  • Anschlussquerschnitt, max.:
    0,75 mm²
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
  • Anschlussquerschnitt, min.:
    1 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    12 mm
  • Rohrlänge, max.:
    18 mm
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    2,5 mm²
  • Rohrlänge, min.:
    18 mm
  • Rohrlänge, max.:
    18 mm
Iker érvéghüvelyek, max.
1,5 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,75 mm²
Kés mérete
0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1
A4
Műanyag gallér nélküli érvéghüvely csőhossza keresztmetszet szerint
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    1 mm²
  • Tube length, min.:
    10 mm
  • Tube length, max.:
    10 mm
  • Cross-section, min.:
    1,5 mm²
  • Cross-section, max.:
    2,5 mm²
  • Tube length, min.:
    10 mm
  • Tube length, max.:
    18 mm
  • Cross-section, min.:
    4 mm²
  • Cross-section, max.:
    4 mm²
  • Tube length, min.:
    12 mm
  • Tube length, max.:
    18 mm
Műanyag galléros érvéghüvely csőhossza keresztmetszet szerint
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    1 mm²
  • Tube length, min.:
    8 mm
  • Tube length, max.:
    10 mm
  • Cross-section, min.:
    1,5 mm²
  • Cross-section, max.:
    2,5 mm²
  • Tube length, min.:
    10 mm
  • Tube length, max.:
    18 mm
  • Cross-section, min.:
    4 mm²
  • Cross-section, max.:
    4 mm²
  • Tube length, min.:
    12 mm
  • Tube length, max.:
    18 mm
Rögzítési tartomány, névleges csatlakozás, max.
6 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,75 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,75 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
6 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,75 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,75 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
6 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,75 mm²

CSA névleges adatok

B feszültség nagyság (CSA)
600 V
B áram nagyság (CSA)
30 A
C feszültség nagyság (CSA)
600 V
C áram nagyság (CSA)
30 A
D feszültség nagyság (CSA)
600 V
D áram nagyság (CSA)
5 A
Tanúsítvány száma (CSA)
227442-80219640
Vezeték keresztmetszet, max. (CSA)
10 AWG
Vezeték keresztmetszet, min. (CSA)
20 AWG

Generalidades

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20

dane znamionowe

Névleges keresztmetszet
4 mm²
Névleges feszültség
1 000 V
Névleges DC feszültség
1 000 V
Névleges áram
32 A
Áram maximum vezetékoknál
32 A
Szabványok
IEC 60947-7-1
Térfogati ellenállás
1 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
1,02 W
Szennyezés súlyossága
3
Túlfeszültség kategória
III

UL névleges adatok

B feszültség nagyság (cURus)
600 V
B áram nagyság (cURus)
30 A
C feszültség nagyság (cURus)
600 V
C áram nagyság (cURus)
30 A
D feszültség nagyság (cURus)
600 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
10 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
20 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
20 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
10 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
