Vlastnosti
| Verze | Verze krytu Ex, M12, 30 V, A-kódování, LED: Ne, Iniciační prvek LED: Ne, Typ kabeláže: PNP |
| Číslo objednávky | 2943810000 |

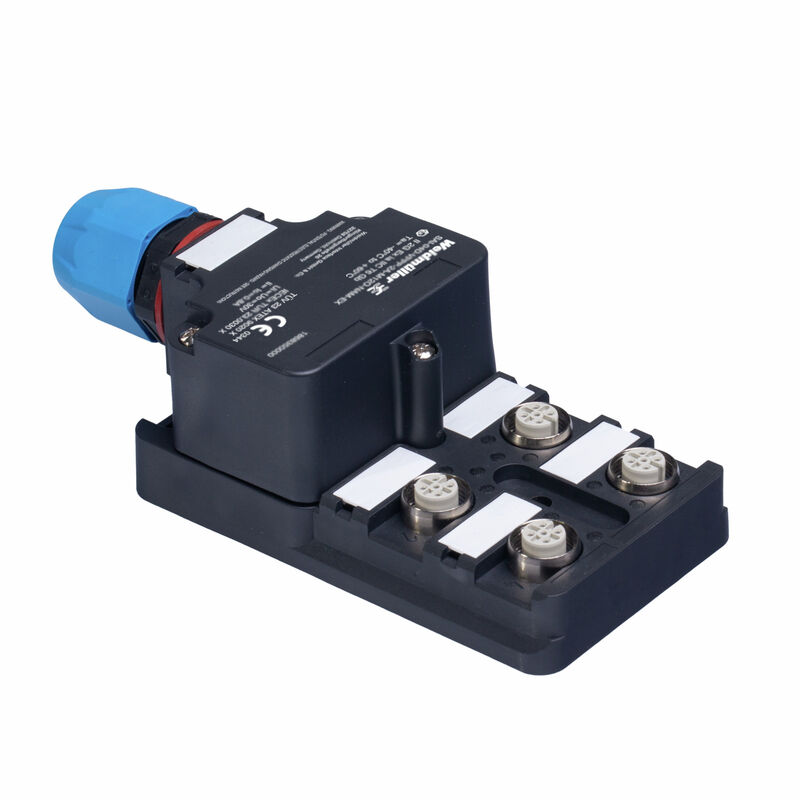

| Typ | SAI-04D-VPPP-5A-M12O-OL2-EX |
| GTIN (EAN) | 4099986729988 |
| Množství | 1 ks |
| Hloubka | 60 mm |
| Hloubka (v palcích) | 2,362 inch |
| Výška | 41,5 mm |
| Výška (v palcích) | 1,634 inch |
| Délka | 102 mm |
| Délka (v palcích) | 4,016 inch |
| Čistá hmotnost | 225 g |
| Provozní teplota | -40 - 60°C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Metoda připojení vodiče | PUSH IN |
| Kabelové vývodky | M 20 |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 1,5 mm² |
| Výstup rozvaděče | Verze krytu Ex |
| Jmenovité napětí, min. | 0 V |
| Jmenovité napětí, max. | 30 V |
| Max. proudová kapacita na slot | 0,8 A |
| Celkem proud | 0.8 A |
| Proud na signál | 0,8 A |
| Kategorie rázového napětí | III |
| Kódování zásuvné stanice | A-kódování |
| Stupeň krytí |
IP66
IP67 |
| Počet pólů | 5 |
| Počet soketů kontaktů | 4 |
| Připojovací závit | M12 |
| Závažnost znečištění | 3 |
| Chování při požáru | V-0 |
| Cykly zapojování | ≤ 50 |
| LED | Ne |
| Iniciační prvek LED | Ne |
| Materiál O-kroužku | FKM |
| Hlavní materiál krytu | Pocan |
| Barva krytu | černá (podobná odstínu RAL 9005) |
| Těsnicí materiál krytu | Polyuretanová pěna |
| Šroubová patice | CuZn, poniklované |
| Materiál kontaktu | CuZn |
| Povrch kontaktu | Pozlacené |
| Nosný materiál kontaktu | PBT (UL 94 V0) |
| Materiál kabelové průchodky | Plast |
| Informace o produktu |
Součástí dodávky:
|
| Osvědčení/Certifikát/Prohlášení o shodě |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315581)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315582) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_315583) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317382) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2943810000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Schválení |    |
