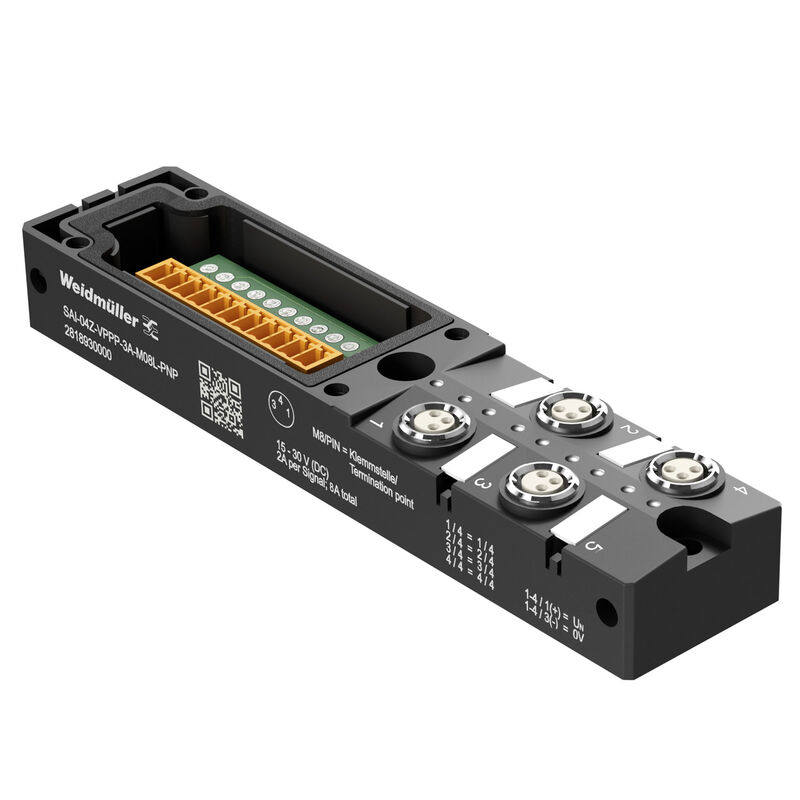

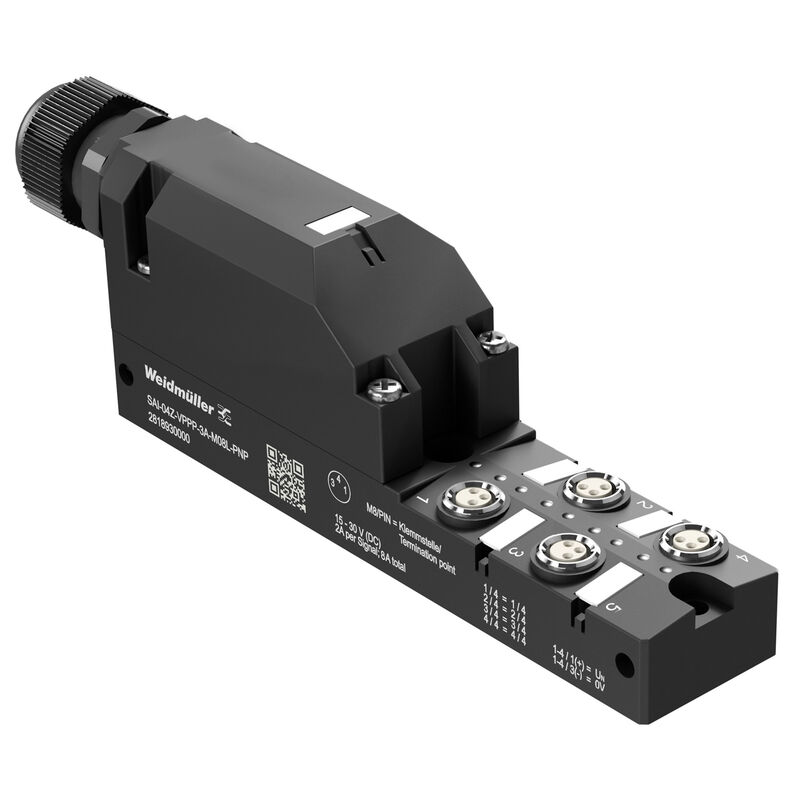

Sensor/Aktor-Passiv-Verteiler, M8, LED: Ja, Polzahl: 3, Anzahl Kontaktbuchsen: 4

Art.-Nr. 2818930000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 16
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Anschlussdaten Elektrische Daten Allgemeine Technische Daten Dati del materiale 기술 데이터 케이블 Klassifikationen

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Allgemeine Bestelldaten

Versione
Sensor/Aktor-Passiv-Verteiler, M8, LED: Ja, Polzahl: 3, Anzahl Kontaktbuchsen: 4
N. d’ordine
2818930000
Tipo
SAI-04Z-VPPP-3A-M08L-PNP
GTIN (EAN)
4064675329954
CPZ
1 Stück

Abmessungen und Gewichte

Nettogewicht
160 g

Temperaturen

Temperatura d'esercizio
-25 - 80°C

Umweltanforderungen

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Anschlussdaten

Diametro esterno del conduttore, min.
6 mm
Diametro esterno del conduttore, max.
12 mm
Pressacavo
M 20
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 16
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,14 mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Elosztó kimenet
Haubenverteiler
Anschlussart
PUSH IN

Elektrische Daten

Rated voltage, min.
15 V
Rated voltage, max.
30 V
Max. current-carrying capacity per slot
2 A
Total current
8 A
Áram/jel
2 A
Elektromos szigetelés lehetséges
Nein

Allgemeine Technische Daten

Védelmi osztály
IP67
Pólusszám
3
Érintkező aljzatok száma
4
Csatlakozási menet
M8
Szennyezés súlyossága
3
Viselkedés tűzben
V-0
LED
Ja
LED sensore
Ja
LED-szín a működés jelzéséhez
grün
LED szín az I/O működéshez
gelb

Dati del materiale

Material O-Ring
FKM
Housing main material
PBT
Material of distributor
Kunststoff
Ház színe
schwarz (ähnlich RAL 9005)
Fedél tömítőanyaga
FKM
Csavaros aljzat
CuZn, vernickelt
Érintkező anyaga
CuZn
Contact surface
vergoldet
Contact carrier material
PBT (UL 94 V0)

기술 데이터 케이블

Pólusszám
3
Vezeték külső átmérő, max.
12 mm
Vezeték külső átmérő, min.
6 mm
A következő kábeltartókhoz:
Nein

Klassifikationen

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
