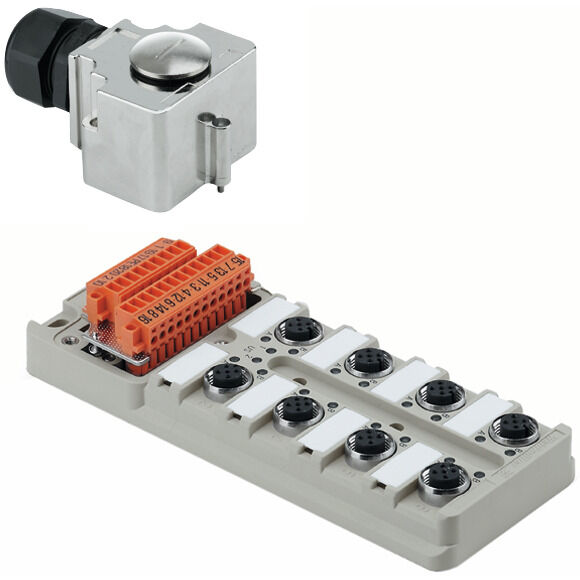

SAI-8-MHD-5P M12
SAI-8-MHD-5P M12

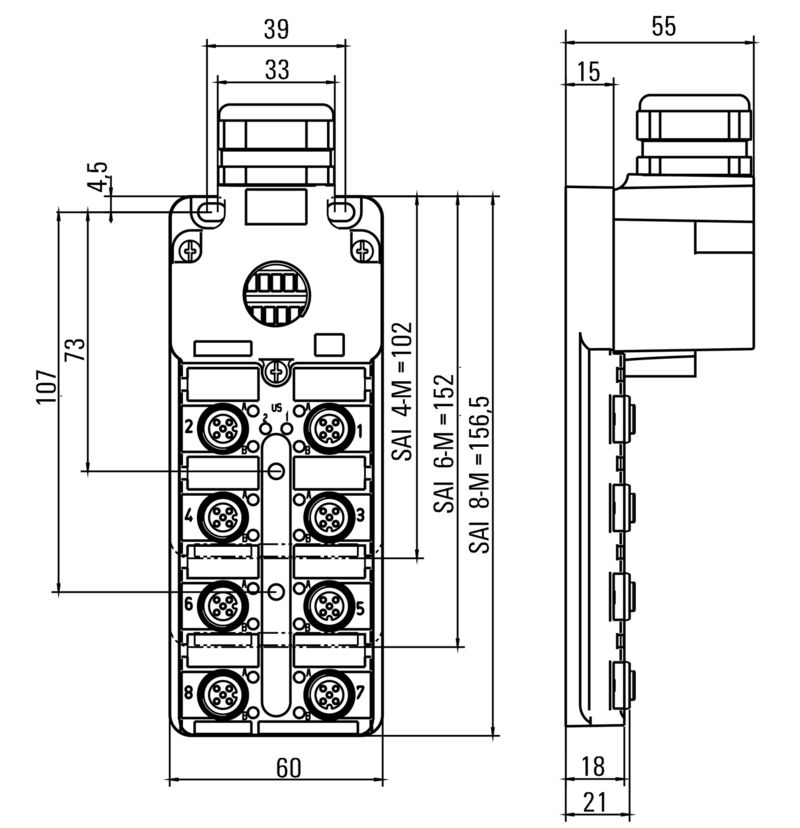

Dessin coté
SAI-8-MHD-5P M12
Schéma

SAI-8-MHD-5P M12

Hood version with M25 outlet, M12, 30 V, A-coded, LED: Yes, LED initiator: Yes, Wiring type: PNP

Référence produit 1701253000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 9
Agréments General ordering data Dimensiones y pesos Températures Conformidad medioambiental del producto Údaje o připojení Datos eléctricos Caractéristiques techniques générales Werkstoffdaten Câble de données techniques Classifications

Agréments

ROHS
Conforme

General ordering data

Version
Hood version with M25 outlet, M12, 30 V, A-coded, LED: Yes, LED initiator: Yes, Wiring type: PNP
Référence
1701253000
Type
SAI-8-MHD-5P M12
GTIN (EAN)
4032248184521
Qté.
1 Pièce

Dimensiones y pesos

Profondeur
152 mm
Profondeur (pouces)
5,984 inch
Hauteur
55 mm
Height (inches)
2,165 inch
Largeur
60 mm
Largeur (pouces)
2,362 inch
Poids net
574 g

Températures

Température de fonctionnement
-20 - 90°C

Conformidad medioambiental del producto

Statut de conformité RoHS
Conforme sin exención
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Údaje o připojení

Diamètre extérieur du conducteur, min.
14 mm
Diamètre extérieur du conducteur, max.
18 mm
Presse-étoupe
M 25
Plage de serrage, min.
0,08 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,2 mm²
avec embout isolé DIN 46 228/4, max.
1,5 mm²
avec embout, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Rangement
grand
Sortie répartiteur
Version avec capot et connecteur M25

Datos eléctricos

Tension nominale, min.
10 V
Tension nominale, max.
30 V
Tension d'essai
1 kV
Courant max. par emplacement
4 A
Courant total
10 A
Courant par signal
2 A
Avec isolation de potentiel
Oui
Résistance d'isolation
109 Ω

Caractéristiques techniques générales

Codage de voie d'enfichage
Codage A
Degré de protection
IP68
Nombre de pôles
5
Nombre de contacts femelles
8
Filetage du raccordement
M12
Degré de pollution
3
Tenue au feu
V-0
Cycles d'enfichage
≤ 50
LED
Oui
LED capteur
Oui
Couleur de LED pour indicateur de fonctionnement
vert
Couleur de LED pour indicateur E/S
Jaune

Werkstoffdaten

Matériau de base du boîtier
Pocan (base module)
Zinc diecast (hood)
Matériau répartiteur
metal
Couleur du boîtier
argent
Matériau du joint du capot
PUR expansé
Raccord fileté femelle
CuZn, nickelé
Matériau des contacts
CuZn
Surface du contact
doré
Matériau du support des contacts
PBT (UL 94 V0)

Câble de données techniques

Diamètre extérieur du conducteur, max.
18 mm
Diamètre extérieur du conducteur, min.
14 mm
Nombre de pôles
5
Utilisation sur chaîne porte-câbles
Non

Classifications

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
