Vlastnosti
| Verze | SAI aktivní, Dílčí sběrnice |
| Číslo objednávky | 1938730000 |

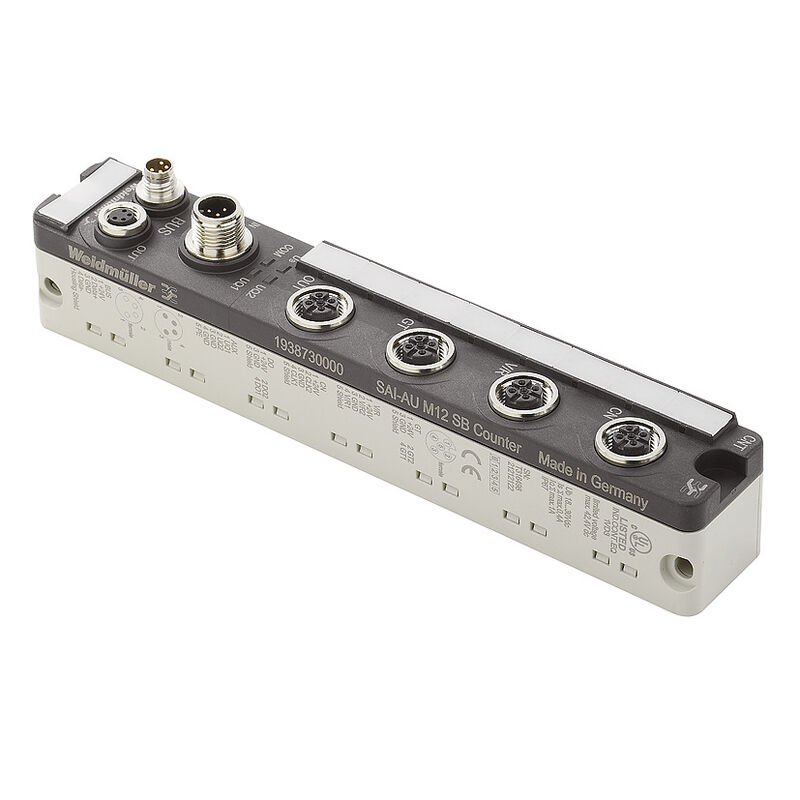

| Typ | SAI-AU M12 SB 2COUNTER |
| GTIN (EAN) | 4032248612710 |
| Množství | 1 ks |
| Výška | 32 mm |
| Výška (v palcích) | 1,26 inch |
| Šířka | 30 |
| Šířka (v palcích) | 1,181 inch |
| Délka | 180 mm |
| Délka (v palcích) | 7,087 inch |
| Čistá hmotnost | 308 g |
| Skladovací teplota | -25 °C...85 °C |
| Provozní teplota | 0 °C...60 |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 30ca4bfe-b33c-43ed-b218-3746bc09f6a6 |
| Napájecí napětí (AUX-IN) |
1x M12 zástrčka 5 kontaktů
Kódování A |
| Připojení I/O |
4x M12 zásuvka
5 kontaktů kódování A |
| Připojení k dílčí sběrnici (SUB-IN) |
1x M8 zástrčka 4 kontakty
Kódování A |
| Připojení k dílčí sběrnici (SUB-OUT) |
1x M8 zásuvka 4 kontakty
Kódování A |
| Diagnostická signalizace | červená |
| Diagnostická signalizace | červená |
| Hlavní materiál krytu |
Pocan
PBT |
| Klasifikace hořlavosti UL 94 | 5 VA |
| Osvědčení |
CE
cULus |
| Stupeň krytí | IP67 |
| Země | < 200 g |
| Kontaktní zátěž | Na PIN max. 4 A |
| Limity | 18 V DC ... 30 V DC |
| Max. souhrn proudu – modul | 8 A |
| Ochrana před záměnou polarity | Ano |
| Provozní napětí | 24 V |
| Název ilustrace 02 | Obrázek výrobku |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Declaration_of_Conformity_DE_PN45](https://mdcop.weidmueller.com/mediadelivery/asset/900_41950)
[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287398) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287402) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205428) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1938730000) |
| Uživatelská dokumentace |
[MAN UR67 SAI-Aktive Universal Pro DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_313788)
[MAN UR67 SAI-Active Universal Pro EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_313789) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ETIM 9.0 | EC001601 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9.1 | 27-24-26-90 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| ECLASS 14.0 | 27-24-26-05 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
Příslušenství
-
ID výrobku:1802760000Obalová jednotka:50 ks
Montážní sestavy chráněných komponent, Ochranný kryt
-
ID výrobku:1912130000Obalová jednotka:5 ks
ESG, Značky na přístroje x 13.5 mm, PA 66, Barevný: Transparentní
-
ID výrobku:2330260000Obalová jednotka:20 ks
Montážní sestavy chráněných komponent, Ochranný kryt
Kabelové sady, propojovací šňůry a kabelyRJ45 a kruhové konektory, sady propojovacích kabelůPříslušenstvíOchranná víkaM 8
ZnačeníOznačení přístrojůMultiCardESGESG 8/13.5/43.3 SAI AUPrázdné
Kabelové sady, propojovací šňůry a kabelyRJ45 a kruhové konektory, sady propojovacích kabelůPříslušenstvíOchranná víkaM 12
