SAID-M8B-3S-SMT
図に類似
SAID-M8B-3S-SMT
寸法図
SAID-M8B-3S-SMT

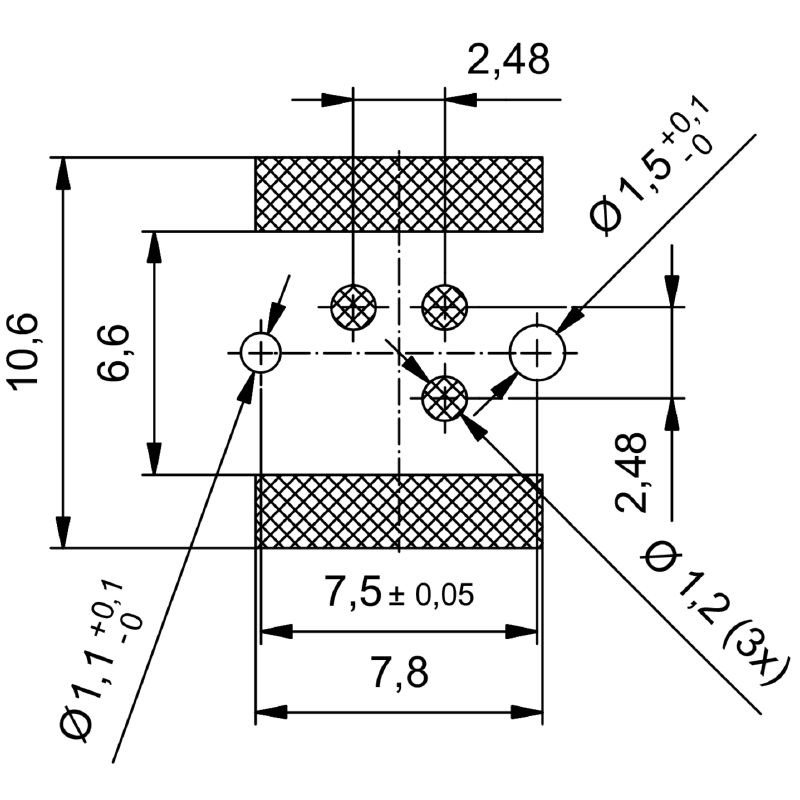

PCB設計
SAID-M8B-3S-SMT
極スキーム
M8

SAID-M8B-3S-SMT

組み込み型プラグ, M8, 取り付けスレッド: , 極数: 3, 撚線/ケーブル長:

商品番号 2421780000
データシートのダウンロード エンジニアリング・サポート
付属品 6 関連製品 16
承認 一般注文データ 寸法と重量 環境製品コンプライアンス Технические данные вставного разъема печатной платы 一般情報 材料データ システムパラメータ 分類

承認

ROHS
適合

一般注文データ

Версия
組み込み型プラグ, M8, 取り付けスレッド: , 極数: 3, 撚線/ケーブル長:
Заказ №
2421780000
Тип
SAID-M8B-3S-SMT
GTIN (EAN)
4050118429701
Кол.
25 items

寸法と重量

正味重量
2,56 g

環境製品コンプライアンス

Состояние соответствия RoHS
準拠 (免除あり)
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные вставного разъема печатной платы

Кодировка
M8 = ingen
Количество полюсов
3
Корпус
M8ソケット
Экранированное соединение
はい
Номинальное напряжение
60 V
Номинальное напряжение
60 V（3極）/30 V（4、5、8極）
Номинальный ток
4 A
Номинальный ток
4 A（3 極、4 極、5 極）/1.5 A（8 極）
Диапазон температур
-25…95 °C
Степень защиты
IP67
接触表面
Au （ゴールド）
ハウジング主要材質
LCP
Соединительная резьба
M8
Момент затяжки
M8：0.5Nm
汚染度
3（シール済範囲内に2）
プラギング回数
≥ 100
接点材質
銅合金
ロックナット材質
ニッケルメッキCuZn
フランジ取り付けハウジングの材質
ニッケルメッキCuZn

一般情報

極数
3
Класс пожаростойкости UL 94
V-0
Основной материал корпуса
LCP
接続スレッド
M8
接点材質
銅合金
接触表面
Au （ゴールド）
保護度合い
IP67
プラギング回数
≥ 100

材料データ

Класс пожаростойкости UL 94
V-0
Материал контакта
銅合金
Поверхность контакта
Au （ゴールド）

システムパラメータ

Количество полюсных рядов
1
Количество полюсов
3
Степень защиты
IP67
Циклы коммутации
≥ 100

分類

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
