SAIL-M12BG-5-2.0U
SAIL-M12BG-5-2.0U
Disegno quotato
Straight socket
SAIL-M12BG-5-2.0U
Schema dei poli
M12 = A-coded
SAIL-M12BG-5-2.0U
Schema elettrico
SAIL-M12BG-5-2.0U
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-5-2.0U

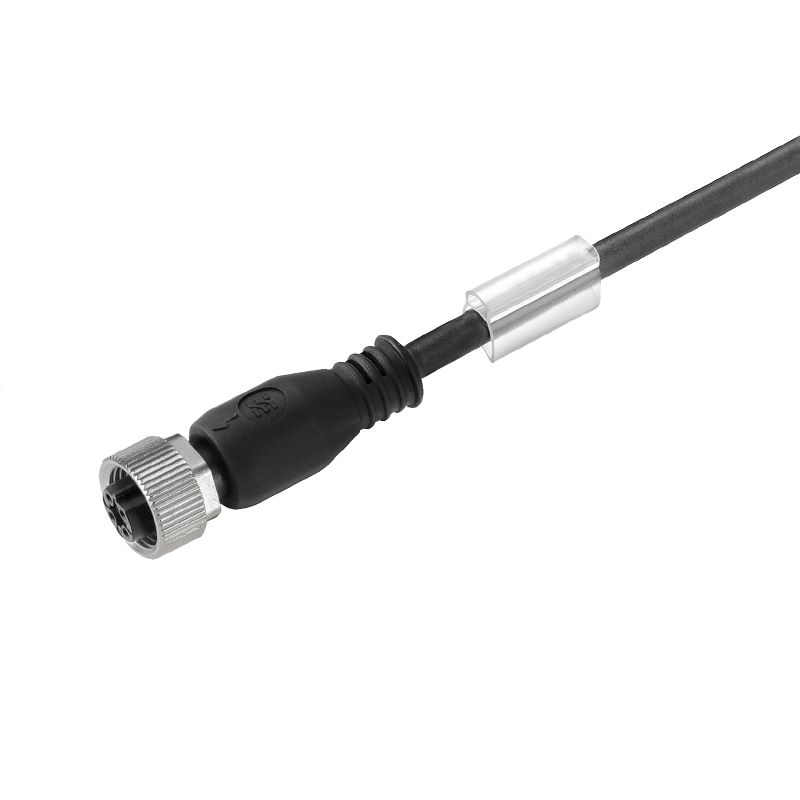

Sensor/actuator line, One end without connector, M12, Number of poles : 5, 2 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

ID výrobku 9457910200
Stáhnout datový list Supporto ingegneristico Download dei prodotti
Accessori 7 Prodotti correlati 19
Homologaciones Datos generales para pedido Dimensioni e pesi Conformidad medioambiental del producto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Stecker links Stecker rechts 분류

Homologaciones

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Datos generales para pedido

Versione
Sensor/actuator line, One end without connector, M12, Number of poles : 5, 2 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
N. d’ordine
9457910200
Tipo
SAIL-M12BG-5-2.0U
GTIN (EAN)
4032248228836
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
85 g

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme con exención
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

accelerazione
5 m/s²
Alogeni
No
Campo delle temperature, posa fissa
-50...80 °C
Campo delle temperature, posa mobile
-25...60 °C
Cavi ibridi
No
Cicli di flessione a torsione
> 5 Mio.
cicli di piegatura
12 Mio
Codifica a colori
marrone
bianco
blu
Nero
grigio
Core cross-section
0,34 mm²
Diametro esterno
4.7 mm ± 0.15 mm
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Hydrolysis and microbe resistant
Sì
Irradiazione con legami trasversali
No
Isolamento
PP
Kábelhossz
2 m
LABS-free
Sì
Lunghezza cavo configurabile
No
Lunghezza della torsione
1 m
Materiale della guaina
PUR
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Numero di poli
5
quantità di fili
5
Raggio di curvatura min., fisso
5 x diametro cavo
Raggio di curvatura min., mobile
10 x diametro cavo
Resistance to oils
Sì
Resistente alle perle di saldatura
No
Resistenza alla fiamma
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Resistenza alla torsione
180 °/m
Resistenza alle scintille di saldatura
No
Schermato
Nein
Suitable for cable carriers
Yes
Velocità
3,33 m/s
외피 색상
black

Dati tecnici generali

Apertura della chiave
12 mm
Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
Codificato A
Coppia di serraggio
M12: 0,8 - 1,2 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
LED
No
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PUR
Materiale dei contatti
Lega di rame
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
Gold-plated
Tensione nominale
60 V
Versione
Female socket, straight

Proprietà elettriche

Resistenza d'isolamento
108 Ω
Tensione nominale
60 V

Standard generali

Csatlakozó, standard
IEC 61076-2-101
Tanúsítvány száma (cULus)
E307231

Norme

Csatlakozó, standard
IEC 61076-2-101

Stecker links

Spina di collegamento a sinistra
M12, A-codiert, Polzahl: 5, Buchsenkontakt, gerade, Stecker, ungeschirmt

Stecker rechts

Spina di collegamento a destra
Freies Leiterende

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
