Vlastnosti

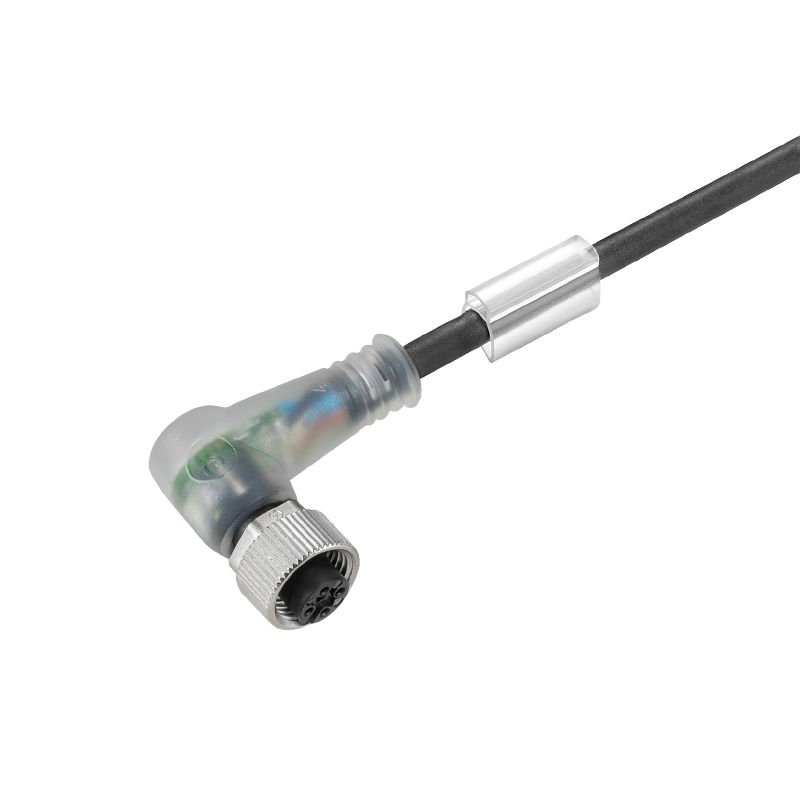

| Verze | Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 3, 0.1 m, Samice, zahnutý, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne |
| Číslo objednávky | 9457800010 |

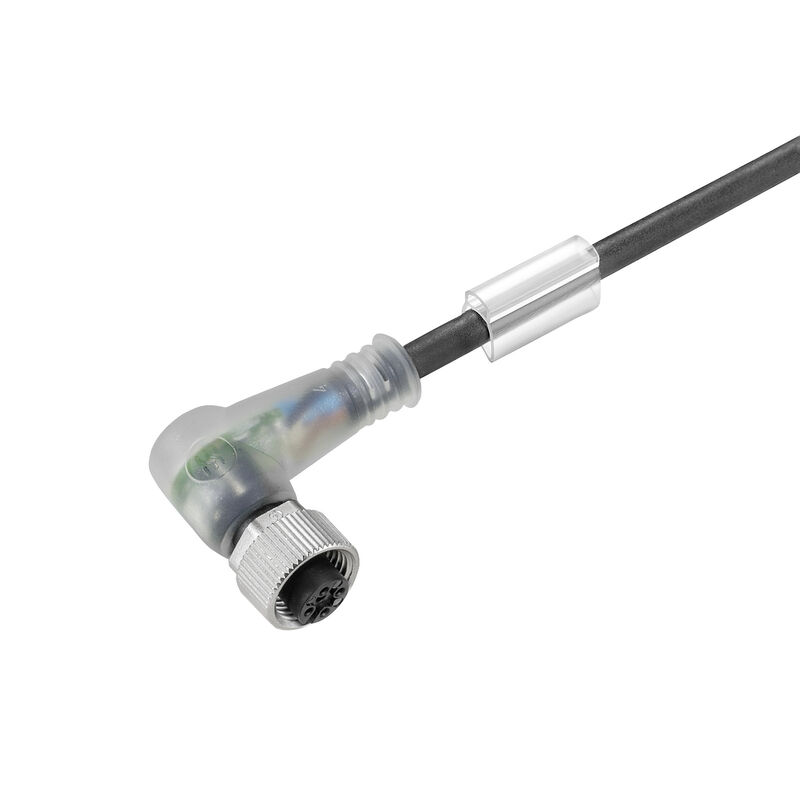

| Typ | SAIL-M12BW-3L0.1U |
| GTIN (EAN) | 4032248882731 |
| Množství | 1 ks |
| Čistá hmotnost | 16 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7cI |
| Barevné kódování |
hnědá
modrá černá |
| Barva opláštění | černá |
| Bez LABS | Ano |
| Cykly ohybu | 12 mil. |
| Cykly ohybu v krutu | > 5 Mio. |
| Délka kabelu | 0,1 m |
| Délka krutu | 1 m |
| Halogen | Ne |
| Hydrolýza a odolnost proti mikrobům | Ano |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost proti zkrutu | 360 °/m |
| Odolnost proti šíření ohně |
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2 |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolnost vůči olejům | v souladu s IEC 60811:404 |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 10x průměr kabelu |
| Poloměr ohybu, min., stacionární | 5x průměr kabelu |
| Počet pólů | 3 |
| Průřez jádra | 0,34 mm² |
| Rychlost | 5 m/s |
| Stíněný | Ne |
| Teplotní rozpětí, pohyblivé | -25...80 °C |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20549 (80 °C / 300 V) |
| Vnější průměr | 4.3 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Žíla v souladu se stylem UL AWM | 10493 (80 °C / 300 V) |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 24 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ano |
| Materiál kroužku se závitem | Tlakově litý zinek |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M12 |
| Rozsah teplot krytu | -25…+85 °C |
| Stupeň krytí |
IP67
IP68 přišroubované IP65 IP66 |
| Utahovací moment | M12: 0,8 - 1,2 Nm |
| Verze | Samice, zahnutý |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 24 V |
| Standardní konektor | IEC 61076-2-101 |
| Č. osvědčení (CSA) | 200039-2372994 |
| Č. osvědčení (UL) | E307231 |
| Standardní konektor | IEC 61076-2-101 |
| Zástrčka vlevo | M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné |
| Zástrčka vpravo | volný konec vodiče |
| Název ilustrace 03 | Rozměrový výkres |
| Podnadpis obrázku-03 | Angled socket |
| Název ilustrace 04 | Schéma pólů |
| Podnadpis obrázku-04 | Socket |
| Název ilustrace 05 | Schéma připojení |
| Název ilustrace 06 | Ideální nástroj: Screwty ® s momentovou funkcí |
| Podnadpis obrázku-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153349) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9457800010) |
| Oznámení o změně produktu |
[88623](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[88624](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [318301](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UL) | E307231 |
