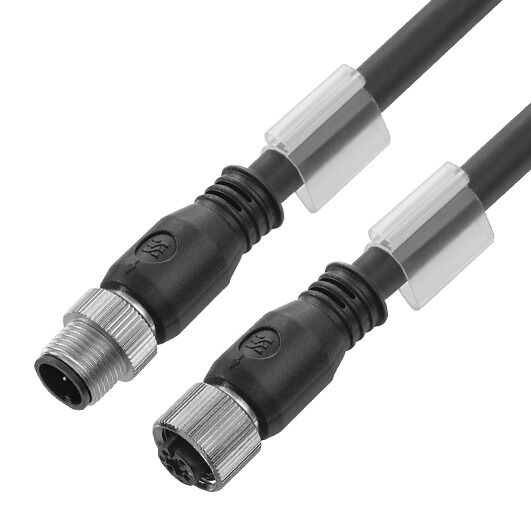

SAIL-M12GM12G-4S1.5U

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 1.5 m, pin, rovný – patice, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1058500150

Vlastnosti

Všeobecné objednací údaje

Verze	Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 1.5 m, pin, rovný – patice, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky	1058500150
Typ	SAIL-M12GM12G-4S1.5U
GTIN (EAN)	4032248799824
Množství	1 ks

Rozměry a hmotnosti

Čistá hmotnost

80,96 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barevné kódování	černá hnědá bílá modrá
Barva opláštění	černá
Bez LABS	Ano
Cykly ohybu	2 mil.
Délka kabelu	1,5 m
Halogen	Ne
Hydrolýza a odolnost proti mikrobům	Ano
Izolace	PP
Konfigurovatelná délka kabelu	Ne
Materiál pláště	PUR
Odolnost proti zkrutu	0 °/m
Odolnost proti šíření ohně	In accordance with UL1581 UL / CUL FT2 v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření	Ne
Odolnost vůči olejům	v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování	Ne
Poloměr ohybu, min., pohyblivý	10 x průměr kabelu
Poloměr ohybu, min., stacionární	5x průměr kabelu
Počet pólů	4
Průřez jádra	0,34 mm²
Rychlost	200 m/s
Stíněný	Ano
Teplotní rozpětí, pohyblivé	-25...80 °C
Teplotní rozpětí, stacionární	-40...80 °C
Vhodné pro nosiče kabelů	Ano
Vnější potah v souladu se stylem UL AWM	20549 (80 °C / 300 V)
Vnější průměr	5.4 mm ± 0.2 mm
Zesítěné vyzařování	Ne
Zrychlení	5 m/s²
Žíla v souladu se stylem UL AWM	10493 (80 °C / 300 V)

Všeobecné technické údaje

Cykly zapojování	≥ 100
Hlavní materiál krytu	PUR
Izolační síla	10⁸ Ω
Jmenovité napětí	250 V
Jmenovitý proud	4 A
Kódování	A-kódování
LED	Ne
Materiál kroužku se závitem	Tlakově litý zinek
Povrch kontaktu	Pozlacené
propojeno můstkem	Ne
Připojovací závit	M12 / M12
Rozsah teplot krytu	-25…+85 °C
Stupeň krytí	IP65 IP66 IP67 IP68 přišroubované
Utahovací moment	M12: 0,8 - 1,2 Nm
Verze	pin, rovný – patice, rovná
Závažnost znečištění	3

Elektrické vlastnosti

Izolační síla	10⁸ Ω
Jmenovité napětí	250 V

Obecné standardy

Standardní konektor	IEC 61076-2-101
Č. osvědčení (cULus)	E307231

Standardy

Standardní konektor

IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo

M12, A-kódování, IP69, Kontakt samec, přímý, Plast, stíněné

Konektor, pravý

Zástrčka vpravo

M12, A-kódování, IP69, Kontakt samice, přímý, Plast, stíněné

Obrázky produktů

Název ilustrace 05	Schéma pólů
Podnadpis obrázku-05	Male
Název ilustrace 06	Schéma pólů
Podnadpis obrázku-06	Socket
Název ilustrace 07	Schéma připojení
Název ilustrace 08	Ideální nástroj: Screwty ^{® s momentovou funkcí}
Podnadpis obrázku-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Soubory ke stažení

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251805)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1058500150)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1058500150)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klasifikace

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Osvědčení

Schválení	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cULus)	E307231
