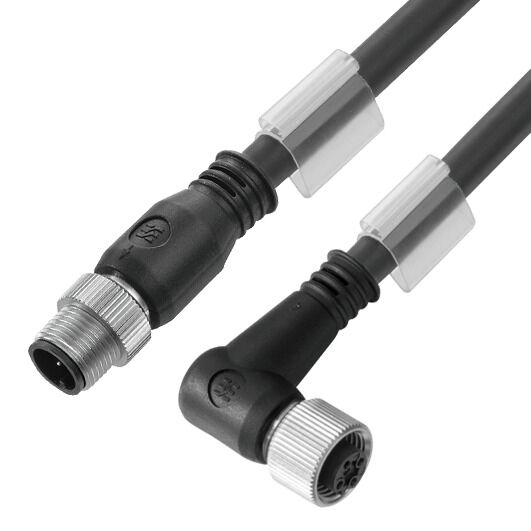

SAIL-M12GM12W-3S10U

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 10 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1059471000

Barva opláštění	černá
Typ produktu	Vedení senzoru/aktoru

Verze	Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 10 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky	1059471000
Typ	SAIL-M12GM12W-3S10U
GTIN (EAN)	4032248807260
Množství	1 ks

Čistá hmotnost

385 g

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Barevné kódování	hnědá modrá černá
Barva opláštění	černá
Bez LABS	Ano
Cykly ohybu	2 mil.
Délka kabelu	10 m
Halogen	Ne
Hydrolýza a odolnost proti mikrobům	Ano
Izolace	PP
Konfigurovatelná délka kabelu	Ne
Materiál pláště	PUR
Odolnost proti zkrutu	0 °/m
Odolnost proti šíření ohně	In accordance with UL1581 UL / CUL FT2 v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření	Ne
Odolnost vůči olejům	v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování	Ne
Poloměr ohybu, min., pohyblivý	10x průměr kabelu
Poloměr ohybu, min., stacionární	5x průměr kabelu
Počet pólů	3
Průřez jádra	0,34 mm²
Rychlost	200 m/s
Stíněný	Ano
Teplotní rozpětí, pohyblivé	-25...80 °C
Teplotní rozpětí, stacionární	-40...80 °C
Vhodné pro nosiče kabelů	Ano
Vnější potah v souladu se stylem UL AWM	20549 (80 °C / 300 V)
Vnější průměr	5 mm ± 0.2 mm
Zesítěné vyzařování	Ne
Zrychlení	5 m/s²
Žíla v souladu se stylem UL AWM	10493 (80 °C / 300 V)

Izolační síla	10⁸ Ω
Jmenovité napětí	250 V

Standardní konektor	IEC 61076-2-101
Č. osvědčení (cULus)	E307231

Standardní konektor

IEC 61076-2-101

Zástrčka vlevo

M12, A-kódování, IP69, Kontakt samec, přímý, Plast, stíněné

Zástrčka vpravo

M12, A-coded, IP69, female contact, angled 90°, Plastic, shielded

Název ilustrace 05	Schéma pólů
Podnadpis obrázku-05	Male
Název ilustrace 06	Schéma pólů
Podnadpis obrázku-06	Socket
Název ilustrace 07	Schéma připojení
Název ilustrace 08	Ideální nástroj: Screwty ^{® s momentovou funkcí}
Podnadpis obrázku-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1059471000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1059471000&norm=0)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Schválení	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cULus)	E307231
