SAIL-M12GM8G-3-7.4U
SAIL-M12GM8G-3-7.4U
Schéma pólů
Male
SAIL-M12GM8G-3-7.4U
Schéma pólů
Socket
SAIL-M12GM8G-3-7.4U
Schéma připojení
Schaltbild

SAIL-M12GM8G-3-7.4U

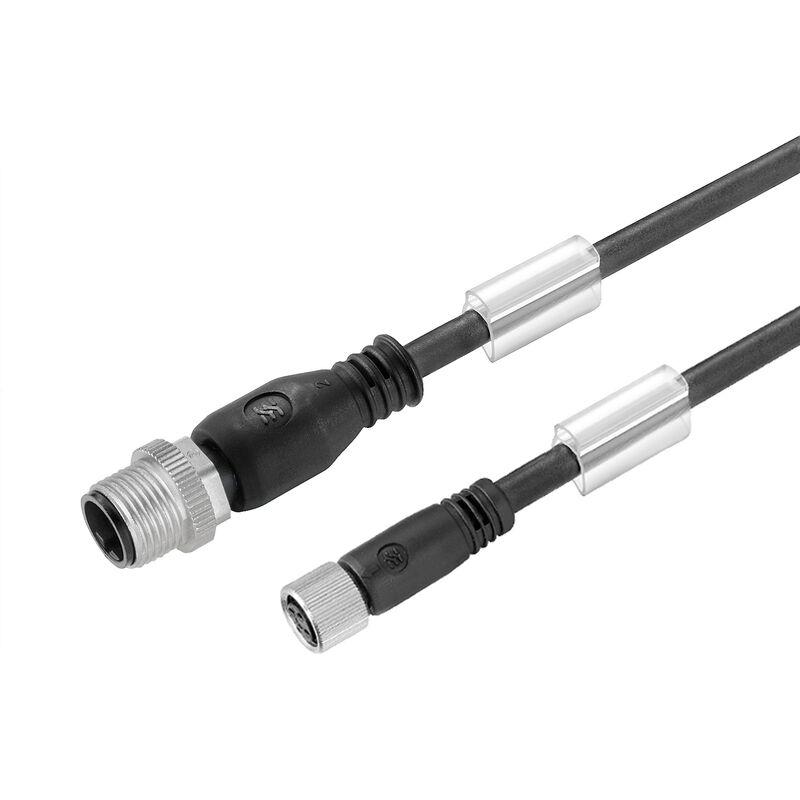

Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 7.4 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9457770740
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 27
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Tekniska data för kabel Allmänna tekniska data Elektrické vlastnosti Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Версия
Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 7.4 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Заказ №
9457770740
Тип
SAIL-M12GM8G-3-7.4U
GTIN (EAN)
4050118624809
Množství
1 ks

Rozměry a hmotnosti

Průměr
3,6 mm
Čistá hmotnost
224,3 g

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu s výjimkou
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Возможно использование с троссом для протяжки
Ja
Встроенный дренажный провод
No
Галогены
Ne
Диапазон температур, движущ.
-25...60 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
7,4 m
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество контактов
3
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
3.6 mm + 0.15 mm
Настраиваемая длина кабеля
Ne
Облучение с перекрестными связями
Ne
Огнестойкость
v souladu s IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Поперечное сечение жилы
0,25 mm²
Прочность при кручении
180 °/m
Радиус изгиба мин., изменяющийся
10 x průměr kabelu
Радиус изгиба, мин., постоянный
5 *průměr
Скорость
3,33 m/s
Стойкость к сварочным искрам
Ne
Ускорение
5 m/s²
Устойчивость к воздействию масла
Yes
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Ano
Устойчивые к каплям сварочного металла
Ne
Цвет оболочки
černá (podobná odstínu RAL 9005)
Цветовая кодировка
hnědá
modrá
černá
Циклы изгиба при скручивании
> 5 Mio.
Циклы сгиба
5 mil.
Экранированный
Ne

Allmänna tekniska data

LED
Nej
Вид защиты
IP69
IP65
IP66
Диапазон температур корпуса
-25…+85 °C
Исполнение
pin, rovný – patice, rovná
Материал резьбового кольца
Mosaz poniklovaná
Tlakově litý zinek
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
Pozlacené
Соединительная резьба
M12 / M8
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

Elektrické vlastnosti

Номинальное напряжение
60 V
Сопротивление изоляции
108 Ω

Konektor, vlevo

Штекер левый
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Штекер правый
M8, IP69, Kontakt samice, přímý, Plast, LED, nestíněné

Obrázky produktů

Název ilustrace 03
Rozměrový výkres
Podnadpis obrázku-03
Male, straight
Název ilustrace 04
Rozměrový výkres
Podnadpis obrázku-04
Straight socket
Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
