SAIL-M12W-L-5.0PGR
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 5 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
ID výrobku
2455240500
Vlastnosti
| Verze | Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 5 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
| Číslo objednávky | 2455240500 |
| Typ | SAIL-M12W-L-5.0PGR |
| GTIN (EAN) | 4050118470222 |
| Množství | 1 ks |
| Čistá hmotnost | 300 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |

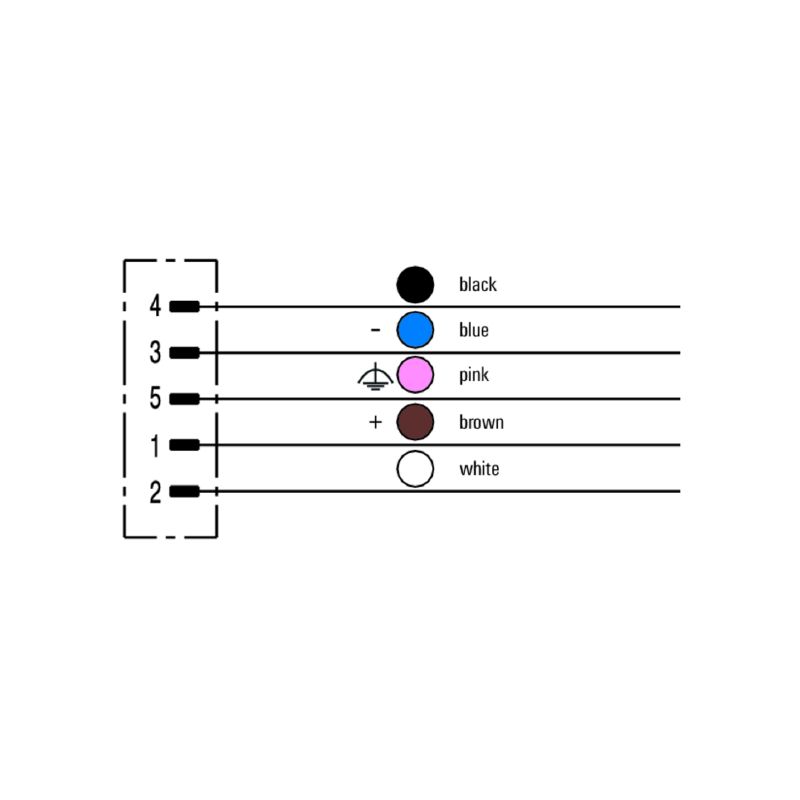

| Barevné kódování |
hnědá
bílá modrá černá růžová |
| Barva opláštění | Šedá |
| Cykly ohybu | 10 mil. |
| Délka kabelu | 5 m |
| Halogen | Ne |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 7,5x průměr kabelu |
| Poloměr ohybu, min., stacionární | 4 *průměr |
| Počet pólů | 5 |
| Průřez jádra | 1,5 mm² |
| Rychlost | 5 m/s |
| Stíněný | Ne |
| Teplotní rozpětí, pohyblivé | -30...80 °C |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20939 (80 °C / 600 V) |
| Vnější průměr | 8 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Cykly zapojování | ≤ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 50 V |
| Jmenovitý proud | 16 A |
| Kódování | L-coded |
| LED | Ne |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M12 |
| Rozsah teplot krytu | -40 … +85 ° C |
| Stupeň krytí |
IP65
IP67 přišroubované |
| Utahovací moment | M12: 0,8 - 1,2 Nm |
| Verze | pin, 90° |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 50 V |
| Standardní konektor | IEC 61076-2-111 |
| Č. osvědčení (cULus) | E257571 |
| Standardní konektor | IEC 61076-2-111 |
| Zástrčka vlevo | M12, L-kódování, IP67, Kontakt samec, S úhlem 90°, Plast, nestíněné |
| Zástrčka vpravo | volný konec vodiče |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167058) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455240500) |
| Oznámení o změně produktu |
[PCN-PB46-20200713-00-A de](https://mdcop.weidmueller.com/mediadelivery/asset/900_165093)
[PCN-PB46-20200713-00-A en](https://mdcop.weidmueller.com/mediadelivery/asset/900_165094) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E257571 |
