SAIL-ZW-M8BG-3-3.0U
SAIL-ZW-M8BG-3-3.0U
Rozměrový výkres
Twin male connector, straight
SAIL-ZW-M8BG-3-3.0U
Rozměrový výkres
Male, straight
SAIL-ZW-M8BG-3-3.0U
Schéma pólů
Pin
SAIL-ZW-M8BG-3-3.0U
Schéma pólů
Socket
SAIL-ZW-M8BG-3-3.0U
Schéma připojení

SAIL-ZW-M8BG-3-3.0U

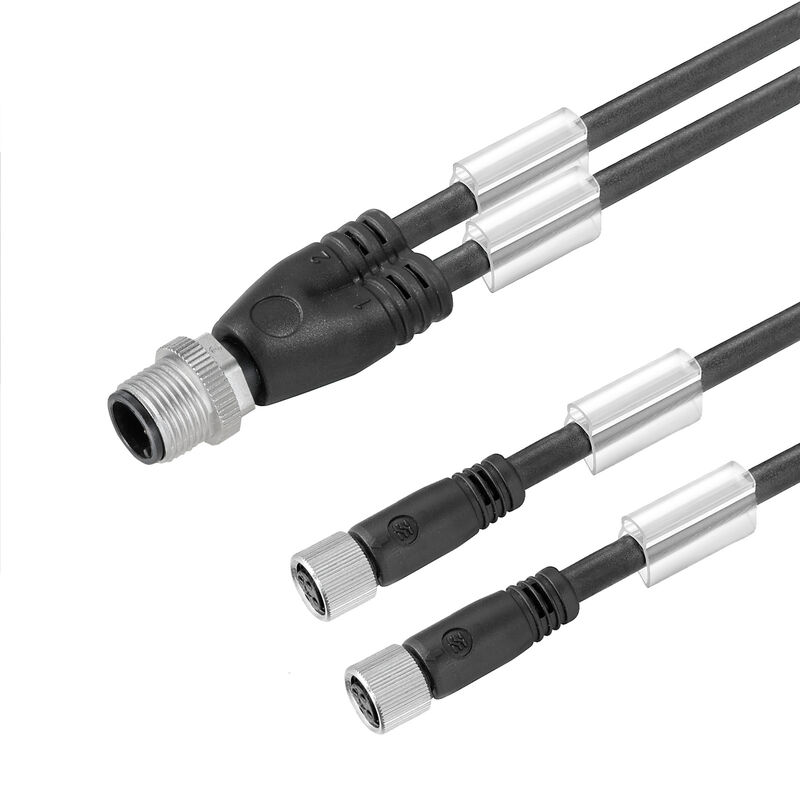

Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 3 m, Párové kabely, pin, rovný, 2x patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

N. articolo 9457490300
Download foglio dati Produkt Downloads Mérnöki támogatás
Akcesoria 6 Produkty pokrewne 9
Osvědčení Všeobecné objednací údaje Dimensioni e pesi Shoda produktu s prostředím Technical specifications for cable General technical data Proprietà elettriche General standards Standards Plug, left Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 3 m, Párové kabely, pin, rovný, 2x patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
9457490300
Typ
SAIL-ZW-M8BG-3-3.0U
GTIN (EAN)
4032248647286
Množství
1 ks

Dimensioni e pesi

Peso netto
132 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Barevné kódování
brown
blue
black
Barva opláštění
black
Cykly ohybu
12 mi
Cykly ohybu v krutu
> 5 Mio.
Délka kabelu
3 m
Délka krutu
1 m
Halogen
No
Hydrolýza a odolnost proti mikrobům
Sì
Izolace
PP
Konfigurovatelná délka kabelu
No
Materiál pláště
PUR
Odolnost proti zkrutu
180 °/m
Odolnost proti šíření ohně
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Odolnost vůči jiskrám ze sváření
No
Odolnost vůči olejům
Yes
Odolné vůči perlám kovu ze svařování
No
Poloměr ohybu, min., pohyblivý
10 x cable diameter
Poloměr ohybu, min., stacionární
5 x cable diameter
Počet pólů
3
Průřez jádra
0,25 mm²
Rychlost
3,33 m/s
Stíněný
No
Teplotní rozpětí, pohyblivé
-25...60 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Yes
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
3.6 mm ± 0.15 mm
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

General technical data

AF size
12 mm
Connection thread
M12 / M8
Contact material
CuZn35PB2
Contact surface
Gold-plated
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
아니요
Kódování
M12 = A, M8 = brak
LED
Nie
Nominal current
4 A
Nominal voltage
60 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
when screwed in
Temperature range of housing
-25…+85 °C
Threaded ring material
Diecast zinc
Brass, nickel-plated
Tightening torque
M8: 0.5 - 0.6 Nm
M12: 0.8 - 1.2 Nm
Version
Twin cabling, pin, straight
2x socket, straight

Proprietà elettriche

Jmenovité napětí
60 V
Odpor izolace
108 Ω

General standards

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Standards

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Plug, left

Plug left
M12, A-coded, Number of poles: 4, male contact, straight, plug, unshielded

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
