SAISWS-K-5A-6/8-M12
SAISWS-K-5A-6/8-M12
Polbild
M12 = A-coded

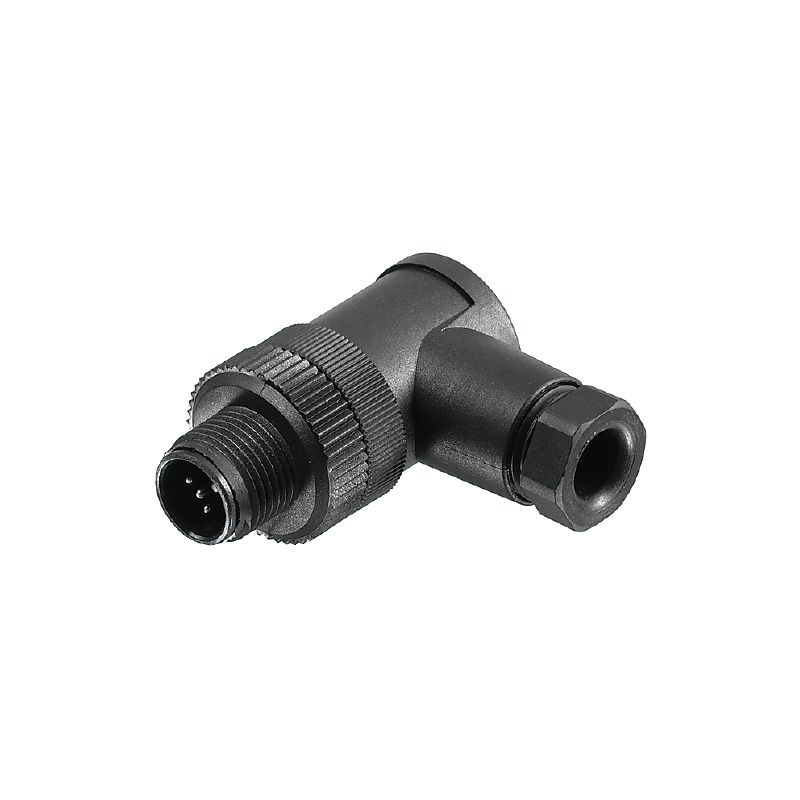

SAISWS-K-5A-6/8-M12

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 1007060000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 56
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Normen Klasifikace

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
freikonfektionierbarer Steckverbinder, M12
Best.-Nr.
1007060000
Art
SAISWS-K-5A-6/8-M12
GTIN (EAN)
4032248708505
수량
1 items

Abmessungen und Gewichte

Nettogewicht
19 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Freikonfektionierbare Steckverbinder

IP67
Anschlussart
Schraubanschluss
Codierung
A-codiert
Gehäusebasismaterial
PA
Isolationswiderstand
108 Ω
Kabeldurchmesser, max.
8 mm
Kabeldurchmesser, min.
6 mm
Kontaktausführung
Stift
Kontaktoberfläche
CuSnZn
Leiteranschlussquerschnitt, max.
0,75 mm²
Leiteranschlussquerschnitt, min.
0,14 mm²
Material Gewindering
Kunststoff
Nennspannung
60 V
Nennstrom
4 A
Polzahl
5
Schirmanschluss
Nein
Steckzyklen
≥ 50
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Allgemeine Daten

Polzahl
5
Anschluss 1
M12
Anschluss 2
Schraube
Gehäusebasismaterial
PA
Anschlussgewinde
M12
Kontaktoberfläche
CuSnZn
IP67
Steckzyklen
≥ 50

Normen

Steckverbinder Norm
IEC 61076-2-101

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
