SAK 70 KRG

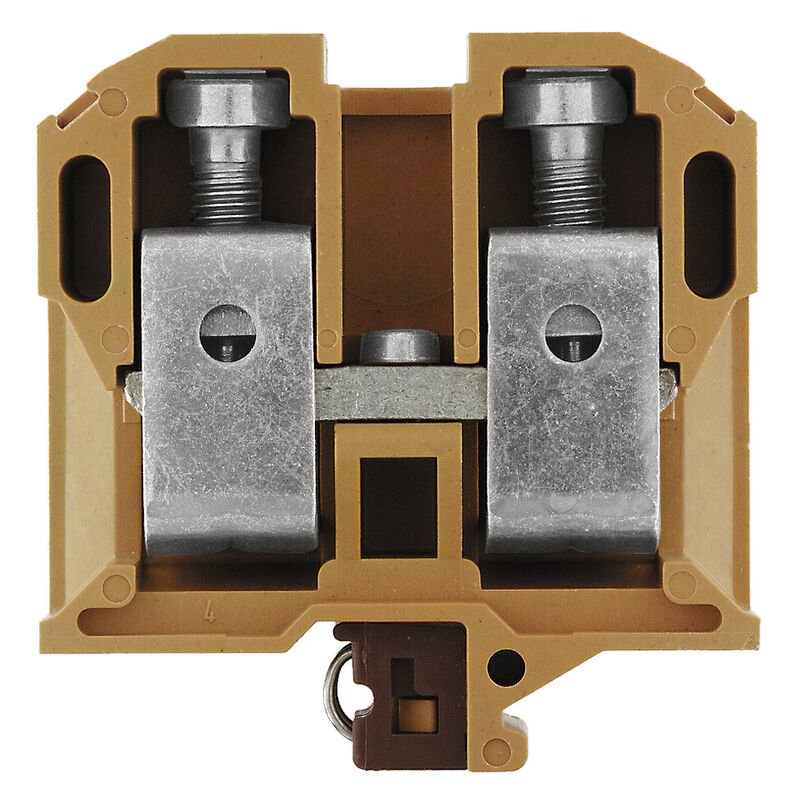

Illustrazione del prodotto

SAK 70 KRG

Questo prodotto non è più disponibile.

Produit de remplacement: 9512190000

Blok zacisku przelotowego, złącze śrubowe, Jasnożółty, 70 mm², 192 A, 1000 V, liczba przyłączeń: 2

N. articolo 0340820000
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 17 Prodotti correlati 1056
Approvals Ogólne dane zamówieniowe Dimensions and weights Temperatury Zgodność produktu z wymogami środowiska naturalnego Material data parametry systemu Kiegészítő műszaki adatok Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Dimensions Általános dane znamionowe UL névleges adatok Klasyfikacje

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Ogólne dane zamówieniowe

Version
Blok zacisku przelotowego, złącze śrubowe, Jasnożółty, 70 mm², 192 A, 1000 V, liczba przyłączeń: 2
Référence
0340820000
Type
SAK 70 KRG
GTIN (EAN)
4008190080754
Qté.
10 items
Statut de livraison
Avanmäld
Dernière date de commande
/Date(1648591200000)/
Produit de remplacement
[9512190000](~/p/9512190000)

Dimensions and weights

Profondeur
79,5 mm
Głębokość (cale)
3,13 inch
Hauteur
75 mm
Wysokość (cale)
2,953 inch
Largeur
22 mm
Ширина (в дюймах)
0,866 inch
Poids net
186,1 g

Temperatury

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne
REACH SVHC
Нет SVHC выше 0,1 wt%

Material data

Matériau de base
KrG
Couleur
Умеренно желтый
Classe d'inflammabilité selon UL 94
V-0
5VA

parametry systemu

Version
Złącze śrubowe
do przykręcanego połączenia poprzecznego
wolne z jednej strony
Flasque de fermeture nécessaire
Tak
Nombre de polarités
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Nombre de potentiels par étage
1
Etages internes pontés
Nej
Raccordement PE
Nej
Barrette de liaison équipée
TS 32
Fonction N
Nej
Fonction PE
No
Fonction PEN
No

Kiegészítő műszaki adatok

Côté ouvert
jobb
Nombre de blocs de jonction identiques
1
Type de montage
Snap-on
Version à l#92épreuve de l#92explosion
No

Rögzíthető vezetékek (névleges csatlakozás)

Calibre selon 60 947-1
B11
Couple de serrage, max.
12 Nm
Couple de serrage, min.
6 Nm
Dimension de la lame
S6 (DIN 6911)
Longueur de dénudage
24 mm
Nombre de raccordements
2
Plage de serrage, max.
70 mm²
Plage de serrage, min.
16 mm²
Section de raccordement du conducteur, AWG, max.
AWG 2/0
Section de raccordement du conducteur, AWG, min.
AWG 4
Section de raccordement du conducteur, rigide, max.
16 mm²
Section de raccordement du conducteur, rigide, min.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
35 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
35 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
16 mm²
Section de raccordement du conducteur, souple, max.
70 mm²
Section de raccordement du conducteur, souple, min.
16 mm²
Section de raccordement, semi-rigide, max.
70 mm²
Section de raccordement, semi-rigide, min.
16 mm²
Sens de raccordement
측면
Type de raccordement
Screw connection
Vis de serrage
M 8

CSA névleges adatok

Certificat Nº (CSA)
12400-136
Courant gr. c (CSA)
150 A
Section max. du conducteur (CSA)
00 AWG
Section min. du conducteur (CSA)
4 AWG
Tension Gr C (CSA)
600 V

Dimensions

TS 35 offset
19,5 mm

Általános

Barrette de liaison équipée
TS 32
Normes
IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 2/0
Section de raccordement du conducteur, AWG, min.
AWG 4

dane znamionowe

Section nominale
70 mm²
Tension nominale
1 000 V
Tension nominale DC
1 000 V
Courant nominal
192 A
Courant avec conducteur max.
192 A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
0,17 mΩ
Tension de choc nominale
8 kV
Puissance dissipée conformément à CEI 60947-7-x
6,14 W
Pollution severity
3

UL névleges adatok

Certificat Nº (UR)
E60693
Courant gr. C (UR)
150 A
Taille du conducteur Câblage d'installation max. (UR)
00 AWG
Taille du conducteur Câblage d'installation min. (UR)
4 AWG
Taille du conducteur Câblage d'usine max. (UR)
00 AWG
Taille du conducteur Câblage d'usine min. (UR)
4 AWG
Tension Gr C (UR)
600 V

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
