SAKC 10 STB/RE

SAKC 10 STB/RE

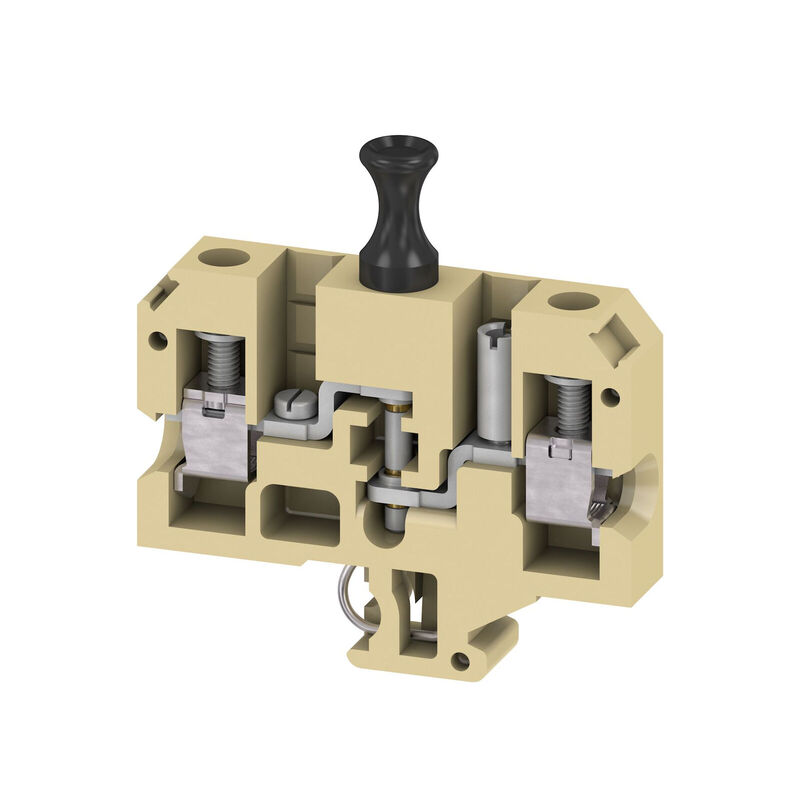

Zkušební odpojovací svorka, Šroubové připojení, Středně žlutá, 10 mm², 26 A, 400 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 0324020000
Stáhnout datový list Výrobky ke stažení
Příslušenství 25 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Odpojovací svorkovnice Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, Šroubové připojení, Středně žlutá, 10 mm², 26 A, 400 V, Počet připojení: 2, Počet úrovní: 1
Číslo objednávky
0324020000
Typ
SAKC 10 STB/RE
GTIN (EAN)
4008190055523
Množství
50  ks

Rozměry a hmotnosti

Hloubka
52,5  mm
Hloubka (v palcích)
2,067  inch
Výška
65  mm
Výška (v palcích)
2,559  inch
Šířka
12  mm
Šířka (v palcích)
0,472  inch
Čistá hmotnost
42,539  g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Údaje materiálu

Základní materiál
KrG
Barevný
Středně žlutá
Klasifikace hořlavosti UL 94
V-0
5 VA

Specifikace systému

Verze
Šroubové připojení
Rozpěrka
s konektory samicemi
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 32
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Návod k instalaci
Nosná lišta
Otevřené strany
pravá
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
12  mm
Měřidlo podle IEC 60947-1
B6
Počet připojení
2
Průřez propojení AWG, max.
AWG 8
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,33  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
10  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,33  mm²
Průřez připojení vodiče, pevné jádro, max.
16  mm²
Průřez připojení vodiče, pevné jádro, min.
0,33  mm²
Průřez připojení vodičů, jemně splétané, min.
0,33  mm²
Průřez připojení vodičů, jemně stáčené, max.
10  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,33  mm²
Průřez připojení vodičů, splétané, max.
10  mm²
Průřez připojení vodičů, splétané, min.
0,33  mm²
Směr připojení
na straně
Svěrný šroub
M 4
Typ připojení
Šroubové připojení
Typ připojení 2
Šroubové připojení
Upínací rozsah, max.
10  mm²
Upínací rozsah, min.
0,33  mm²
Utahovací moment, max.
2,4  Nm
Utahovací moment, min.
1,2  Nm
Velikost nože
1,0 x 5,5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS
4

CSA data hodnocení

Průřez vodiče max. (CSA)
10 AWG
Průřez vodiče min. (CSA)
20 AWG
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Velikost proudu C (CSA)
25 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
12400-186

Odpojovací svorkovnice

Drážky
lze zapojit
Integrovaná testovací zdířka
Ano
Příčné odpojení
bez

Všeobecně

Nosná lišta
TS 32
Návod k instalaci
Nosná lišta
Průřez propojení AWG, max.
AWG 8
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
10  mm²
Jmenovité napětí
400  V
Jmenovité DC napětí
400  V
Jmenovitý proud
26  A
Proud při maximu vodičů
27  A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,56  mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,82  W
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (UR)
8 AWG
Průřez vodiče propojení v terénu min. (UR)
22 AWG
Průřez vodiče propojení z výroby max. (UR)
8 AWG
Průřez vodiče propojení z výroby min. (UR)
26 AWG
Velikost napětí C (UR)
600 V
Velikost proudu C (UR)
25 A
Č. osvědčení (UR)
E60693

Klasifikace

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
