Vlastnosti
| Verze | Svorka pojistky, Šroubové připojení, Středně žlutá, 10 mm², 10 A, 500 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, 5 VA, KrG, G-Si. 5 x 20 |
| Číslo objednávky | 0501620000 |

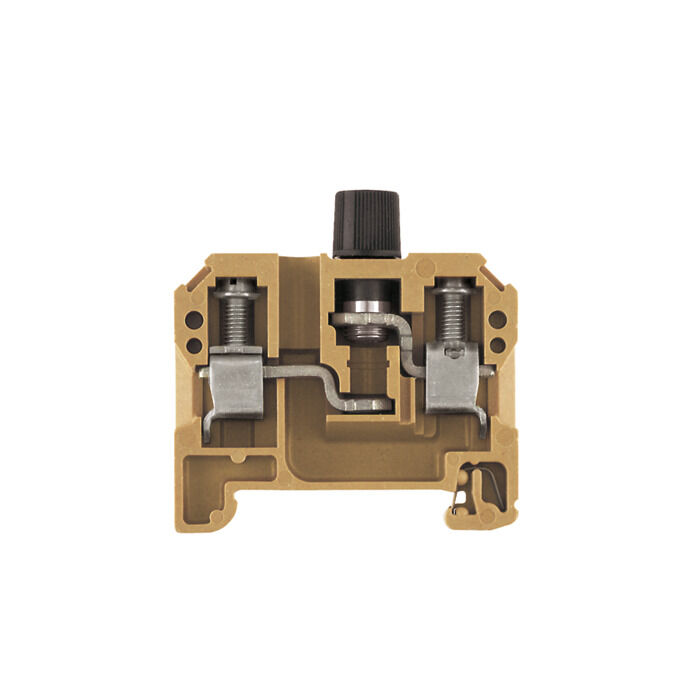

| Typ | SAKS 1/35/G20 |
| GTIN (EAN) | 4008190111229 |
| Množství | 20 ks |
| Hloubka | 53 mm |
| Hloubka (v palcích) | 2,087 inch |
| Výška | 54 mm |
| Výška (v palcích) | 2,126 inch |
| Šířka | 13 mm |
| Šířka (v palcích) | 0,512 inch |
| Čistá hmotnost | 36,5 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | KrG |
| Barevný | Středně žlutá |
| Klasifikace hořlavosti UL 94 |
V-0
5 VA |
| Verze |
Šroubové připojení
Pojistková kazeta Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Návod k instalaci | Přímá montáž |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 10 mm² |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 12 mm |
| Měřidlo podle IEC 60947-1 | B6 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 10 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 10 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 10 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 4 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 16 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Utahovací moment, max. | 2,4 Nm |
| Utahovací moment, min. | 1,2 Nm |
| Velikost nože | 1,0 x 5,5 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 4 |
| Průřez vodiče max. (CSA) | 10 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí C (CSA) | 600 V |
| Velikost proudu C (CSA) | 10 A |
| Č. osvědčení (CSA) | 12400-198 |
| Typ napětí ukazatele | AC/DC |
| Displej | Bez LED |
| Držák pojistky (držák kazety) | k upevnění šroubem |
| Kazetová pojistka | G-Si. 5 x 20 |
| Provozní napětí, max. | 500 V |
| Typ napětí ukazatele | AC/DC |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Jmenovitý průřez | 10 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 10 A |
| Proud při maximu vodičů | 10 A |
| Vnitřní odpor podle IEC 60947-7-x | 0,56 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,82 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 10 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 22 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 8 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 26 AWG |
| Velikost napětí C (UR) | 600 V |
| Velikost proudu C (UR) | 6.3 A |
| Č. osvědčení (UR) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
| Osvědčení/Certifikát/Prohlášení o shodě |
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153701)
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153725) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36562) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59173) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0501620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0501620000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Schválení |       |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
