Tulajdonságok
| Változat | Mérő-bontó sorkapocs, Csavaros csatlakozás, középsárga, 6 mm², 27 A, 230 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, 5VA, KrG |
| Rendelési szám | 0198120000 |

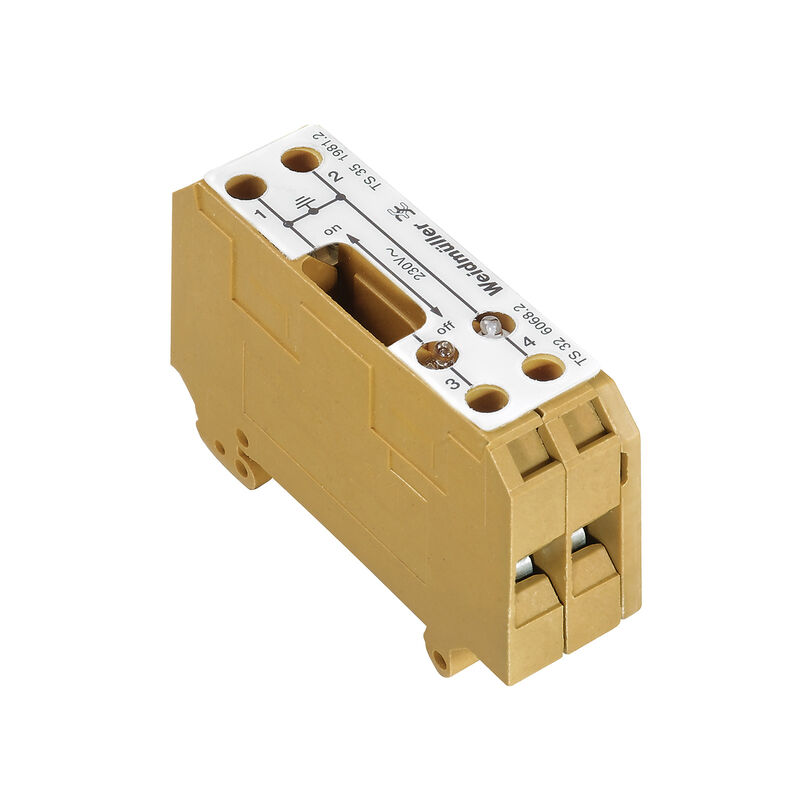

| Típus | SAKT E/35 2GL 230VAC |
| GTIN (EAN) | 4008190002916 |
| Qty. | 5 Darab |
| Mélység | 52,5 mm |
| Mélység (coll) | 2,067 inch |
| Magasság | 65 mm |
| Magasság (coll) | 2,559 inch |
| Szélesség | 16 mm |
| Szélesség (coll) | 0,63 inch |
| Nettó tömeg | 63,82 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | KrG |
| Szín | középsárga |
| UL 94 éghetőségi osztály |
V-0
5VA |
| Változat |
Csavaros csatlakozás
Speciális sorkapocs- hosszbontó Glimmlámpával Csavarozható keresztösszekötőhöz |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 4 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 3.5 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 12 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 4,0 x 0,8 mm |
| Mérőeszköz, IEC 60947-1 | A5 |
| Rögzítési tartomány, névleges csatlakozás, max. | 10 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Sín | TS 35 |
| Telepítési útmutató | Közvetlen rögzítés |
| Névleges keresztmetszet | 6 mm² |
| Névleges feszültség | 230 V |
| Névleges DC feszültség | 0 V |
| Névleges áram | 27 A |
| Áram maximum vezetékoknál | 27 A |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,78 mΩ |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,31 W |
| Szennyezés súlyossága | 3 |
| Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36400) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0198120000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9,1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Jóváhagyások |   |
| ROHS | Megfelel |
