Vlastnosti
Verze | Zkušební odpojovací svorka, Šroubové připojení, Středně žlutá, 6 mm², 27 A, 120 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, 5 VA, KrG |
Číslo objednávky | 0198220000 |

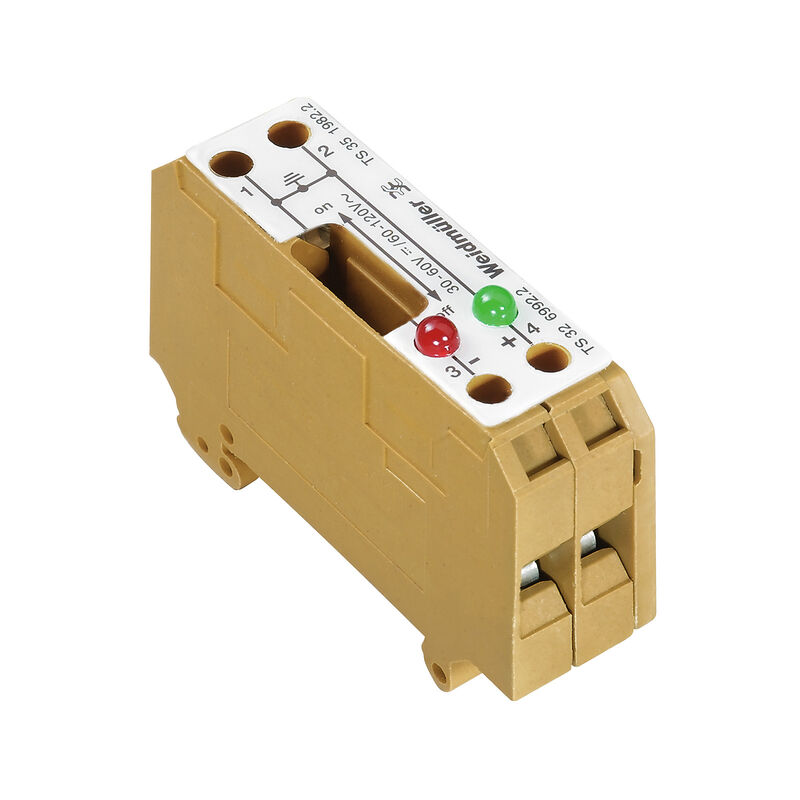

Typ | SAKT E/35 2LD 120VAC |
GTIN (EAN) | 4008190088019 |
Množství | 5 ks |
Hloubka | 52,5 mm |
Hloubka (v palcích) | 2,067 inch |
Výška | 65 mm |
Výška (v palcích) | 2,559 inch |
Šířka | 16 mm |
Šířka (v palcích) | 0,63 inch |
Čistá hmotnost | 59,32 g |
Skladovací teplota | -25 °C...55 °C |
Trvalá provozní teplota, min. | -60 °C |
Trvalá provozní teplota, max. | 130 °C |
Stav souladu se směrnicí RoHS | V souladu s výjimkou |
Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
Materiál | KrG |
Barevný | Středně žlutá |
Klasifikace hořlavosti UL 94 |
V-0
5 VA |
Verze |
Šroubové připojení
Speciální podlouhlý izolátor svorky s LED na šroubovací propojku |
Nutná koncová deska | Ano |
Počet potenciálů | 1 |
Počet úrovní | 1 |
Počet svěrných bodů na úroveň | 4 |
Počet pólů na řadu | 1 |
Úrovně propojené interně | Ne |
PE připojení | Ne |
Lišta | TS 35 |
N-funkce | Ne |
PE funkce | Ne |
Funkce PEN | Ne |
Návod k instalaci | Přímá montáž |
Otevřené strany | pravá |
Typ montáže | Příchytka |
Typ připojení, další připojení | Šroubové připojení |
Délka odizolování | 12 mm |
Měřidlo podle IEC 60947-1 | A5 |
Počet připojení | 2 |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 6 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 6 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
Průřez připojení vodiče, pevné jádro, max. | 10 mm² |
Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
Průřez připojení vodičů, jemně stáčené, max. | 6 mm² |
Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
Průřez připojení vodičů, splétané, max. | 6 mm² |
Průřez připojení vodičů, splétané, min. | 0,5 mm² |
Směr připojení | na straně |
Svěrný šroub | M 3,5 |
Typ připojení | Šroubové připojení |
Typ připojení 2 | Šroubové připojení |
Upínací rozsah, max. | 10 mm² |
Upínací rozsah, min. | 0,5 mm² |
Velikost nože | 4,0 x 0,8 mm |
Lišta | TS 35 |
Návod k instalaci | Přímá montáž |
Jmenovitý průřez | 6 mm² |
Jmenovité napětí | 120 V |
Jmenovité AC napětí | 120 V |
Jmenovité DC napětí | 60 V |
Jmenovitý proud | 27 A |
Proud při maximu vodičů | 27 A |
Vnitřní odpor podle IEC 60947-7-x | 0,78 mΩ |
Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,31 W |
Závažnost znečištění | 3 |
Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36399) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0198220000) |
Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000902 |
ETIM 7.0 | EC000902 |
ETIM 8.0 | EC000902 |
ETIM 9.0 | EC000902 |
ECLASS 9.0 | 27-14-11-26 |
ECLASS 9.1 | 27-14-11-26 |
ECLASS 10.0 | 27-14-11-26 |
ECLASS 11.0 | 27-14-11-26 |
ECLASS 12.0 | 27-14-11-26 |
ECLASS 13.0 | 27-25-01-09 |
ECLASS 14.0 | 27-25-01-09 |
Schválení | ![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Shoda |
