SCDV-THR 3.81/06/180F 3.2SN BK BX

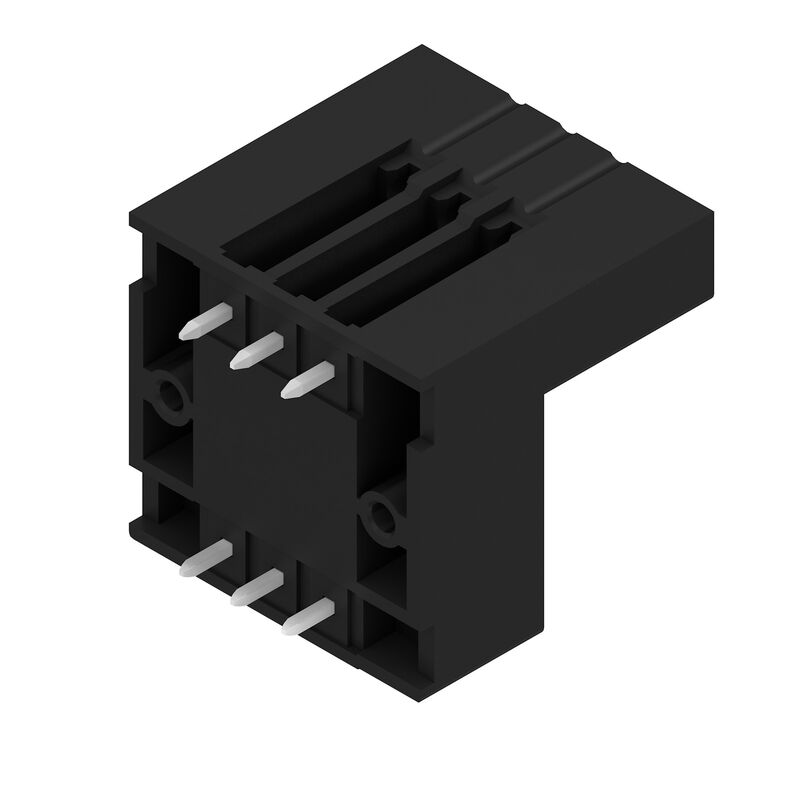

Product image
SCDV-THR 3.81/06/180F 3.2SN BK BX

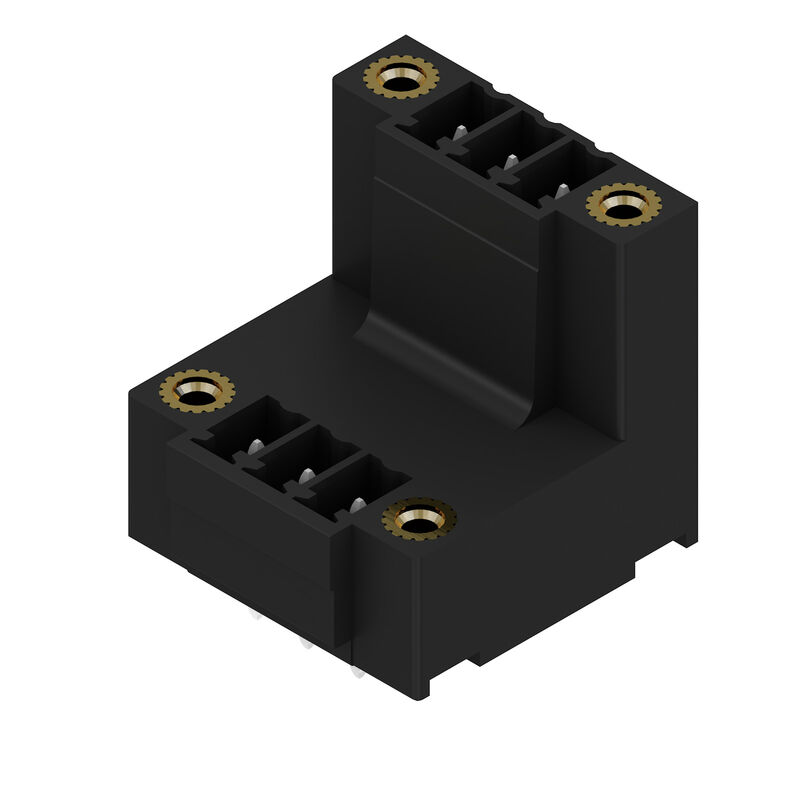

Product image
SCDV-THR 3.81/06/180F 3.2SN BK BX
Dimensional drawing

SCDV-THR 3.81/06/180F 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 6, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Produkt ID 1035960000
Download datablad Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 İlgili ürünler 11
Сертификаты General ordering data Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Données des matériaux Datos nominales conformes a IEC Dane znamionowe wg CSA Rated data acc. to UL 1059 Imballaggio Nota importante Classificazioni

Сертификаты

ROHS
Соответствовать

General ordering data

Ausfuehrung
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 6, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Best.-Nr.
1035960000
Art
SCDV-THR 3.81/06/180F 3.2SN BK BX
GTIN (EAN)
4032248764648
Qty.
50 adet
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Méretek és tömegek

Tiefe
22,7 mm
Depth (inches)
0,894 inch
Höhe
25,1 mm
Altezza (pollici)
0,988 inch
Altezza minima
21,9 mm
Breite
21,82 mm
Byggbredd (tum)
0,859 inch
Nettogewicht
6,84 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétellel
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b6bfeff-7c16-4508-86c1-7feb387c72ee

Rendszerspecifikációk

Produktfamilie
OMNIMATE Signal - sorozat BC/SC 3.81
Type of connection
Collegamento al circuito stampato
Montage auf der Leiterplatte
Połączenie lutowane THT/THR
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Abgangswinkel
180°
Number of poles
6
Anzahl Lötstifte pro Pol
1
Solder pin length (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,02 / -0,02 mm
Lötstift-Abmessungen
d = 1.0 mm
Octagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2,1 mm
Template aperture diameter
1,9 mm
L1 in mm
7,62 mm
L1 in inches
0,3 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Données des matériaux

Isolierstoff
LCP GF
Farbe
nero
Farbtabelle (ähnlich)
RAL 9011과 유사
Isolierstoffgruppe
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Kontaktmaterial
Copper alloy
Kontaktoberfläche
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
13,2 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
12,2 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s with 76 A

Dane znamionowe wg CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Nennstrom (Use group D / CSA)
10 A

Rated data acc. to UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A

Imballaggio

Verpackung
Box
VPE Länge
25 mm
VPE Breite
130 mm
VPE Höhe
240 mm

Nota importante

IPC-Konformität
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hinweise
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 도면의 P = 피치
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
