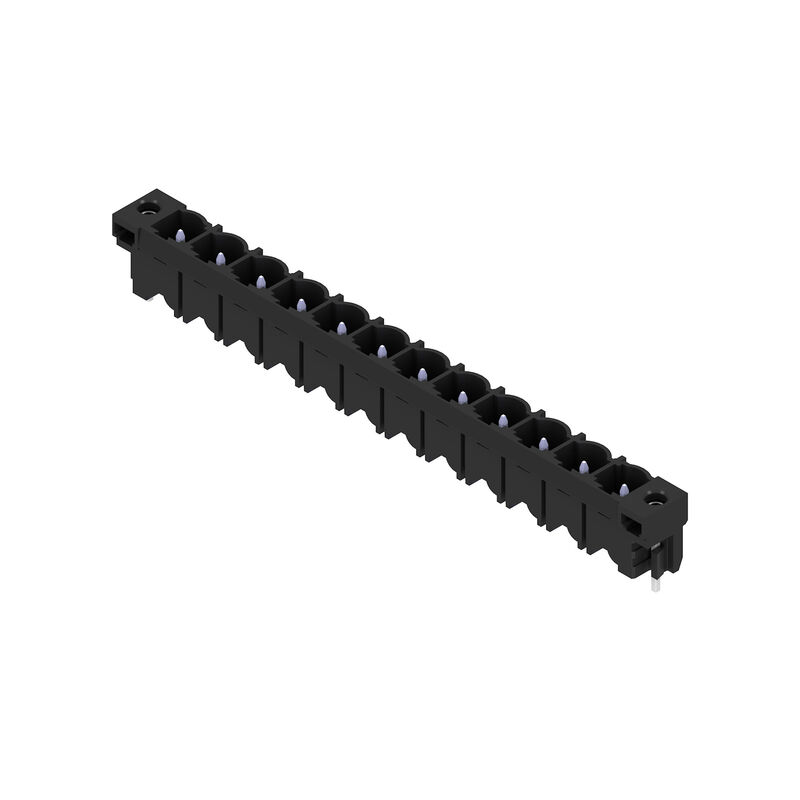

SL 7.62HP/12/180LF 3.2 SN BK BX
Obrázek výrobku
SL 7.62HP/12/180LF 3.2 SN BK BX
Obrázek výrobku
SL 7.62HP/12/180LF 3.2 SN BK BX
Dimensional drawing

SL 7.62HP/12/180LF 3.2 SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

ID výrobku 1141190000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 2 Je protikusem 4 Příbuzné výrobky 22
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
Číslo objednávky
1141190000
Typ
SL 7.62HP/12/180LF 3.2 SN BK BX
GTIN (EAN)
4032248924073
Množství
18  ks
Údaje výrobku
IEC: 630 V / 29 A
UL: 300 V / 20 A
Balení
Box

Rozměry a hmotnosti

Hloubka
8,4  mm
Hloubka (v palcích)
0,331  inch
Výška
15  mm
Výška (v palcích)
0,591  inch
Nejvyšší nebo nejnižší verze
11,8  mm
Šířka
100,3  mm
Šířka (v palcích)
3,949  inch
Čistá hmotnost
0,02  g

Teploty

Trvalá provozní teplota, min.
-25  °C
Trvalá provozní teplota, max.
100  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0,154 kg CO2 eq.

Parametry systému

Skupina produktů
OMNIMATE Power - řada BL/SL 7,62HP
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
7,62  mm
Rozteč v palcích (P)
0,3  "
Výstupní tvarovka
180°
Počet pólů
12
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2  mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Rozměry pájecích pinů = d tolerance
+0,01 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,4  mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
83,82  mm
L1 v palcích
3,3  "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené
Stupeň krytí
IP10
Může být kódováno
Ano
Utahovací moment šroubové příruby, min.
0,15  Nm
Utahovací moment šroubové příruby, max.
0,25  Nm
Cykly zapojování
25

Údaje o materiálu

Izolační materiál
PBT
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40  °C
Skladovací teplota, max.
70  °C
Provozní teplota, min.
-50  °C
Provozní teplota, max.
100  °C
Teplotní rozsah, instalace, min.
-25  °C
Teplotní rozsah, instalace, max.
100  °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
29  A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
26  A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
25  A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
21  A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
500  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
400  V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6  kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 180 A
Povrchová vzdálenost, min.
8,1  mm
Vzdušná vzdálenost, min.
6,5  mm

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)
300  V
Jmenovité napětí (aplikační skupina C / CSA)
300  V
Jmenovité napětí (aplikační skupina D / CSA)
600  V
Jmenovitý proud (aplikační skupina B / CSA)
20  A
Jmenovitý proud (aplikační skupina C / CSA)
20  A
Jmenovitý proud (aplikační skupina D / CSA)
5  A

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300  V
Jmenovité napětí (aplikační skupina C / UL 1059)
300  V
Jmenovité napětí (aplikační skupina D / UL 1059)
600  V
Jmenovitý proud (aplikační skupina B / UL 1059)
20  A
Jmenovitý proud (aplikační skupina C / UL 1059)
20  A
Jmenovitý proud (aplikační skupina D / UL 1059)
5  A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Povrchová vzdálenost, min.
11,2  mm
Vzdušná vzdálenost, min.
6,5  mm

Balení

Balení
Box
Délka VPE
340  mm
Šířka VPE
134  mm
Výška VPE
21  mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
